空気調和機(AHU)システム
COOL BIZ 空調システム
レヒート方式

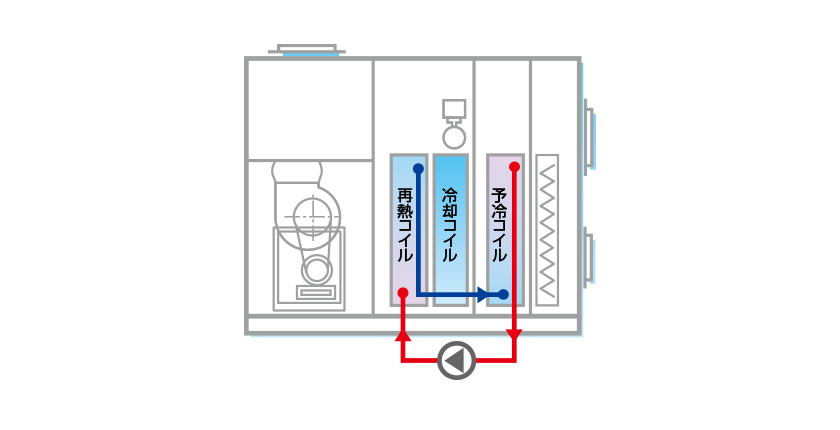

Coil to Coil レヒート型空調機。

外気からの顕熱回収により、除湿後の再熱に温熱源不要で省エネ性を向上。

利用施設

  • オフィス
  • 店舗・商業施設
  • 学校
  • 庁舎

特徴

  • 再熱源として、外気を利用するため、温熱源を必要としません。
  • 外気をプレクール(PC)する予冷コイルとレヒート(RH)する再熱コイルの間で熱媒を循環します。

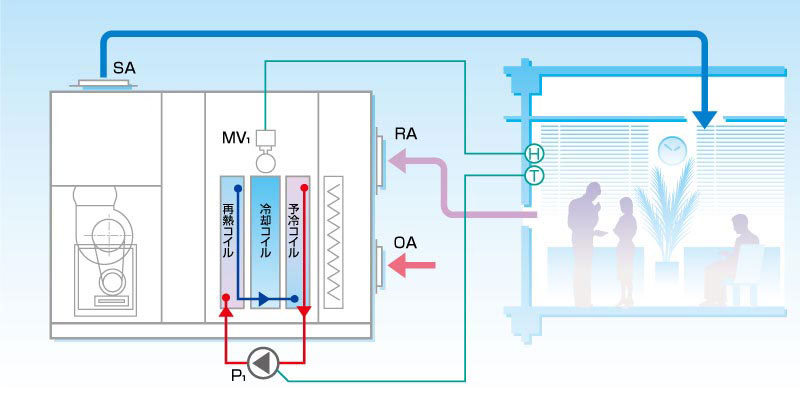

制御例

・還気温度または室内温度により、循環ポンプ(P1)を起動して再熱します。
・還気湿度または室内湿度が設定値になるように、冷却コイルへの通水量を制御弁(MV1)で調整します。

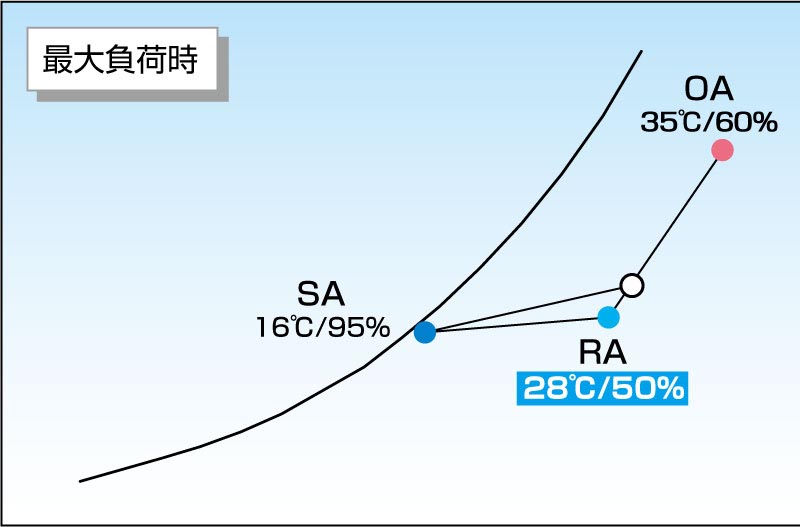

空気線図上の動き

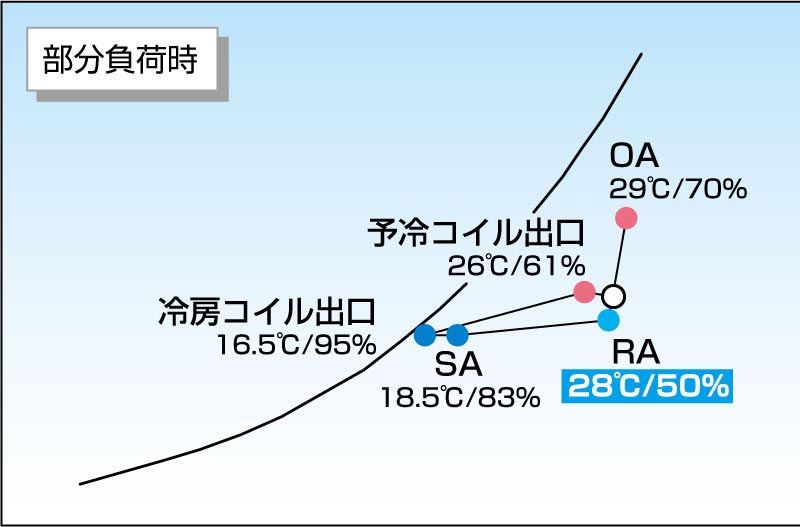

空気線図上の動き
