空気調和機(AHU)システム
COOL BIZ 空調システム
デュアルコイル方式

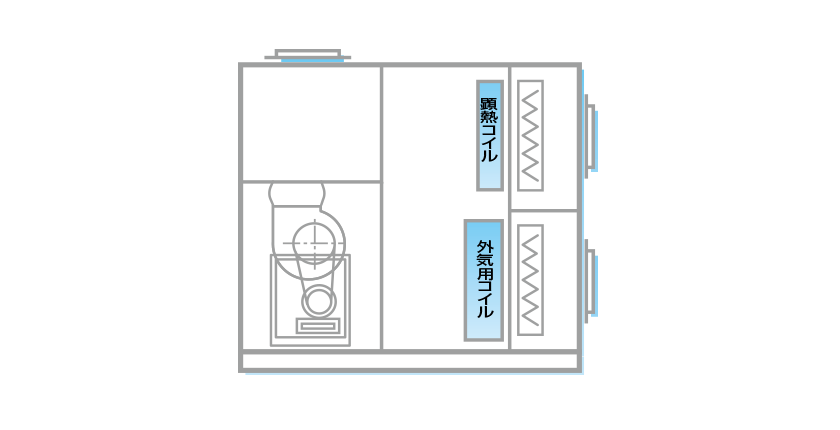

デュアルコイル型空調機。

顕熱負荷と潜熱負荷を別々に処理して、部分負荷時の快適性を向上。

利用施設

  • オフィス
  • 店舗・商業施設
  • 学校
  • 庁舎

特徴

  • 顕熱負荷と潜熱負荷を2台のコイルでそれぞれ処理します。

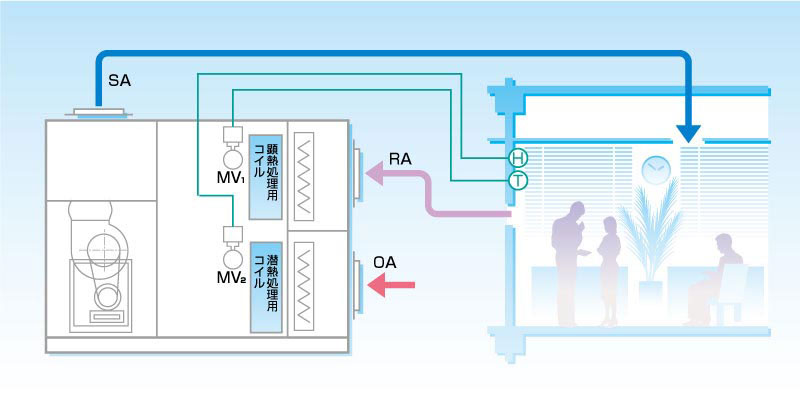

制御例

・還気温度または室内温度が設定値になるように、顕熱処理用コイル通水量を制御弁(MV1)で調整します。
・還気湿度または室内湿度が設定値になるように,潜熱処理用コイル通水量を制御弁(MV2)で調整します。

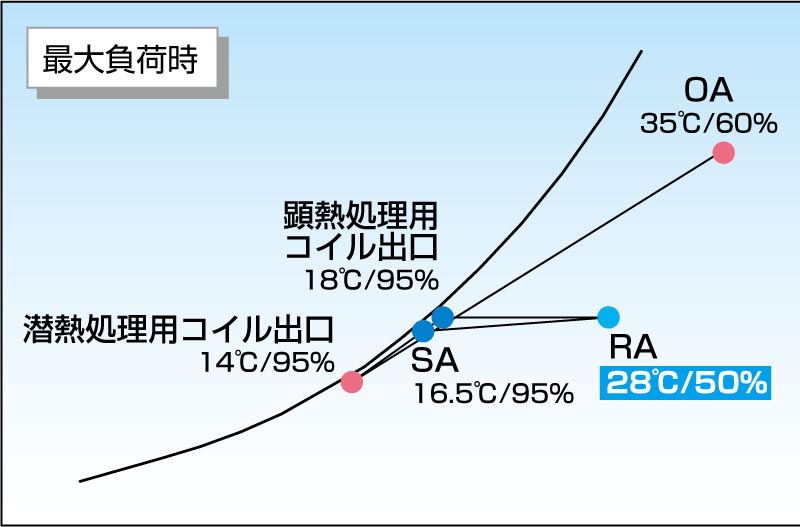

空気線図上の動き

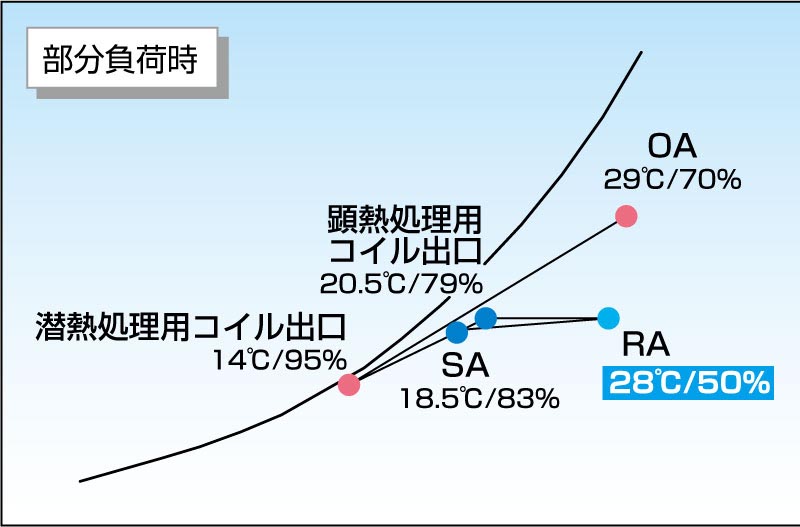

空気線図上の動き
