空気調和機(AHU)システム
COOL BIZ 空調システム
バイパス方式

コイルバイパス型空調機。

コイルで除湿した空気とバイパス空気の混合により、省エネ性とともに快適性を向上します。

利用施設

  • オフィス
  • 店舗・商業施設
  • 学校
  • 庁舎

特徴

  • コイルで充分に除湿した空気とバイパス空気を混合することで、給気温湿度を制御する方式です。

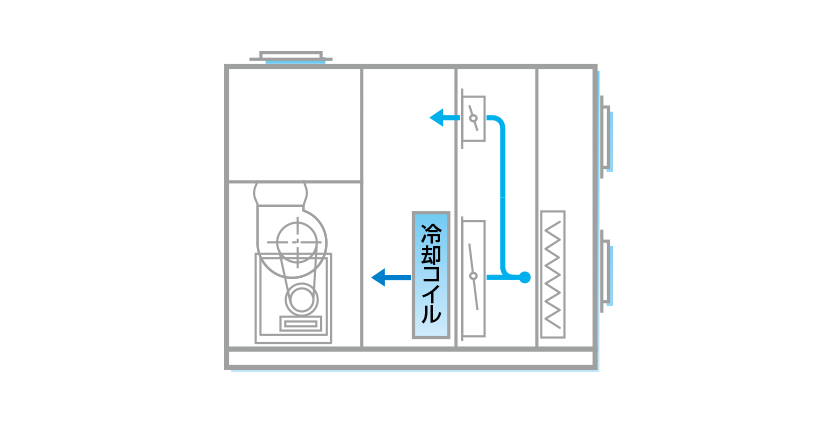

  • 機内にダンパを設置することで対応可能のため、空調機サイズは他方式と比べ小さくなります。

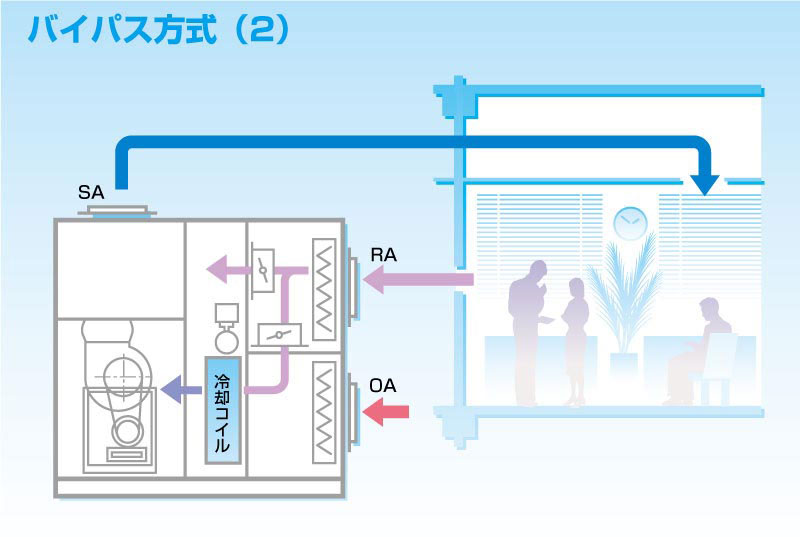

  • 除湿後の空気とRAを混合する構成にすると、より低湿度に制御できます。[バイパス方式(2)]
タブ選択

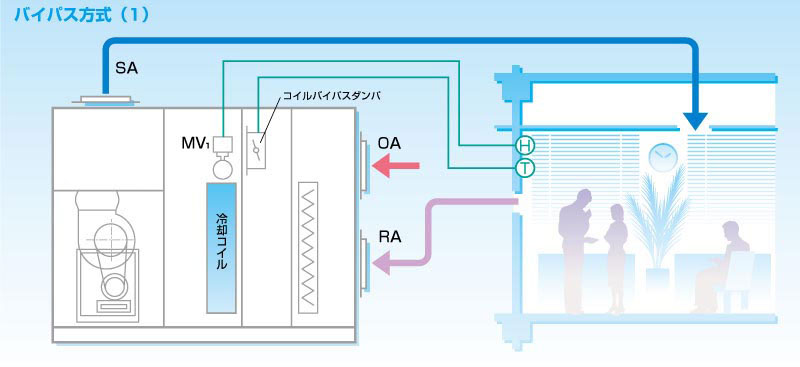

バイパス方式(1)

制御例

・還気湿度または室内湿度が設定値になるように、冷却コイル通水量を制御弁(MV1)で調整します。
・還気温度または室内温度が設定値になるように、バイパス量をダンパで調整します。

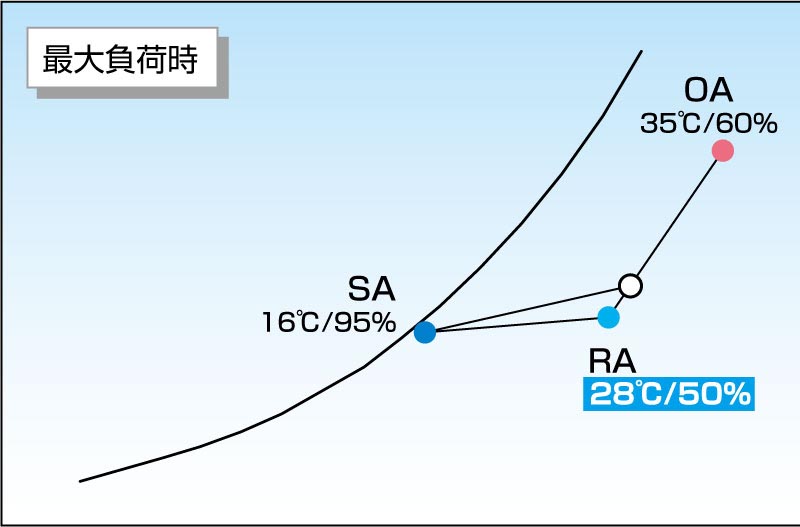

空気線図上の動き

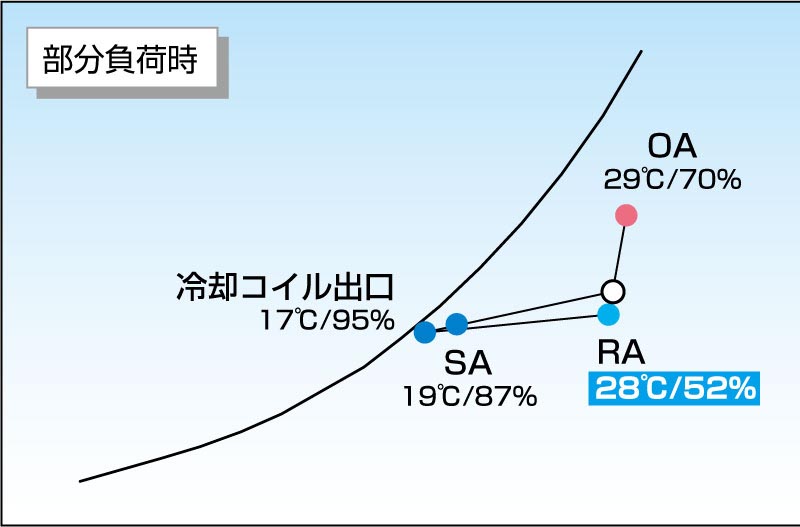

空気線図上の動き
