空気調和機(AHU)
システム
3Cパイプ

施工を時短! 現場がラク! 信頼性アップ!
その後のメンテナンスまで配慮した3Cパイプ。

特徴

より高信頼性で、機能性の高い配管施工のために


空気調和機を設置する現場で、配管作業は、つねに熟練した職人の経験や技術が要求されてきました。新晃工業は、多くの実績と技術的な研鑽をもとに、施工性の簡便さだけでなく、レイアウトや機能性まで追求して、配管システムのユニット化を実現。現場での作業性の向上はもちろん、必要な機能の絞り込みや、配管後の容易なメンテナンスまで配慮。現場ごとの機能にも対応できる、機外配管ユニット「3Cパイプ」が完成しました。

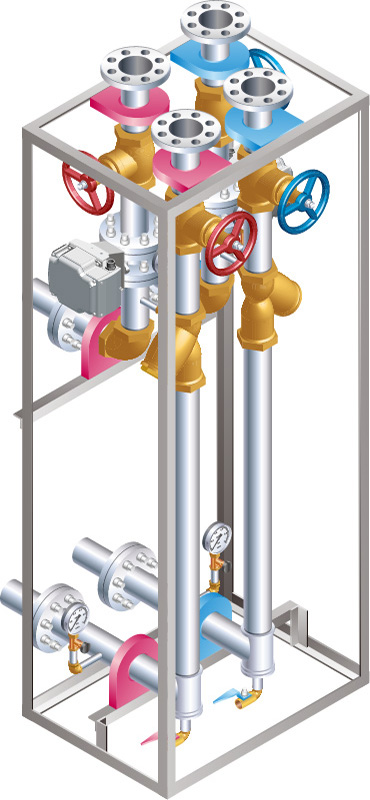

コンパクト型空調機「3Cパイプ」例

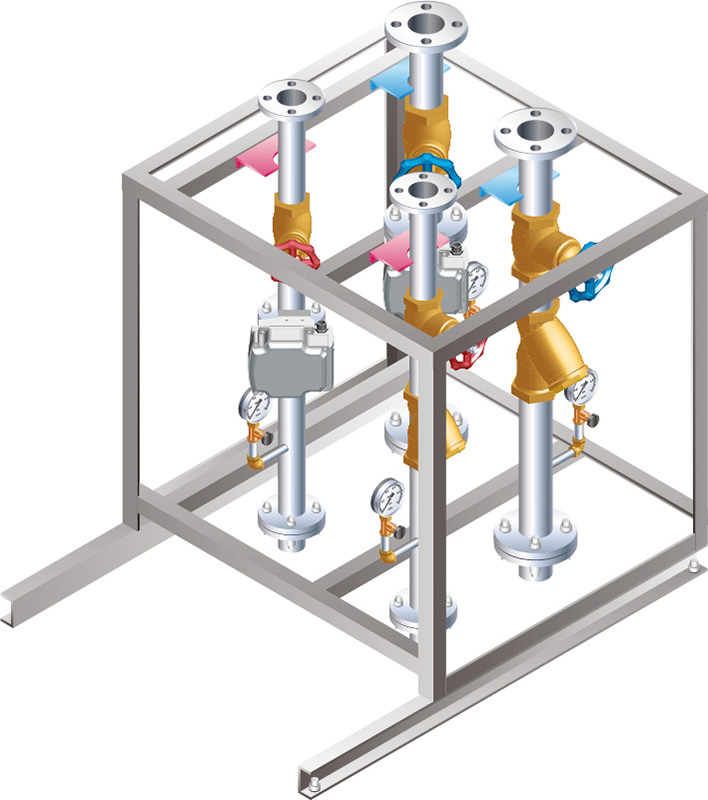

標準型空調機(水平型)「3Cパイプ」例

注)「3Cパイプ」は、冷温水配管が対象です。

空調機の施工現場で、作業性・信頼性向上と時短を実現
しかも、計算された配管設計によりメンテナンス性も向上
  • 容易な作業性で配管作業を軽減
  • 工場組立てにより、信頼性を向上
  • 必要不可欠な装備に絞り込んだ機能
  • 点検や操作がしやすい配管レイアウト
  • 空間効率の良いコンパクトな配管レイアウト
  • 施工後のメンテナンスも配慮した配管設計

設計例

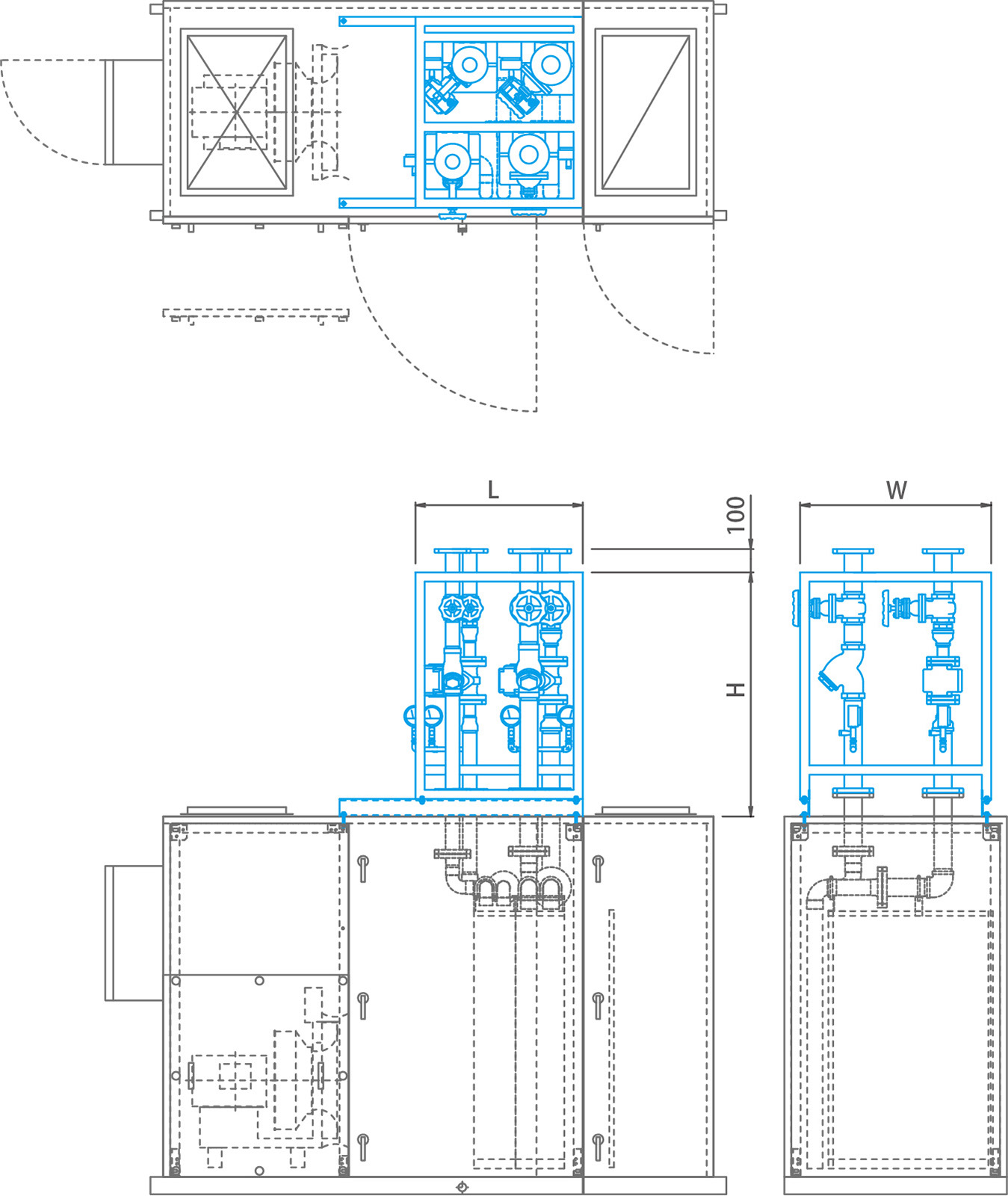

標準型空調機 水平型「3Cパイプ」設計例 (PH-20:冷水80A、温水80A)
ユニットサイズHLW
PH - 5 - 3C1670720530
PH - 20 - 3C2240760590
PH - 40 - 3C2910850710
PH - 100 - 3C4090880710

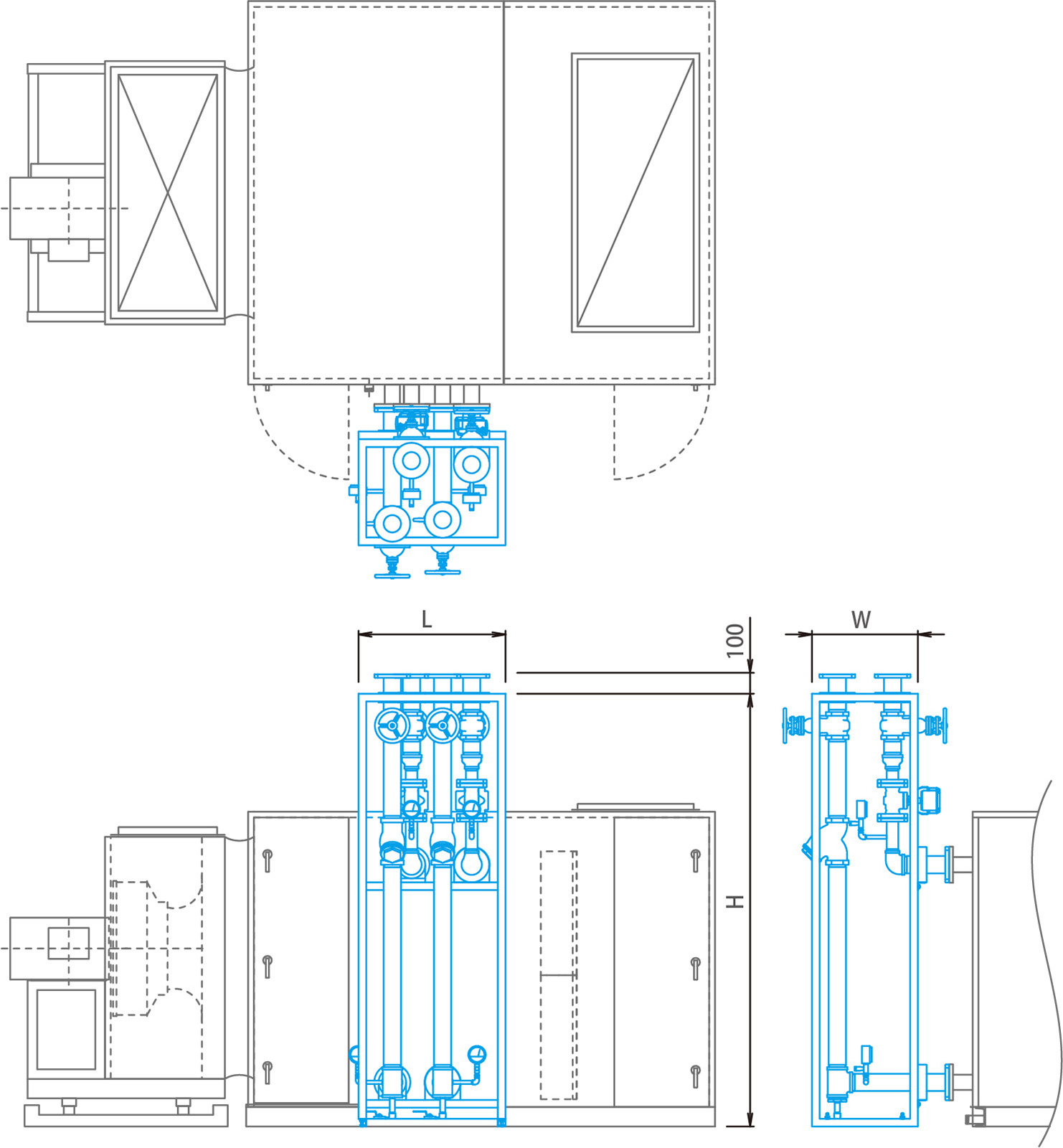

コンパクト型空調機「3Cパイプ」設計例 (AJ-125:冷水65A、温水50A)
ユニットサイズHLW
AJ - 40 - 3C960620540
AJ - 125 - 3C1060730830
AJ - 300 - 3C11208801370
