空気調和機(AHU)
標準型空調機

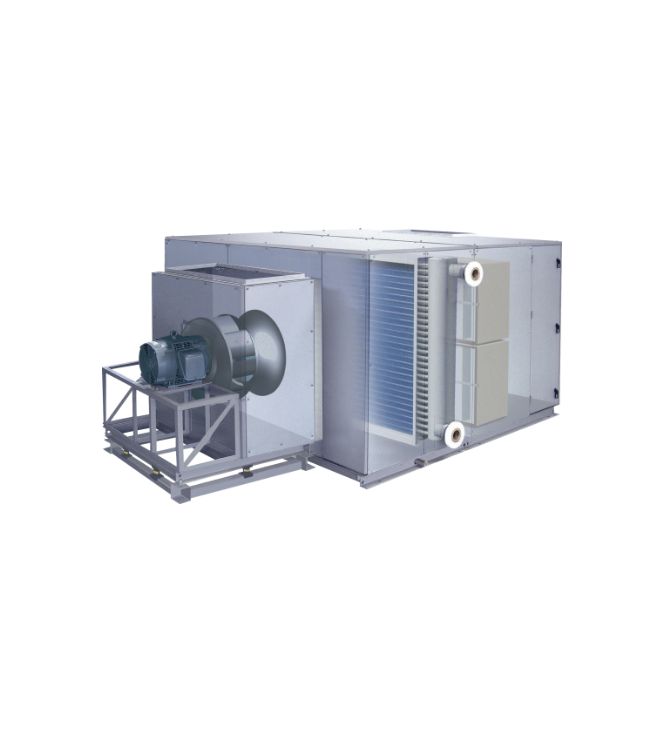

プラグファン

低炭素化社会へ向けた、
節電型 空気調和機プラグファンシリーズ。

プラグファンとファンガイドにより、さらに高効率化を実現。

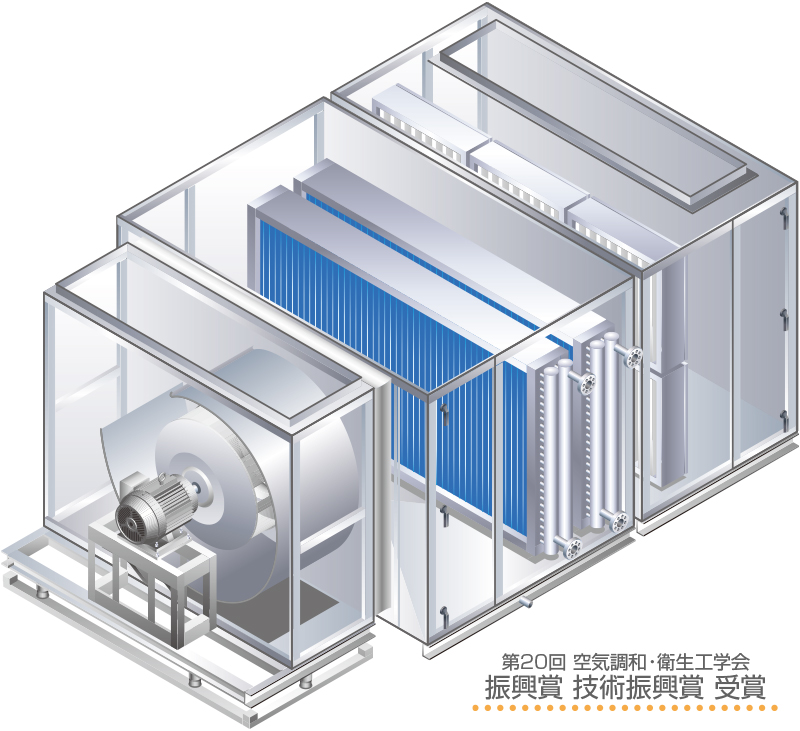

第20回 空気調和・衛生工学会 振興賞 技術振興賞 受賞

利用施設

  • オフィス
  • 病院
  • 工場
  • 倉庫
  • ホテル
  • データセンター
  • 店舗・商業施設
  • 学校
  • クリーンルーム
  • 駅・空港
  • 庁舎

特徴

細部への技術のこだわりが完成度をさらに高め、
省エネ性、環境性、信頼性を向上

低騒音かつ高効率化を実現するエアフォイルブレードを採用

ダブルプラグファンおよびプラグファンは、ファンブレードの一枚一枚を翼状のエアフォイル形状に成形加工したエアフォイルブレードを採用しています。この成形により、羽根間流路の空気が流線に沿ったスムーズな流れとなり、低騒音かつ高効率化を実現します。シロッコファンからの40年以上にわたるこの精密な成形へのこだわりは、長期にわたる使用のなかで、大きな効果を生み出します。

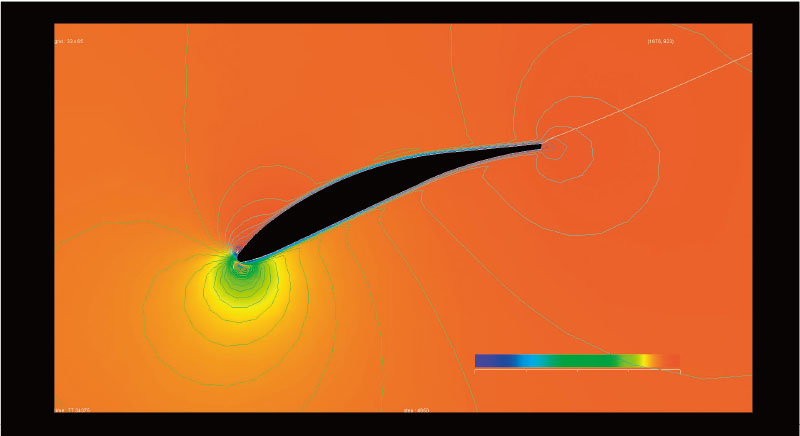

エアフォイルブレードの気流解析

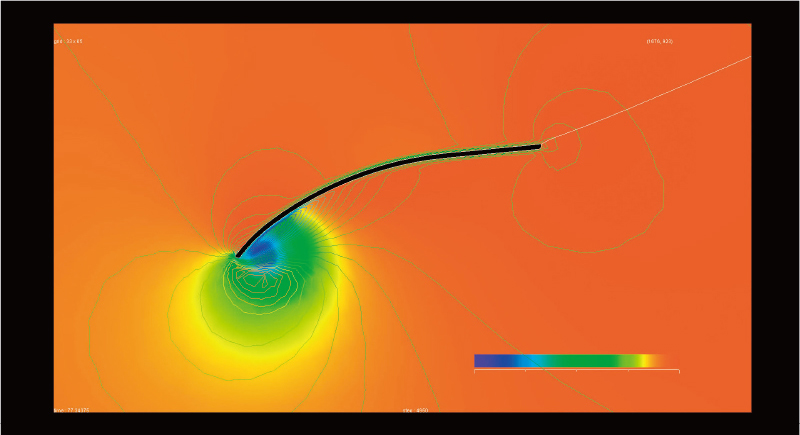

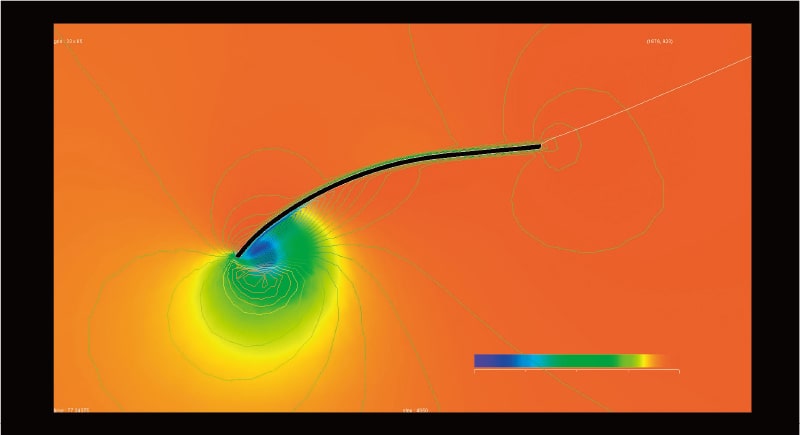

曲げ板の気流解析

吐出効率を改善するプラグファンガイド

効率の高いプラグファンの性能をさらに引き出すために、ダブルプラグファンならびにプラグファン用に、専用吹出ファンガイド板を開発。最適形状を完成していますので、仕様に合わせてガイド板の選択ができます。

環境に優しい、エポキシ樹脂系静電粉体塗装

ダブルプラグファンやプラグファン、空調機内の塗装必要箇所は、エポキシ樹脂系静電粉体塗装を採用。焼付時の塗料融解粘度が高いので、一回の塗装で厚膜塗装が可能。しかも、塗料を回収して再利用できるため、産業廃棄物の削減に効果的です。さらに、乾式なので廃水による水質汚染がありません。また、有害な有機溶剤を使用していないので、大気汚染の原因となるVOCや半導体工場などで問題視されるアウトガスの発生が抑えられます。

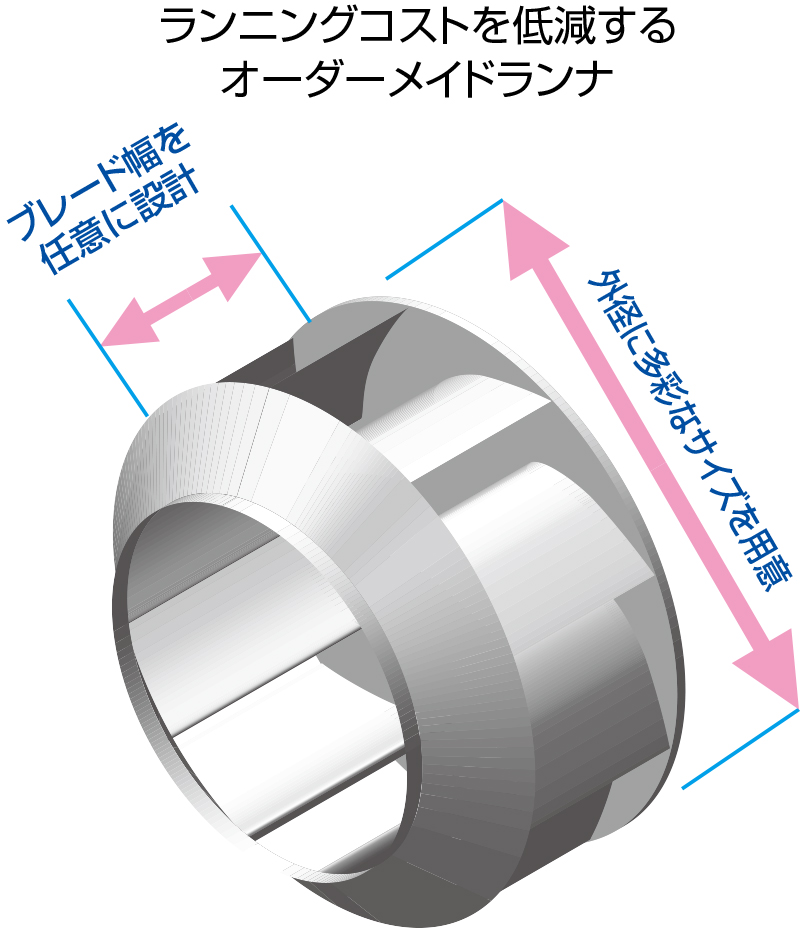

送風機ランナは自社内製作。しかも仕様に合わせて最適化するオーダーメイドランナ方式

ダブルプラグファンおよびプラグファンは、自社内で設計・製作する体制を確立。しかも高効率運転実現のために、現場仕様ごとに風量と静圧に基づいて都度設計するオーダーメイドランナ方式を採用。仕様に合わせてひとつひとつ設計・製作します。これによりランニングコストに関わる軸動力を大幅に低減します。また、主要部品であるパネル、ファンガイドなどの製作、および各部位の塗装なども自社で行い、高いレベルでの品質の安定と、リードタイムの短縮を図っています。

ピーク動力でモータ選定が可能

ダブルプラグファンおよびプラグファンは、軸動力にピークがあり、それ以上の風量では動力が低下するリミットロード特性を有しています。そのため、モータ過負荷によるオーバーロードの心配がなく、ピーク動力に合わせたモータ電動機の選定が可能です。

メインフレームに防錆性能の高いステンレスを採用

防錆力を持つステンレス製メインフレームを採用することにより、湿度の高い空気調和機内での耐久性を向上しました。

機内冷却ロスを解消するモータ機外設置

モータを機外に設置する構造により、メンテナンス性の向上および、モータ発熱による機内冷却ロスを解消します。

製品一覧

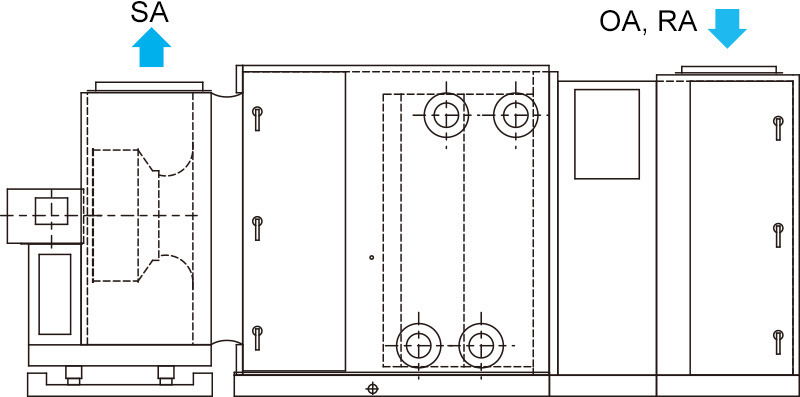

プラグファン 水平型 PH

PH-5~100

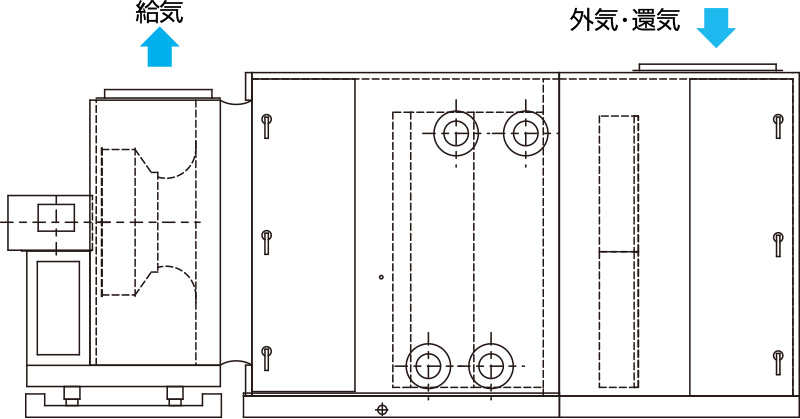

中性能フィルタ+プレフィルタ[50Hz]
風量範囲(m3/h)
5,680~105,000

PH-5~100

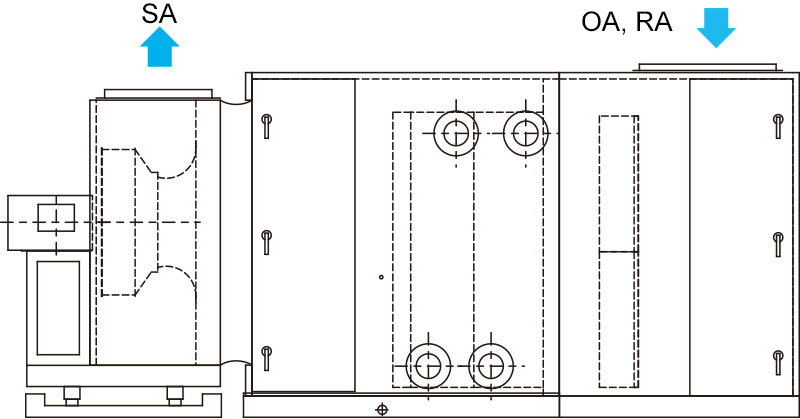

中性能フィルタ+プレフィルタ[60Hz]
風量範囲(m3/h)
5,680~105,000

PH-5~100

自動巻取型フィルタ[50Hz]
風量範囲(m3/h)
5,680~105,000

PH-5~100

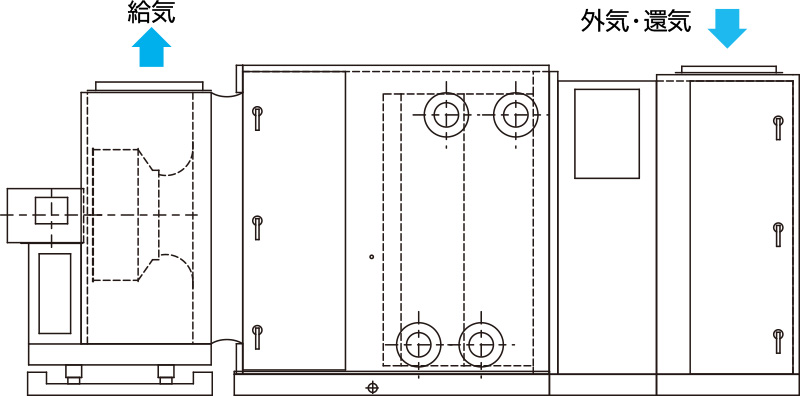

自動巻取型フィルタ[60Hz]
風量範囲(m3/h)
5,680~105,000
