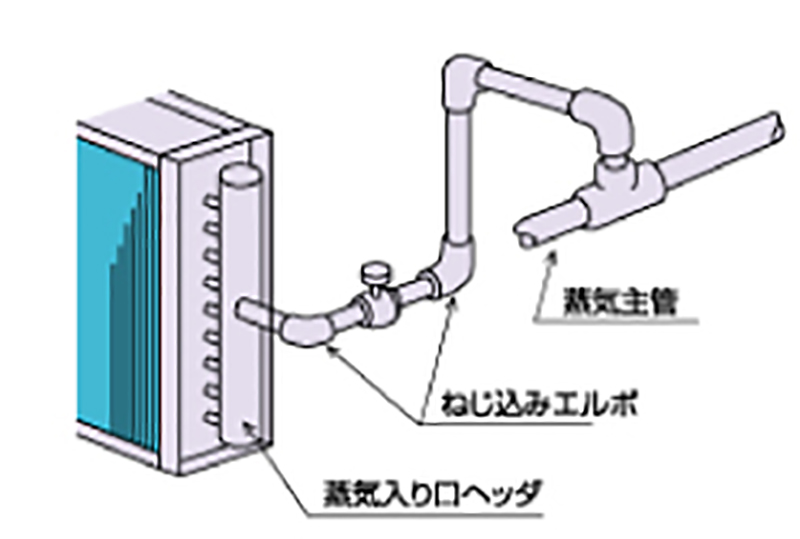

コイルへの配管は、すべてコイルとは別個に支持し、配管の伸縮に対しては、伸縮継手やループ配管などを用い、蒸気コイル回りは3～4個のエルボを用いて吸収してください。
空調機用蒸気コイル自体の熱膨張は最大10mm位です。

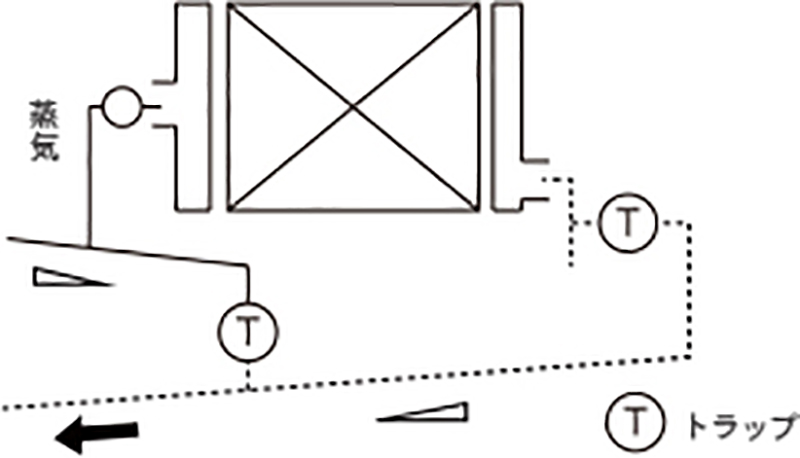

蒸気配管中のドレンがコイルの中に流入しないように配管してください。
ドレン排水側配管にはトラップの設置を行なってください。

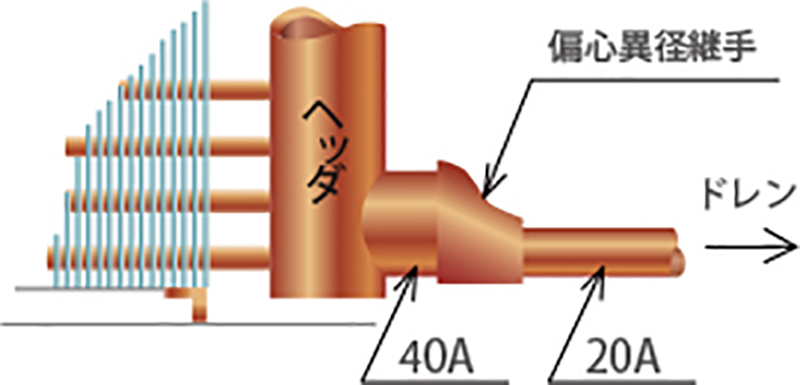

ドレンタッピングに管径の異なる排水管を接続する場合は、必ず偏心異径継手を用いてドレンの滞留を防いでください。

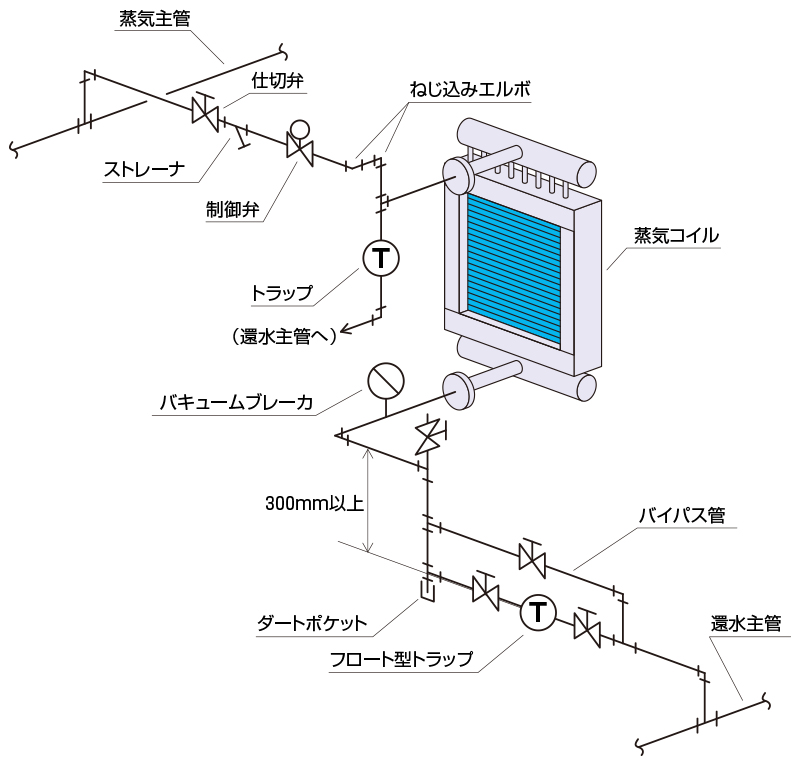

• 1.コイル出口から少なくとも300mm以上の落差をとり、蒸気トラップを設けてください。落差によってドレンが排水できます。
• 2.自動制御を行う場台はバケット式トラップは使用しないでください。
• 3.トラップの選定に際しては、次のことを留意してください。

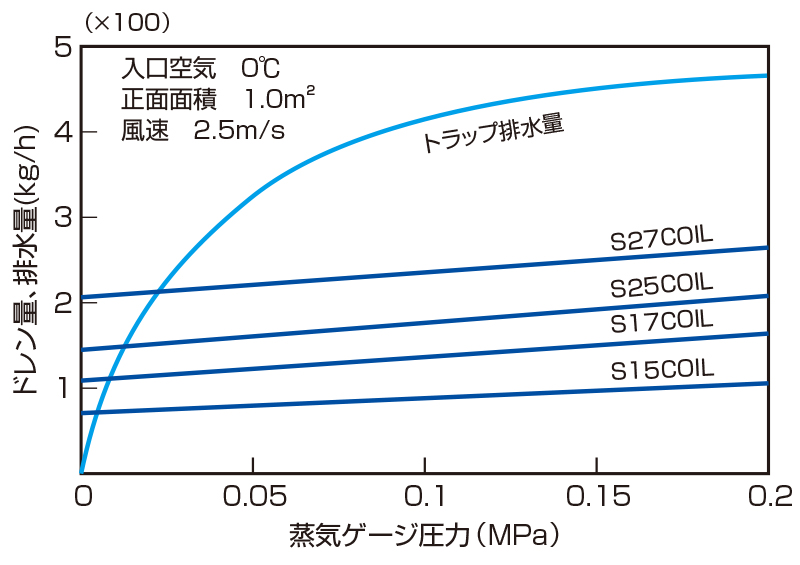

蒸気コイルの凝縮能力とトラップの排水能カには、図に示すような傾向があります。低蒸気圧時にはトラップの排水能力は極端に低下します。したがって、自動制御を行う場台には、排水能力が不足しますので、十分な落差を設けてコイル内にドレンが滞留しないよう注意してください。

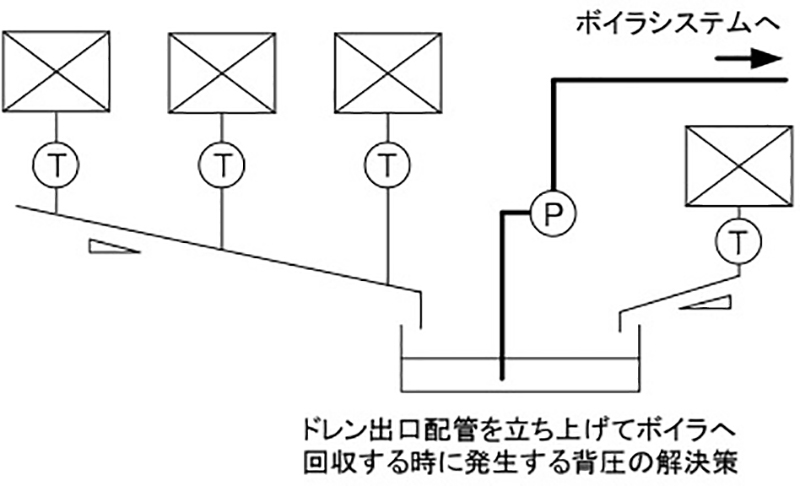

• 1.スチームトラップの後方にポンプを設置すること（図参照）で凝縮水をボイラへ回収することができます。このシステムは貯蔵タンクが大気に開放されているのでオープン回路になります。この場合、フラッシュ蒸気とその保有熱量は大気へ開放されます。
• 2.メカニカルポンプを使用することで凝縮水を圧送することができます。メカニカルポンプは近辺にある蒸気や圧縮空気を使用するので電気設備等が不要です。
