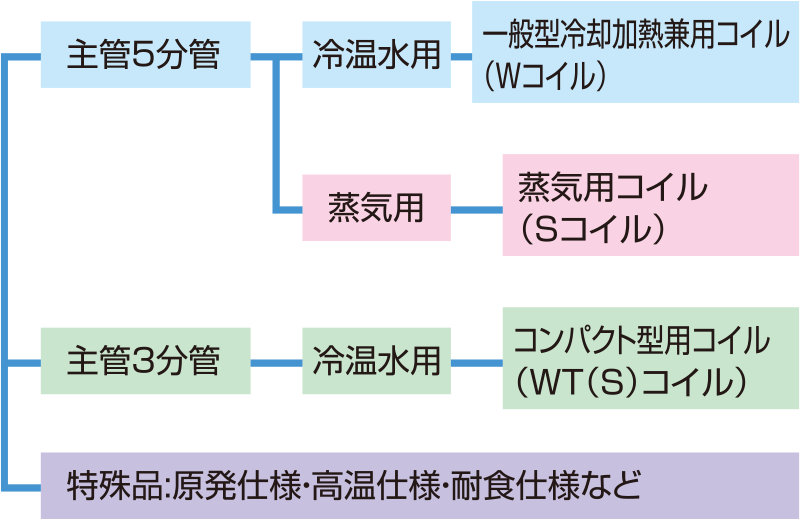

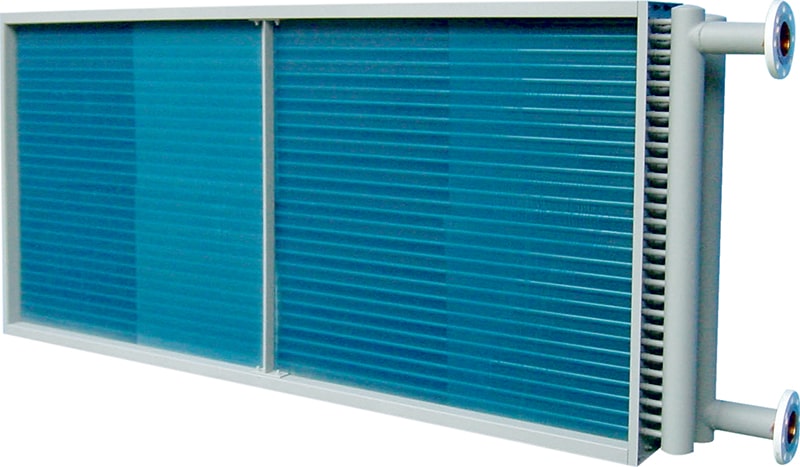

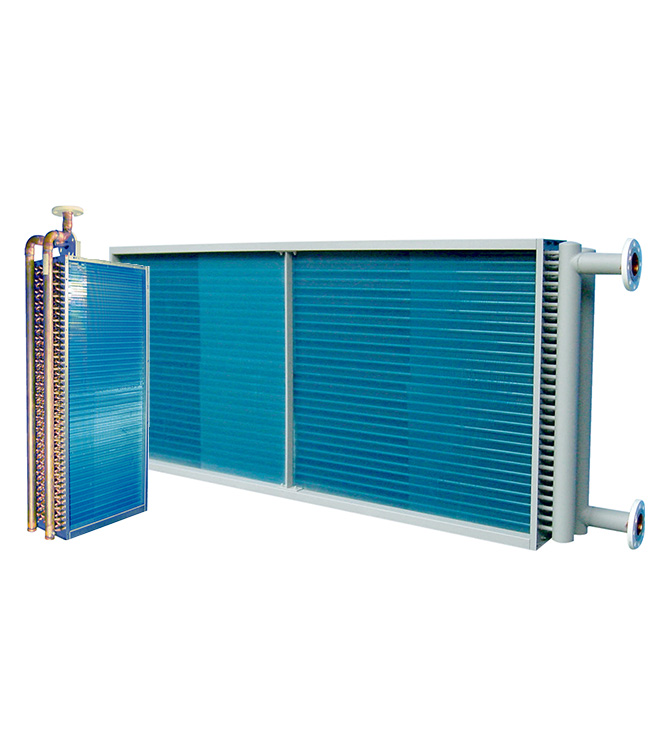

一般型冷却加熱兼用コイル(Wコイル)

一般用の空調機用コイルとして開発された冷却加熱兼用コイルです。

コンパクト型用コイル(WT(S)コイル)

コンパクト型空調機用に開発されたコイルです。

蒸気用コイル(Sコイル)

能力変化による熱応用力を考慮したコイルです。

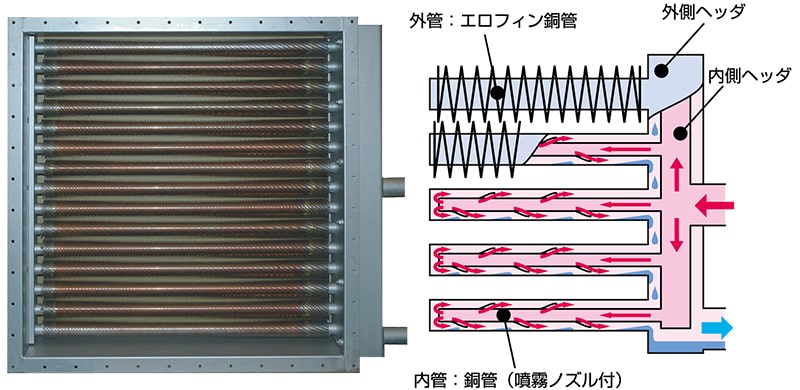

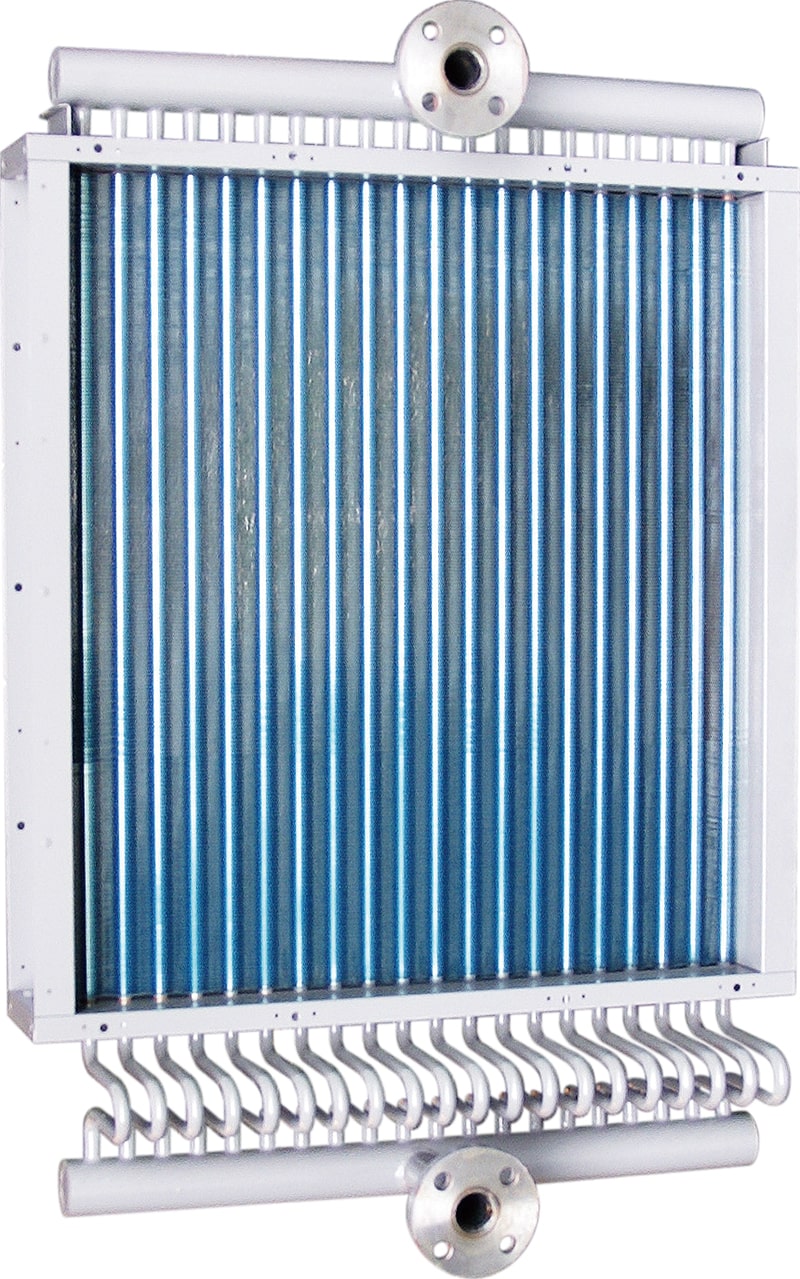

2重管蒸気コイル

フィンのある外管に内管を挿込んだ構造です。内管から外管に向けて蒸気が噴出します。外管内のドレンは、噴出した蒸気流によって、外側ヘッダに排水されます。

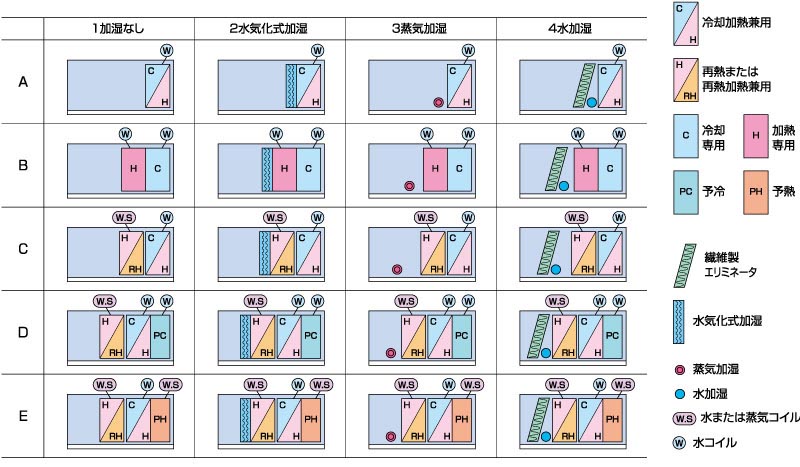

コイル配列形式代表例

コイルの配列形式は、使用目的に合わせて選定します。下記に代表的な配列形式を示します。

• 注)
• 1.コイルは冷却加熱兼用コイルおよび蒸気コイルが標準ですが、電気ヒータの組み込みも可能です。
• 2.冷却コイル風速が3m/sを越える場合は原則としてエリミネータの付属が必要です。
• 3.冷暖房のブラインコイルを使用の場合および直膨コイルについてはご相談ください。

フローに関して

コイルのフローは、主にHF(ハーフフロー)、SF(シングルフロー)、DF(ダブルフロー)、TF(トリプルフロー)で表されます。

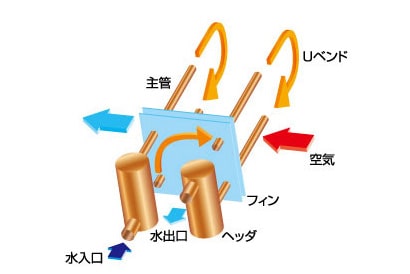

ハーフフロー(HF)

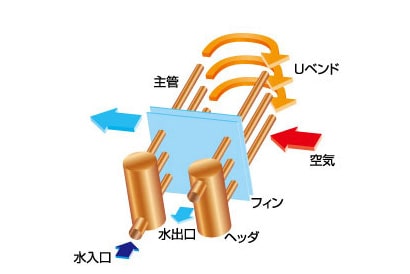

シングルフロー(SF)

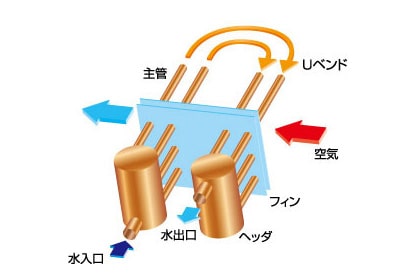

ダブルフロー(DF)

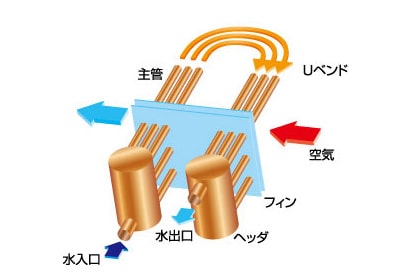

トリプルフロー(TF)
