- ファンコイルユニット（FCU）
- オプション
電装品・結線図

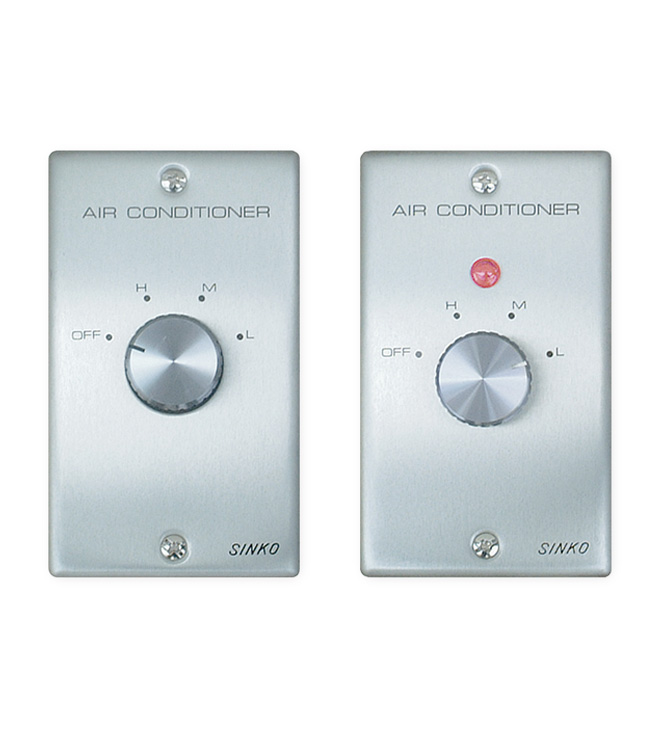

オプションとして下記をご用意しています
製品一覧
省エネモータ用
運転スイッチ（3段切替）・結線図
外形図
運転スイッチ（3段切替）

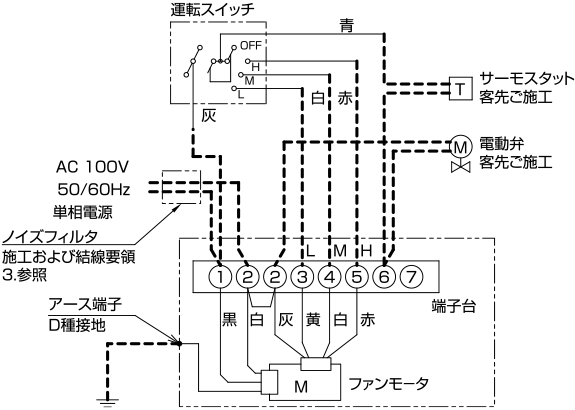

単動運転

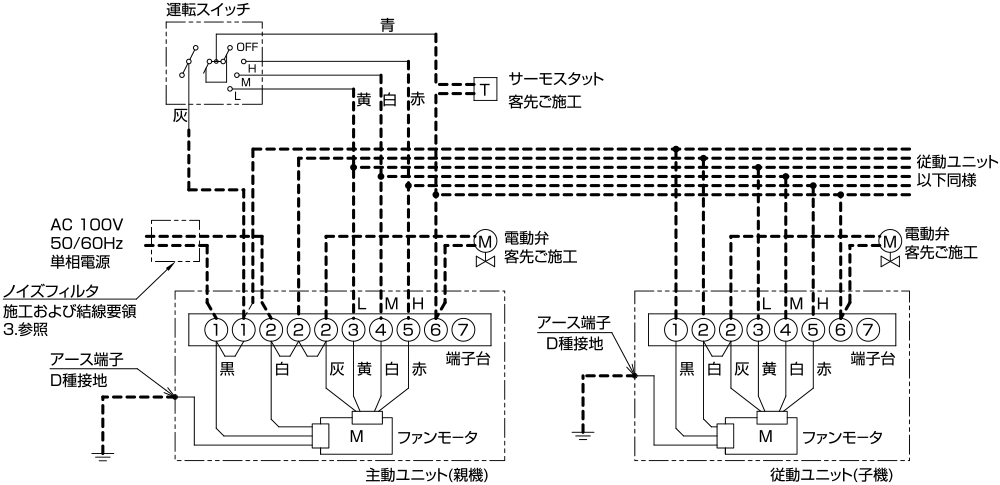

連動運転
連動台数表
| ユニットサイズ | ||||||
|---|---|---|---|---|---|---|
| 型式 | 200 | 300 | 400 | 600 | 800 | 1200 |
| CPM | 11 | 9 | 10 | 6 | 4 | 3 |
| CPM-HT/ST/DC1/DC2 | 9 | 9 | 7 | 4 | 3 | 3 |
| SCRM | 11 | 11 | 11 | 10 | 7 | 5 |
| SCRM-HT/ST/DC1/DC2 | 11 | 10 | 10 | 7 | 6 | 3 |
| SFRM | 11 | 11 | 11 | 9 | 7 | 5 |
- ※表内の値は標準型の連動台数を表します。
施工および結線要領
- 1.壁面等埋込用ボックスはJIS C8340に基づく1個用スイッチボックス（カバー付き）を用意してください。
- 2.結線図中に示す破線部分は客先ご施工。
- 3.下記の値を超えるノイズやサージのある電源では誤作動や損傷の原因となりますので、ノイズフィルタの追加等の対策を行ってください。
・絶縁耐圧 ：AC 1000V 1分間 （AC電源入力部ーアース間）
・耐ノイズ性： AC 2000V パルス波形 50nsec - 4.運転スイッチの接点定格は 3A／125V です。
- 5.表中の連動台数の値は定格200mAの電動弁を使用した場合を示します。
運転スイッチ（3段切替・パイロットランプ付）・結線図

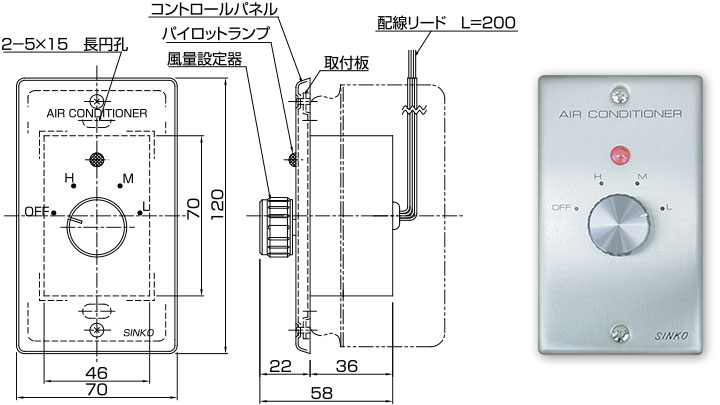

外形図
運転スイッチ（3段切替・パイロットランプ付）
単動運転

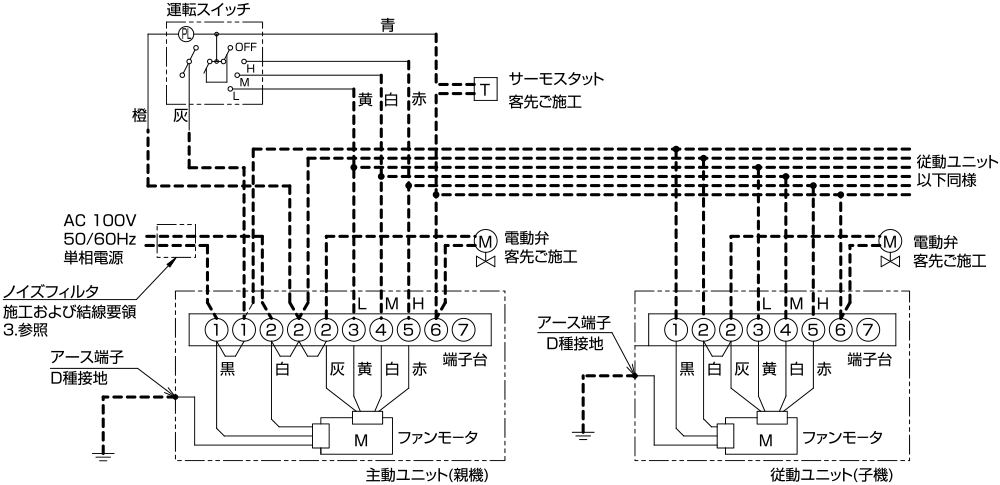

連動運転
連動台数表
| ユニットサイズ | ||||||
|---|---|---|---|---|---|---|
| 型式 | 200 | 300 | 400 | 600 | 800 | 1200 |
| CPM | 11 | 9 | 10 | 6 | 4 | 3 |
| CPM-HT/ST/DC1/DC2 | 9 | 9 | 7 | 4 | 3 | 3 |
| SCRM | 11 | 11 | 11 | 10 | 7 | 5 |
| SCRM-HT/ST/DC1/DC2 | 11 | 10 | 10 | 7 | 6 | 3 |
| SFRM | 11 | 11 | 11 | 9 | 7 | 5 |
- ※表内の値は標準型の連動台数を表します。
施工および結線要領
- 1.壁面等埋込用ボックスはJIS C8340に基づく1個用スイッチボックス（カバー付き）を用意してください。
- 2.結線図中に示す破線部分は客先ご施工。
- 3.下記の値を超えるノイズやサージのある電源では誤作動や損傷の原因となりますので、ノイズフィルタの追加等の対策を行ってください。
・絶縁耐圧 ：AC 1000V 1分間 （AC電源入力部ーアース間）
・耐ノイズ性： AC 2000V パルス波形 50nsec - 4.運転スイッチの接点定格は 3A／125V です。
- 5.表中の連動台数の値は定格200mAの電動弁を使用した場合を示します。
注意！
誤結線はモータ焼損又は、感電・火災の原因になります。
結線は充分に注意してください。
標準モータ用
運転スイッチ（3段切替）・結線図

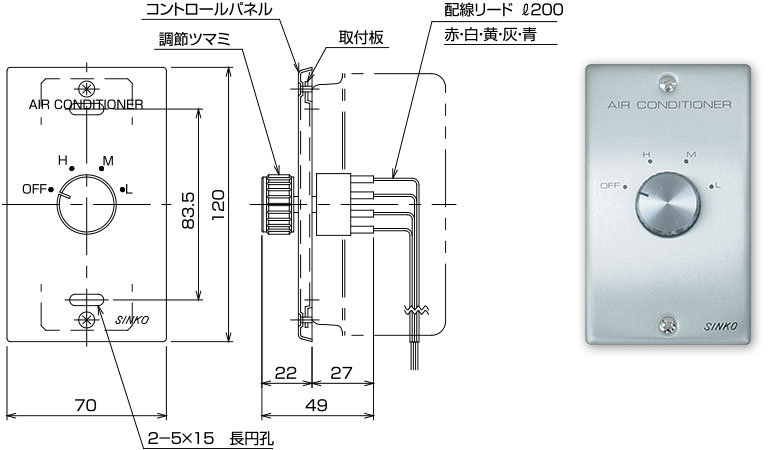

外形図
運転スイッチ（3段切替）

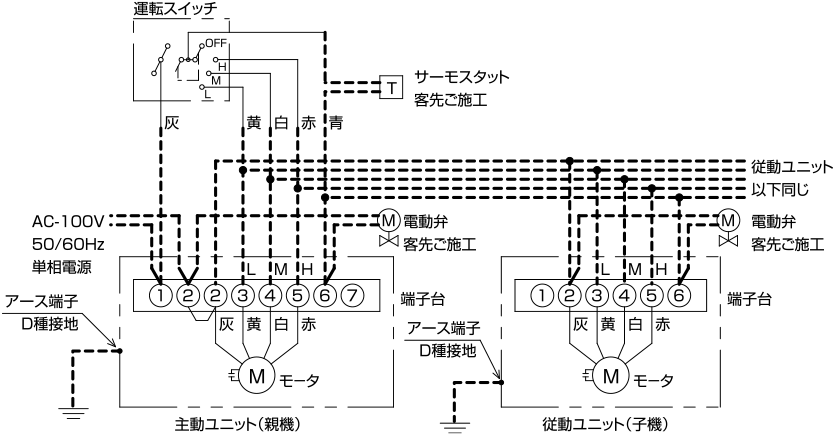

単動運転
連動運転（リレーボックス無し）
連動台数表（リレーボックス無し）
| ユニットサイズ | ||||||
|---|---|---|---|---|---|---|
| 型式 | 200 | 300 | 400 | 600 | 800 | 1200 |
| CP | 4 | 2 | 3 | 2 | 1 | 1 |
| CP-HT/ST/DC1/DC2 | 2 | 2 | 2 | 1 | 1 | 1 |
| SCR | 5 | 4 | 3 | 3 | 2 | 1 |
| SCR-HT/ST/DC1/DC2 | 3 | 3 | 3 | 2 | 1 | 1 |
| SFR | 5 | 4 | 3 | 2 | 2 | 1 |
| SLR | 5 | 4 | 3 | 2 | 2 | − |
| STR | 5 | 4 | 3 | 3 | − | − |
- ※表内の値は標準型の連動台数を表します。

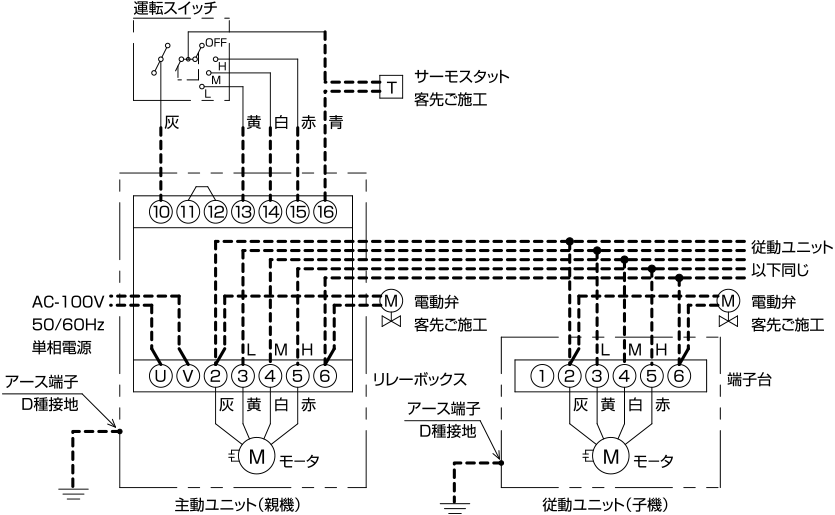

連動運転（リレーボックス有り）
連動運転表（リレーボックス有り）
| ユニットサイズ | ||||||
|---|---|---|---|---|---|---|
| 型式 | 200 | 300 | 400 | 600 | 800 | 1200 |
| CP | 16 | 8 | 9 | 5 | 3 | 2 |
| CP-HT/ST/DC1/DC2 | 8 | 8 | 6 | 4 | 2 | 2 |
| SCR | 19 | 14 | 11 | 9 | 5 | 4 |
| SCR-HT/ST/DC1/DC2 | 10 | 9 | 10 | 5 | 5 | 3 |
| SFR | 20 | 13 | 11 | 7 | 5 | 3 |
| SLR | 17 | 13 | 11 | 7 | 5 | − |
| STR | 22 | 17 | 12 | 11 | − | − |
- ※表内の値は標準型の連動台数を表します。
施工および結線要領
- 1.壁面等埋込用ボックスはJIS C8340に基づく1個用スイッチボックス（カバー付）を用意してください。
- 2.結線図に示す破線部分は客先ご施工。
- 3.連動は必ず同機種・同サイズで行ってください。異機種・異サイズで連動した場合、モータが焼損します。
- 4.運転スイッチの接点定格は 3A／125V AC、リレーボックスの接点定格は7A／125V ACです。
- 5.表中の連動台数の値は定格200mAの電動弁を使用した場合を示します。
運転スイッチ（3段切替・パイロットランプ付）・結線図

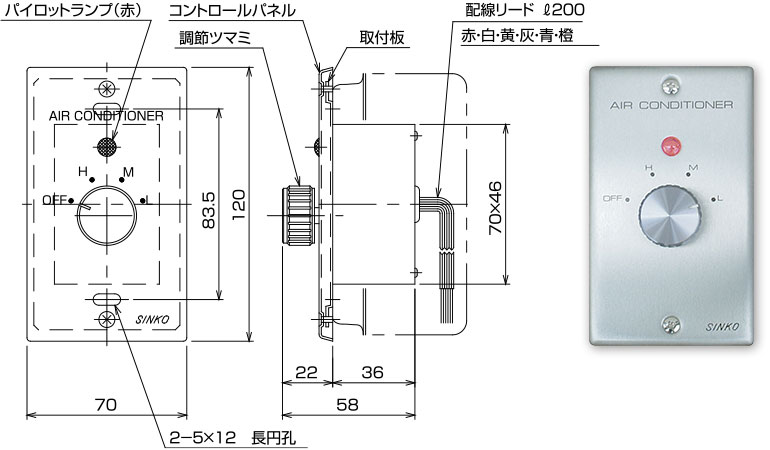

外形図
運転スイッチ（3段切替・パイロットランプ付）

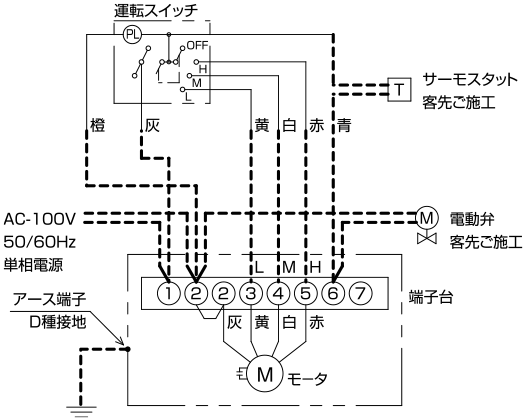

単動運転

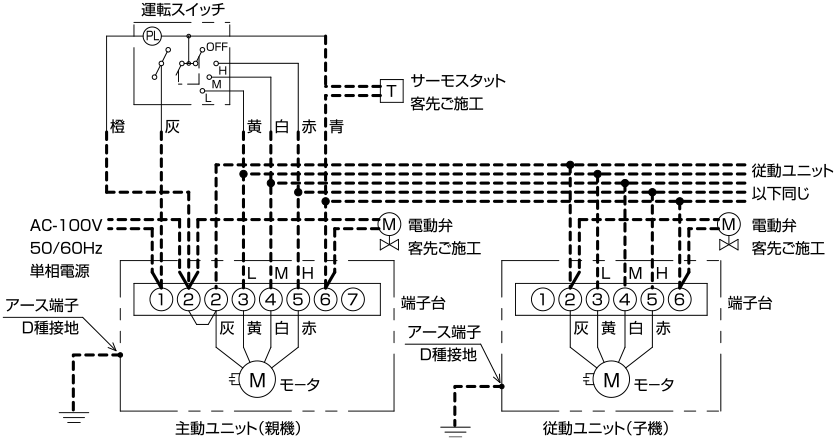

連動運転（リレーボックス無し）
連動運転表（リレーボックス無し）
| ユニットサイズ | ||||||
|---|---|---|---|---|---|---|
| 型式 | 200 | 300 | 400 | 600 | 800 | 1200 |
| CP | 4 | 2 | 3 | 2 | 1 | 1 |
| CP-HT/ST/DC1/DC2 | 2 | 2 | 2 | 1 | 1 | 1 |
| SCR | 5 | 4 | 3 | 3 | 2 | 1 |
| SCR-HT/ST/DC1/DC2 | 3 | 3 | 3 | 2 | 1 | 1 |
| SFR | 5 | 4 | 3 | 2 | 2 | 1 |
| SLR | 5 | 4 | 3 | 2 | 2 | − |
| STR | 5 | 4 | 3 | 3 | − | − |
- ※表内の値は標準型の連動台数を表します。

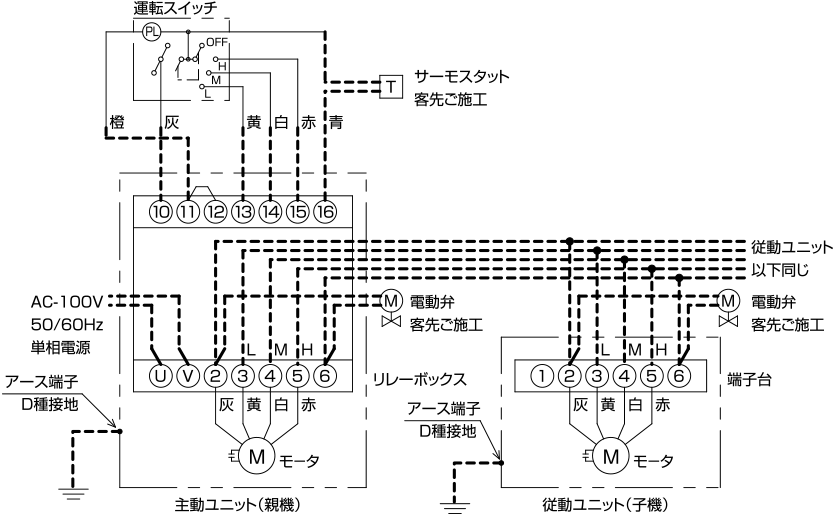

連動運転（リレーボックス有り）
連動運転表（リレーボックス有り）
| ユニットサイズ | ||||||
|---|---|---|---|---|---|---|
| 型式 | 200 | 300 | 400 | 600 | 800 | 1200 |
| CP | 16 | 8 | 9 | 5 | 3 | 2 |
| CP-HT/ST/DC1/DC2 | 8 | 8 | 6 | 4 | 2 | 2 |
| SCR | 19 | 14 | 11 | 9 | 5 | 4 |
| SCR-HT/ST/DC1/DC2 | 10 | 9 | 10 | 5 | 5 | 3 |
| SFR | 20 | 13 | 11 | 7 | 5 | 3 |
| SLR | 17 | 13 | 11 | 7 | 5 | − |
| STR | 22 | 17 | 12 | 11 | − | − |
- ※表内の値は標準型の連動台数を表します。
施工および結線要領
- 1.壁面等埋込用ボックスはJIS C8340に基づく1個用スイッチボックス（カバー付）を用意してください。
- 2.結線図に示す破線部分は客先ご施工。
- 3.連動は必ず同機種・同サイズで行ってください。異機種・異サイズで連動した場合、モータが焼損します。
- 4.運転スイッチの接点定格は 3A／125V AC、リレーボックスの接点定格は7A／125V ACです。
- 5.表中の連動台数の値は定格200mAの電動弁を使用した場合を示します。
注意！
誤結線はモータ焼損又は、感電・火災の原因になります。
結線は充分に注意してください。
