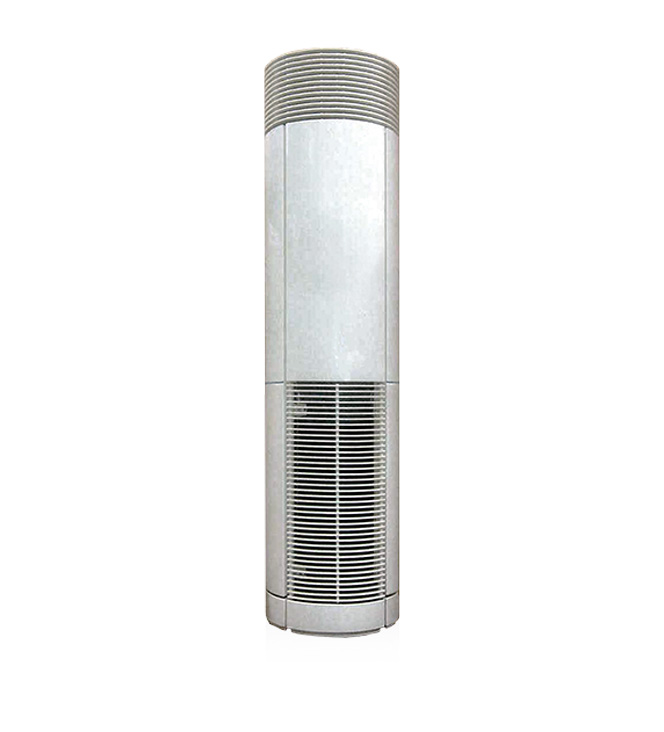

丸形ファンコイルユニット
多目的な大空間のスポット空調とスペース空調に最適
丸形ファンコイルユニットは、ロビーや展示会場など、大空間でも高いインテリア性を実現しながら、効率よく快適な環境づくりを行うために開発されました。インテリアの可能性を向上するトールボーイタイプのスリムなデザイン。柱の横に並べて設置しても、美しく調和します。気流到達距離が長いので、空調スペースの片側に寄せても、快適な空調が可能です。
利用施設
- 駅・空港
特長
- 小さな設置面積に対応するトールボーイタイプ
- 居住者に快適な気流を提供
- 大空間の補助空調として省エネルギー対策に
- エアカーテンとしても確かな効果を発揮
インテリア性と快適環境づくりを両立

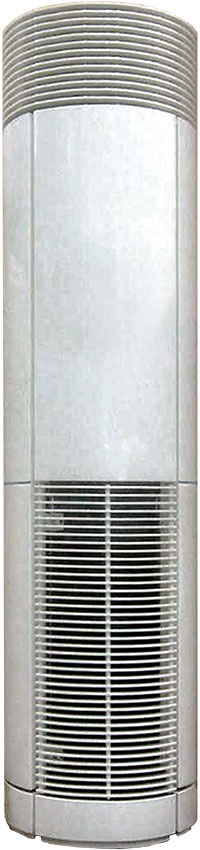

デザイン性が豊かなスリムなトールボーイタイプ。柱の横に並べて設置しても、美しく調和します。
大空間を効率よく空調
気流到達距離が長いので、空調スペースの片隅に寄せて設置しても、快適な空調が可能です。
人の集まるスペースでの設置に効果的
空気吸込口が床付近にあり、吹出口が上部にあるため、理想的な気流条件が得られます。
理想的な気流
設置したときの専有床面積が小さく、また円筒形のデザインにより、人が移動する際にもスムーズです。
補助空調としても最適
大きな吹き抜けを持ったホールやアトリウムなど大空間の省エネルギー対策として、居住域を重点的に空調する補助空調として最適です。
仕様表
| ユニットサイズ | SFC-600 | |
|---|---|---|
| 風量 m³/h | 900 | |
| 冷房能力 kW | 顕熱 | 3.61 |
| 全熱 | 4.06 | |
| 暖房能力 kW | 7.59 | |
| 水量 L/min | 12.0 | |
| 水圧損失 kPa | 27.8 | |
| 消費電力 W 50/60Hz |
90 | |
| 運転電流 A 50/60Hz |
1.40 | |
| 運転騒音 dB(A) | 46.0 | |
| 概算質量 kg | 150.0 | |
| コイル保有水量 L | 5.0 | |
| 外装 | 溶融亜鉛めっき鋼板 | |
| 送風機 | シロッコファン | |
| 電動機 | DCブラシレスモータ | |
| 電源 | 単相 100V 50/60Hz | |
| 配管接続 | 水出入口 | Rc 1/2 |
| ドレン出口 | R 1 | |
| コイル | 銅チューブ、アルミスリットフィン | |
| コイル試験圧力 | 1.47MPa | |
| ドレンパン | ステンレス鋼板(SUS304) | |
| エアフィルタ | PPハニカム | |
＜注記＞
- 1.冷房能力は、入口空気DB27℃、WB19℃、入口水温7℃、温度上昇5Kでの値です。
- 2.暖房能力は、入口空気DB20℃、入口水温60℃、冷房時と同一水量での値です。
- 3.冷房能力、暖房能力、消費電力、運転電流は、「H」運転時における値です。
- 4.騒音は、無響室にてユニットの表面より1.5m、床から1.5mの位置で測定した値です。（－印は20以下の値を示します）
- 5.運転電流は使用条件により変動する場合があるため、参考値とします。
