条件によるコイル能力の変化
空調機に組込まれているコイルの能力は、空気入口温度、湿度、熱交換器(コイル)通過風速、主管内水速、フィンピッチ、材質、列数、入口水温、水温差等の条件により変化します。
各種条件による空調機用冷却コイルの能力変化
次に示すグラフはそれぞれの条件を変化させた場合に、それぞれの条件下において空調機のコイルの能力がどのように比率変化するかを参考的に示します。

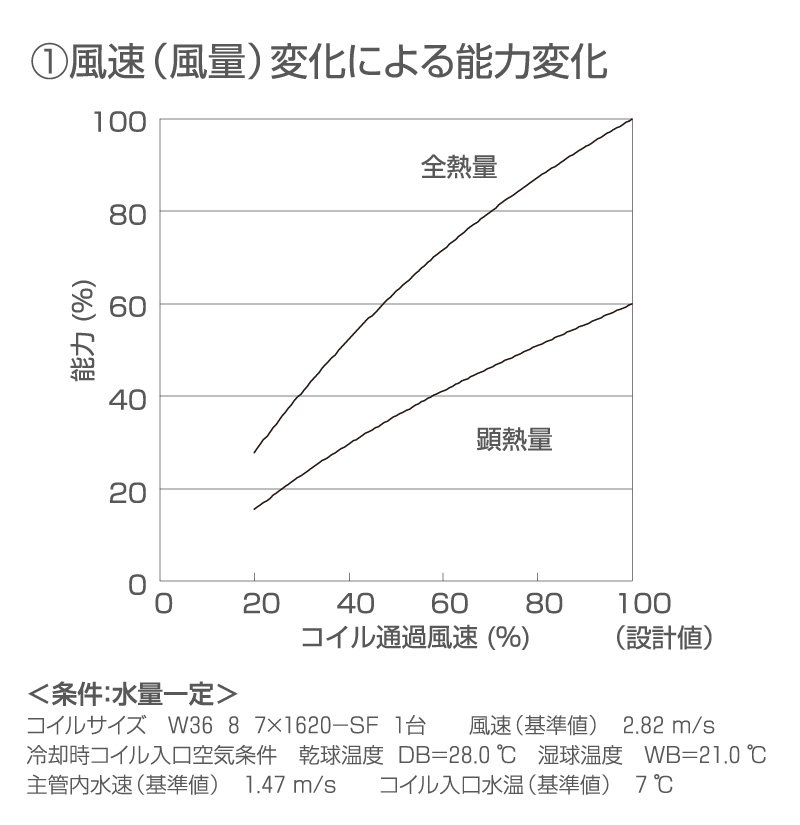

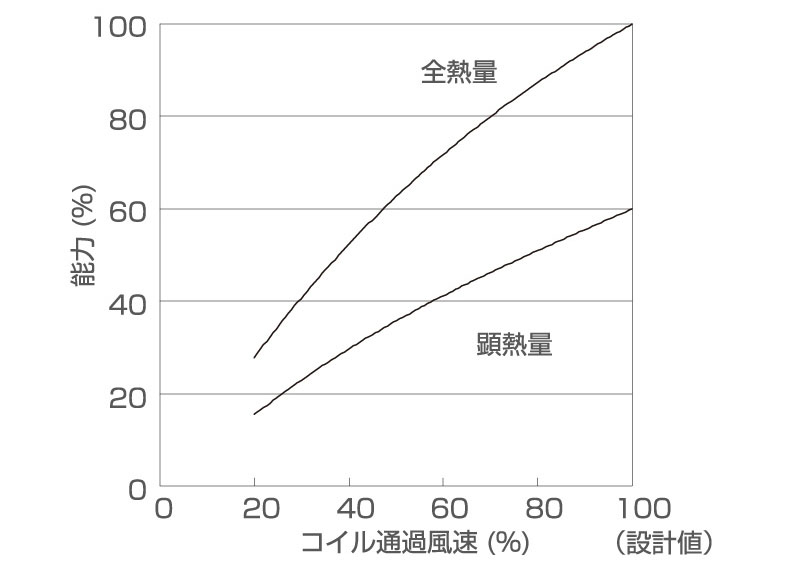

- 風速（風量）変化による能力変化
-
＜条件：水量一定＞
コイルサイズ W36 8 7×1620-SF 1台 風速（基準値） 2.82m/s
冷却時コイル入口空気条件 乾球温度 DB=28.0℃ 湿球温度 WB=21.0℃
主管内水速（基準値） 1.47m/s コイル入口水温（基準値） 7℃

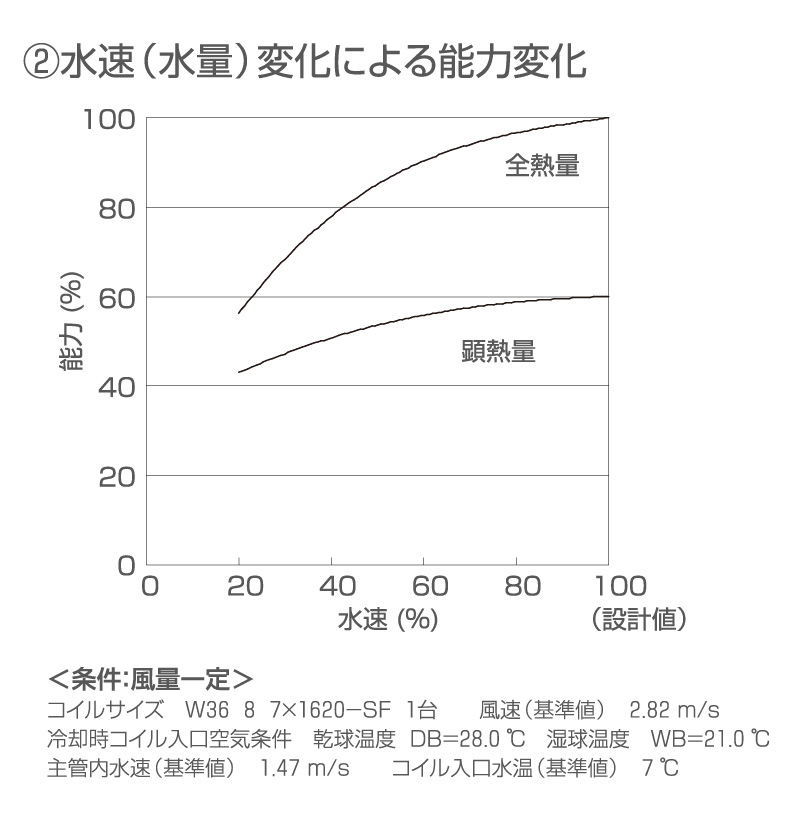

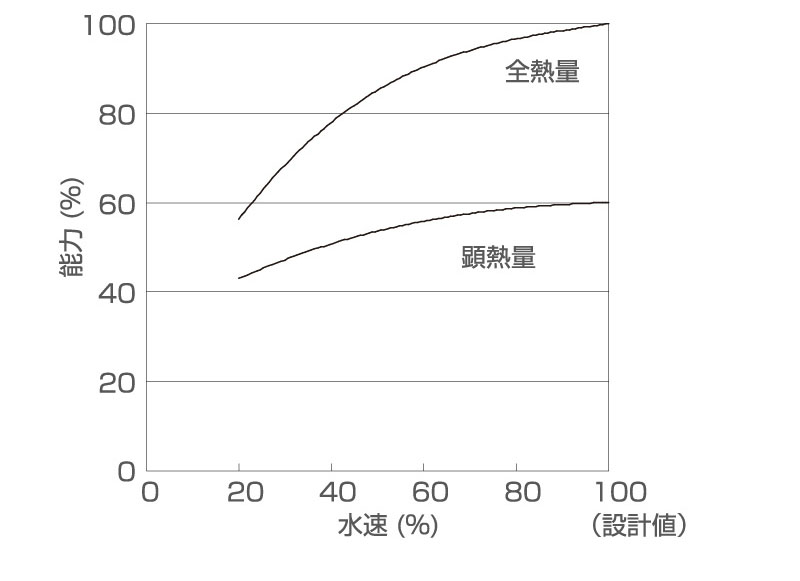

- 水速（水量）変化による能力変化
-
＜条件：風量一定＞
コイルサイズ W36 8 7×1620-SF 1台 風速（基準値） 2.82m/s
冷却時コイル入口空気条件 乾球温度 DB=28.0℃ 湿球温度 WB=21.0℃
主管内水速（基準値） 1.47m/s コイル入口水温（基準値） 7℃

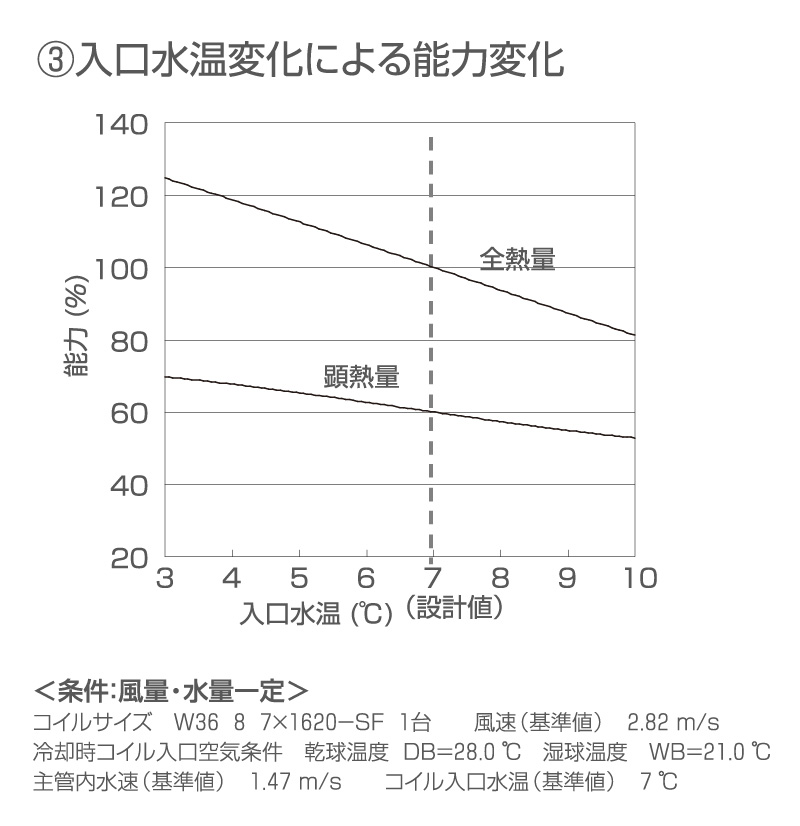

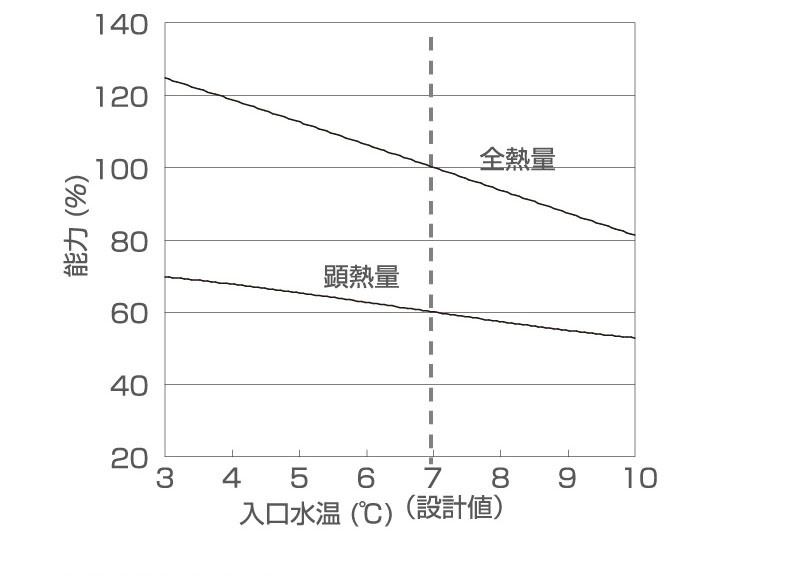

- 入口水温変化による能力変化
-
＜条件：風量・水量一定＞
コイルサイズ W36 8 7×1620-SF 1台 風速（基準値） 2.82m/s
冷却時コイル入口空気条件 乾球温度 DB=28.0℃ 湿球温度 WB=21.0℃
主管内水速（基準値） 1.47m/s コイル入口水温（基準値） 7℃

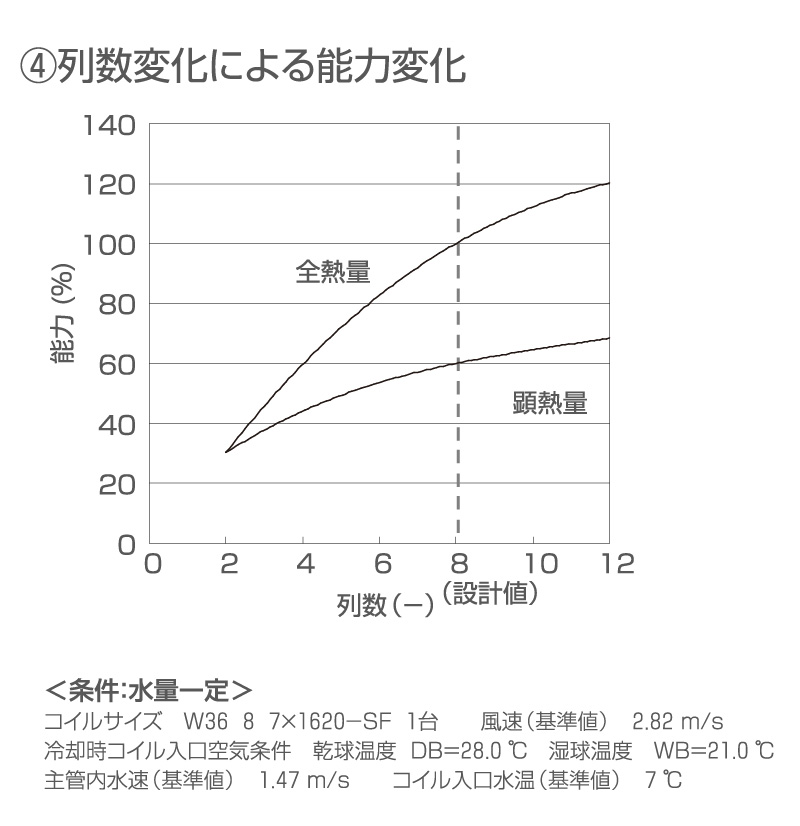

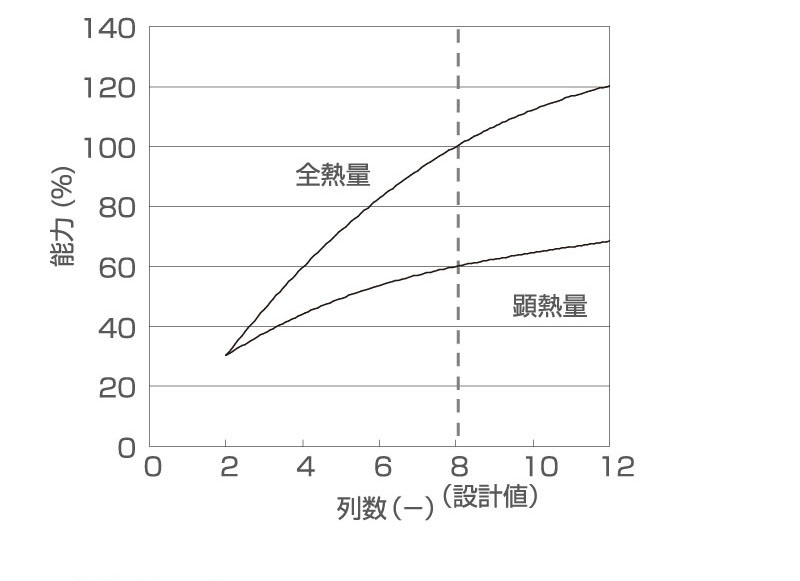

- 列数変化による能力変化
-
＜条件：水量一定＞
コイルサイズ W36 8 7×1620-SF 1台 風速（基準値） 2.82m/s
冷却時コイル入口空気条件 乾球温度 DB=28.0℃ 湿球温度 WB=21.0℃
主管内水速（基準値） 1.47m/s コイル入口水温（基準値） 7℃

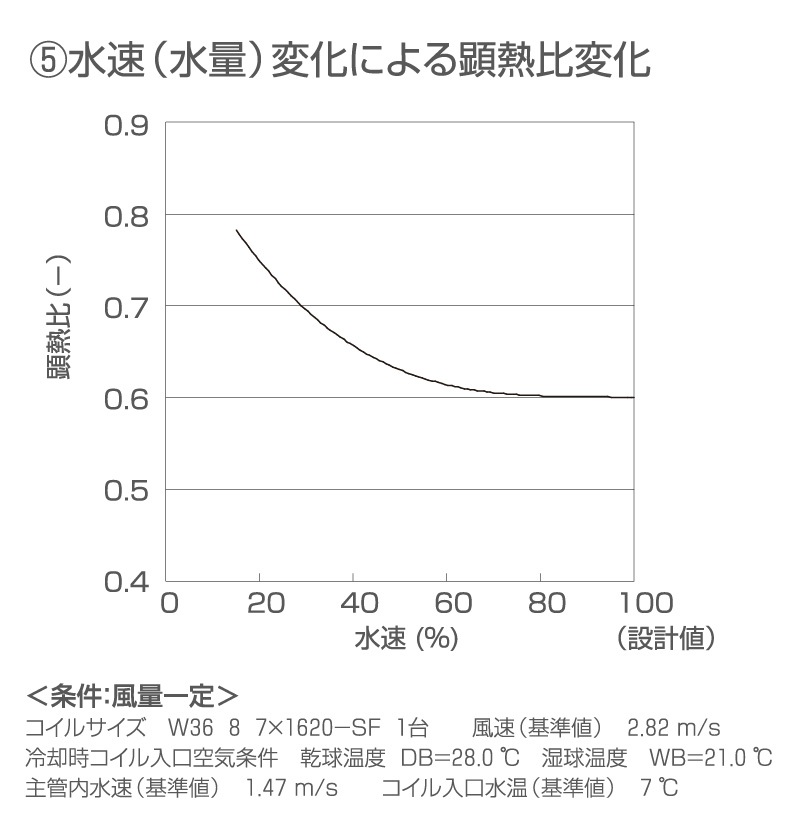

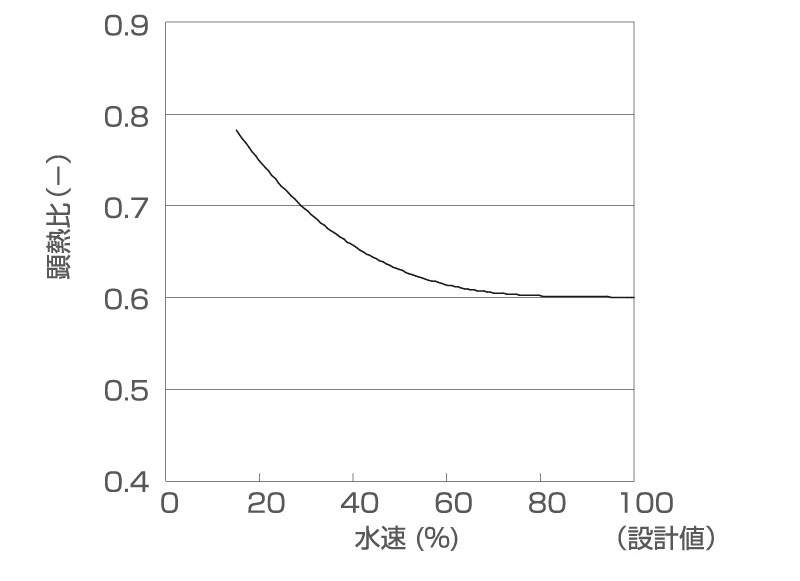

- 水速（水量）変化による顕熱比変化
-
＜条件：風量一定＞
コイルサイズ W36 8 7×1620-SF 1台 風速（基準値） 2.82m/s
冷却時コイル入口空気条件 乾球温度 DB=28.0℃ 湿球温度 WB=21.0℃
主管内水速（基準値） 1.47m/s コイル入口水温（基準値） 7℃

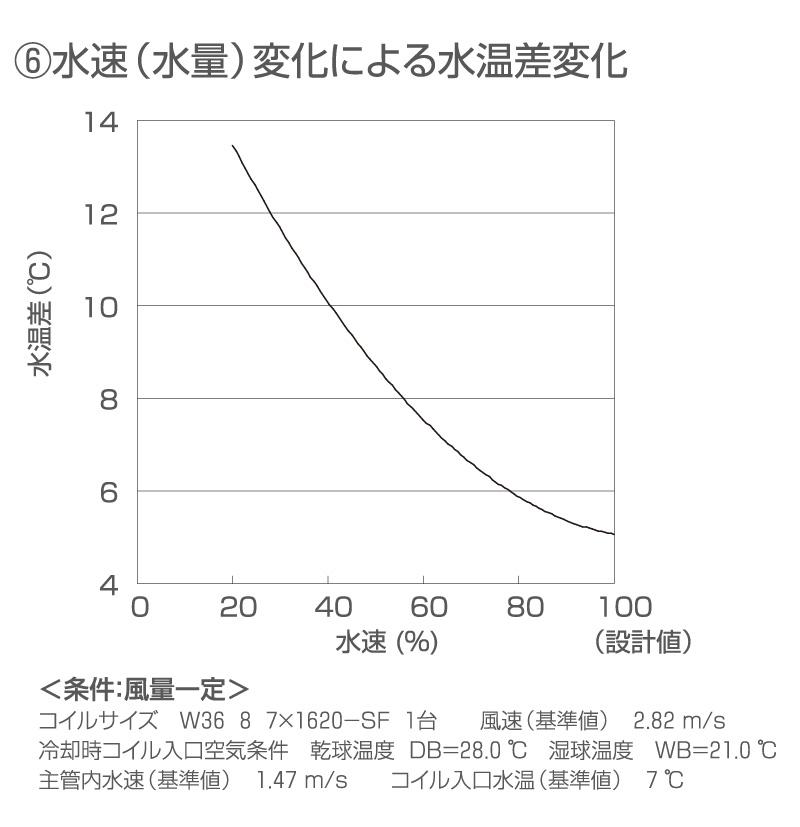

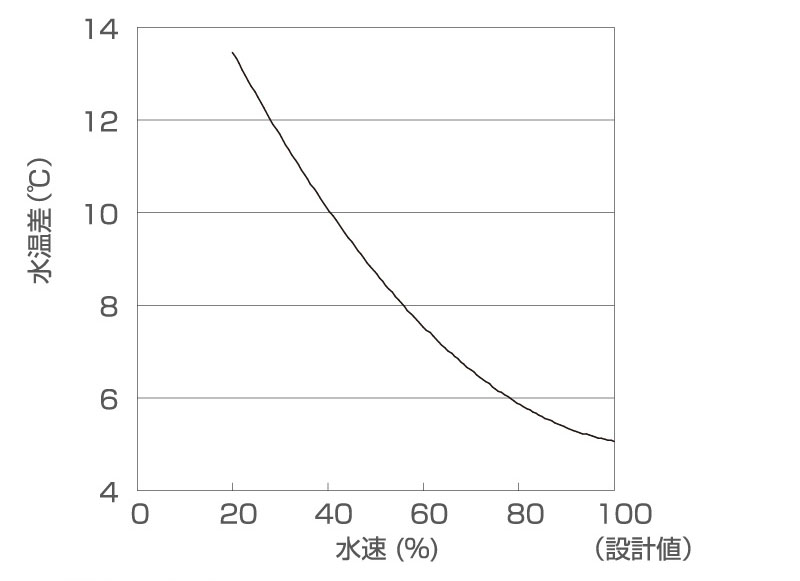

- 水速（水量）変化による水温差変化
-
＜条件：風量一定＞
コイルサイズ W36 8 7×1620-SF 1台 風速（基準値） 2.82m/s
冷却時コイル入口空気条件 乾球温度 DB=28.0℃ 湿球温度 WB=21.0℃
主管内水速（基準値） 1.47m/s コイル入口水温（基準値） 7℃
