“エコ庁舎”に
貢献する空調機を
埼玉県志木市 様
志木市新庁舎
埼玉県
- 大型ビル
MISSION
環境に優しいことは
もちろん、
空間の用途に
最適な空調を
地球環境への配慮が率先して求められる公共施設。新庁舎の建て替えにあたっても、建物の省エネ化、ランニングコストの低減が必須条件でした。
また、多くの市民が様々な目的で集う場所だからこそ、機器の設置スペースは極力最小化し、居住スペースを広げ、空間の用途に合わせた最適な空調方式を採用する必要がありました。

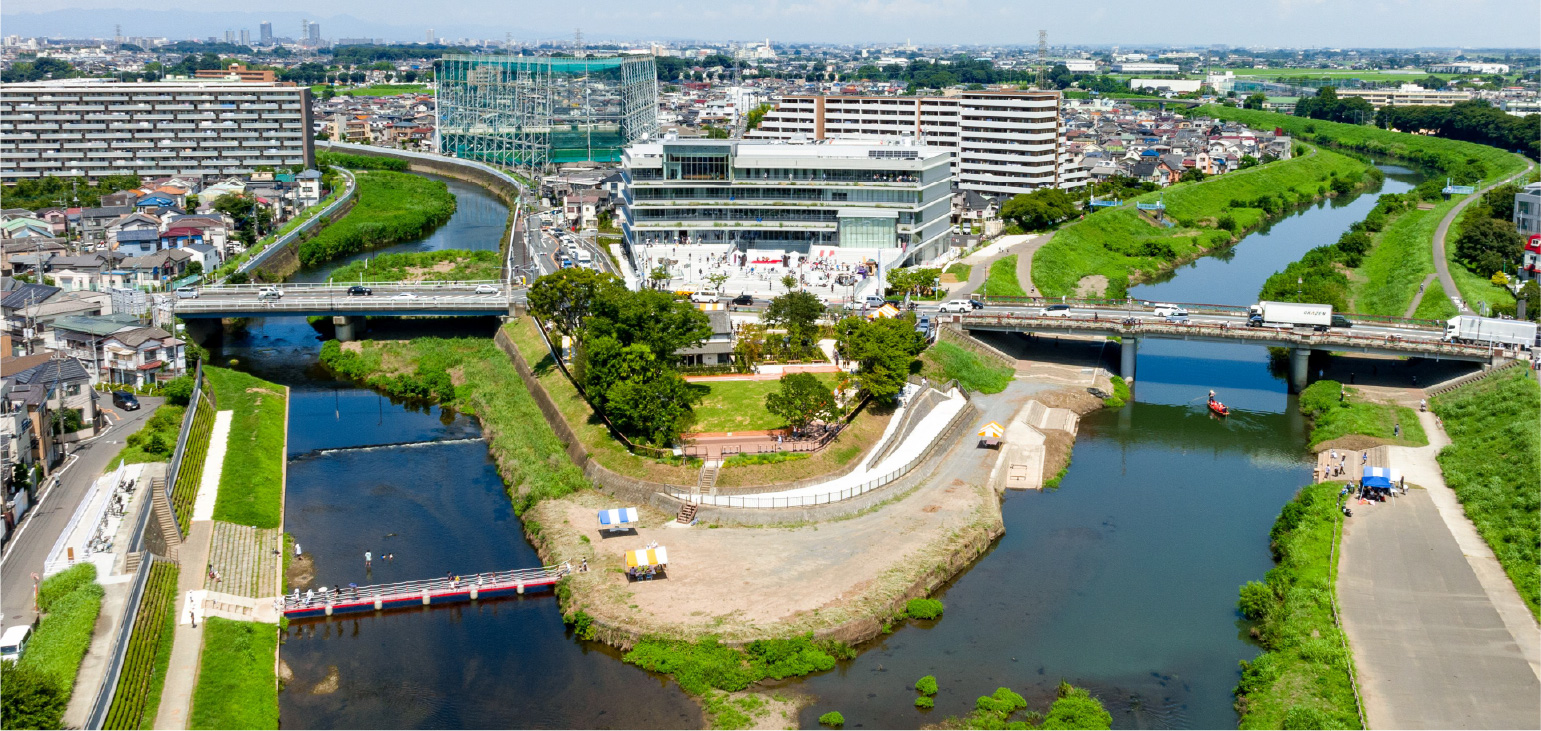

▲ いろは親水公園（手前）と新庁舎
ANSWER
自然の力を
上手く活用しつつ、
高効率で省エネな
空調システムを実現
Point 1
涼風を活用できる
外調機
外気負荷軽減に貢献する全熱交換機を搭載しています。バイパスダンパを設けることで、中間期は全熱交換器を通さず自然の涼しい風を利用した外気冷却が行われます。
志木市庁舎周辺には2つの川が流れており、中間期には涼しい風が吹いています。新庁舎では、この涼風を活用した外気冷房システムが採用されたため、当社の外調機も外気冷房に対応するつくりといたしました。

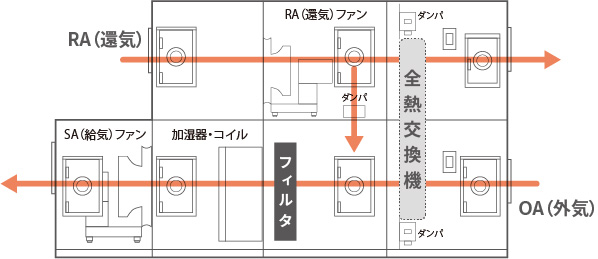

通常運転時

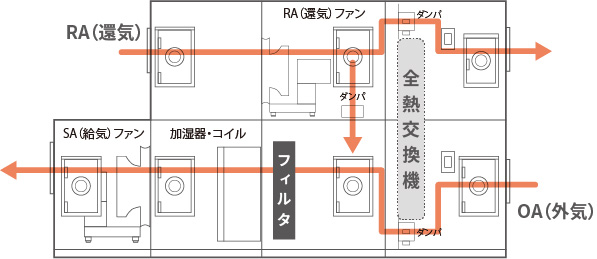

外気冷房時
Point 2
省エネとランニングコスト低減に貢献
高効率運転を実現するプラグファンを採用。プラグファンは通常、インバータで運転周波数を調整することが多い製品ですが、当社では風量と静圧などの仕様条件にあわせてファンサイズを都度選定しています。本件でも、最適なファンを採用することで無駄な電力使用の削減に繋げることができ、省エネとランニングコストの低減に貢献しています。また、本外調機は執務スペースの空調を担っており、輻射空調とあわせて運用いただいています。

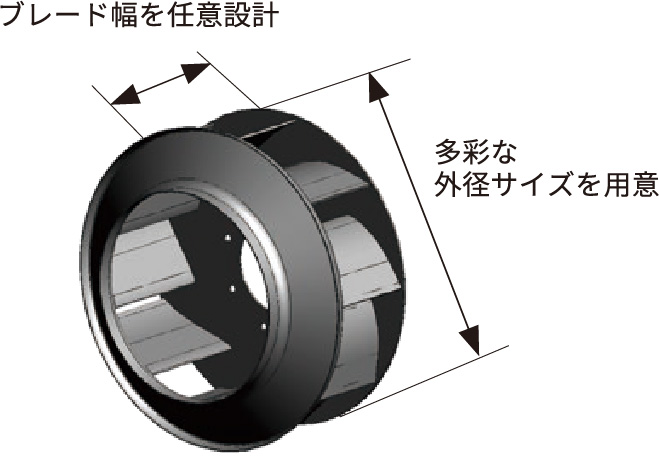

各現場仕様に基づいて都度設計するオーダーメイドランナ方式
プラグファン
Point 3
省スペースを実現
屋外設置の外調機に対して、コンパクト型空調機は各フロアの機械室に設置する方針となっていたため、スペースに限りがありました。そのため、待合スペース向けの空調では、設置面積をできる限り抑えることができる当社のコンパクト型空調機をご提案いたしました。コンパクト型空調機ではプラグファン搭載のほか、中温冷水で効率良く運用いただいています。
- 納入製品・納入時期
- ユニット型外調機 2022年
営業担当の声
新庁舎はガラス張りの開放感のある意匠が印象的な建物です。一般的にガラス張りの建物は遮熱性の面から快適性への懸念が高まりますが、ご担当者様にお話を伺ったところ、熱や日射の透過を抑える窓ガラスの採用効果もあり、快適性についても満足しているとのことでした。快適性の維持には、もちろん空調機による室内温度の適切な調整も欠かせません。“エコ庁舎”の建築の一部として貢献できたことを大変うれしく思います。
CLIENT
埼玉県志木市 様
志木市新庁舎のコンセプトは、①市民が利用しやすい、②市民力のステージとなる、③市民の安全を守る、④志木市の環境と共生する、です。市議会や市民・専門家の方々が様々な角度から検討を重ね、旧庁舎の敷地での建て替えを実施されました。
新庁舎では、各種手続きの簡素化を目指して関連性の高い窓口を一つのフロアに集約して配置する“ワンフロアストップ方式”を採用しているほか、市民の皆様が気軽に集い活動や交流ができるグランドテラス、イベントにも利用できる市民ホールなどが設置されています。また、水害対策をはじめとしたあらゆる災害に強い構造や、自然風の取り込みなどによる環境負荷の低減も実現されました。4階の展望ロビーからは、新庁舎と一体的に再整備が行われた“いろは親水公園”や新河岸川・柳瀬川など、水と緑の自然豊かな景観を楽しむこともできます。2023年には、県内の市役所庁舎で初となるグッドデザイン賞を受賞されています。

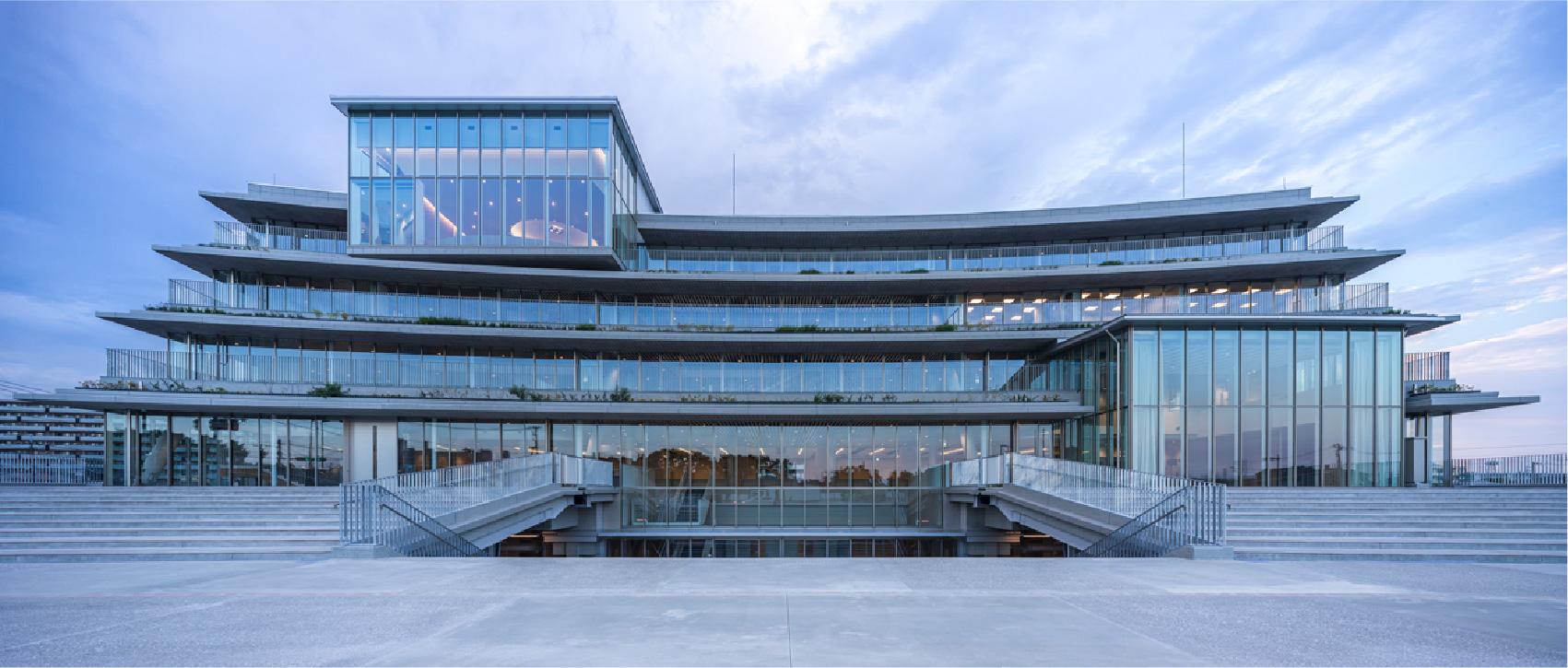

▲ 提供：株式会社 川澄・小林研二写真事務所

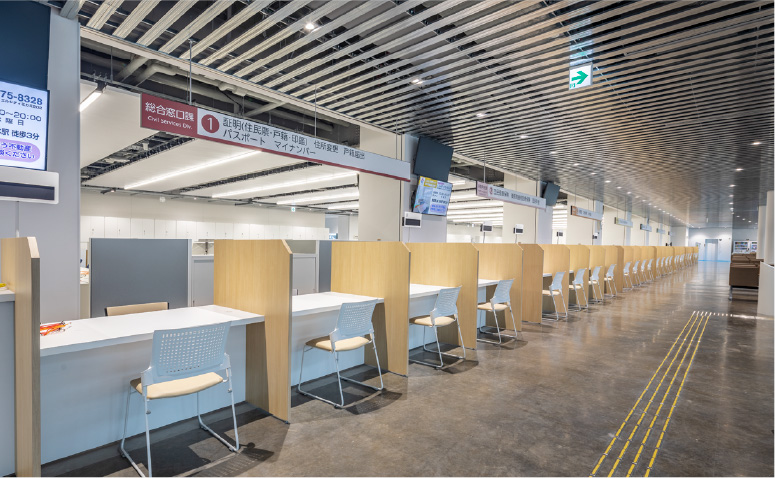

▲ 受付カウンター

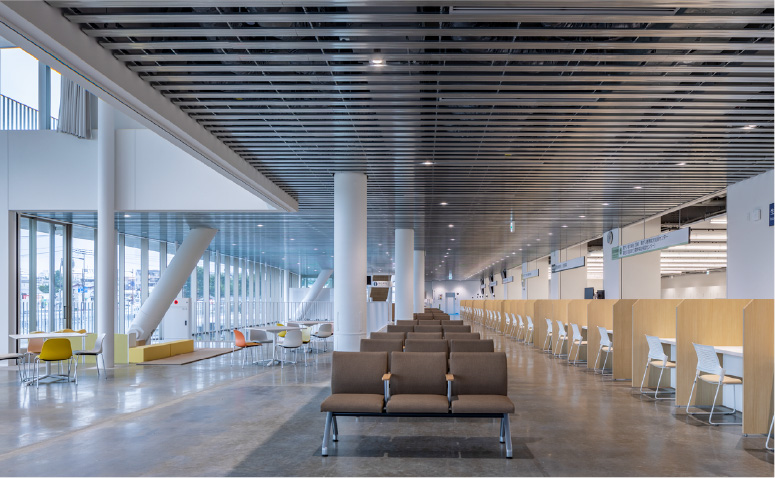

▲ 待合スペース
