納入事例
納入事例
環境負荷の低減に
貢献できる
省スペースな空調機を
森ビル株式会社 様
麻布台ヒルズ
東京都
- 大型ビル
MISSION
限られたスペースに
設置でき
高効率でメンテナンス性
に優れた空調機を
テナント入居者様の居住エリアを広くするためには、おのずと機械室は小さくなってしまいます。そのため、限られたスペースに設置できるコンパクトな空調機が求められました。さらに、環境負荷低減に貢献するため、高効率かつメンテナンス性に優れた空調機が必要でした。
ANSWER
各系統を1台に
集約することで
省スペース化を実現
Point 1
3系統を1台に集約、
省スペース化を実現
外気処理系統とインテリア系統、ペリメータ系統の3系統を1台に集約した空調機をご採用いただきました。1台に集約することで、各系統でそれぞれ空調機を設置する場合に比べ、床面積を12.2%削減できました。

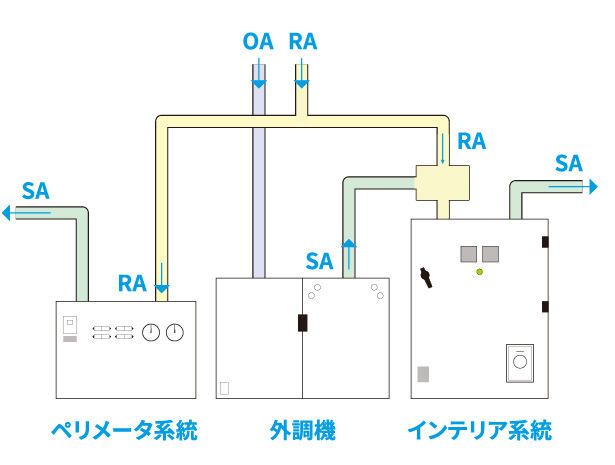

各系統で設置した場合

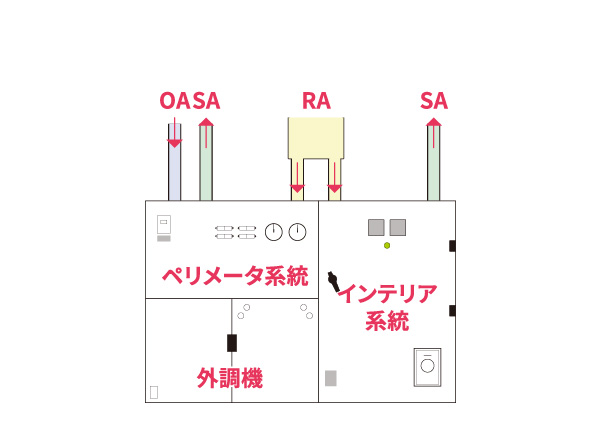

1台に集約して設置した場合
設置面積を12.2%削減
Point 2
施工負荷低減
1台に集約することで、ダクト施工の負荷低減や、オフサイト化（現場で行っていた組み立て、施工の工数を平準化すること）にも貢献しました。
3系統のダクトワークは
複雑で施工が大変…
1台に集約することで
施工性が向上
Point 3
環境負荷低減
- 搬入車両の削減
- 大型ビルの場合、多台数の製品をご採用いただくことが多く、現場に搬入するトラックの台数も必然的に増えますが、空調機の設置面積を削減することでトラックの台数も減らすことができ、結果的にCO₂排出量の削減にもつながりました。
- 熱源COP向上
送水ポンプの負荷低減 - 機内に複数の高効率コイルを組み込み、水温の温度差（Δt）を維持した水量抑制や一部コイルを中温冷水に対応できるようにすることで、一次側の熱源COP向上に貢献しています。
- モータ、ファンの高効率化
送風機の負荷低減 - 高効率なIPMモータとプラグファンを採用し、断熱性能の高い外装パネルにて低温送風温度を実現することで、送風機の負荷低減も実現しています。

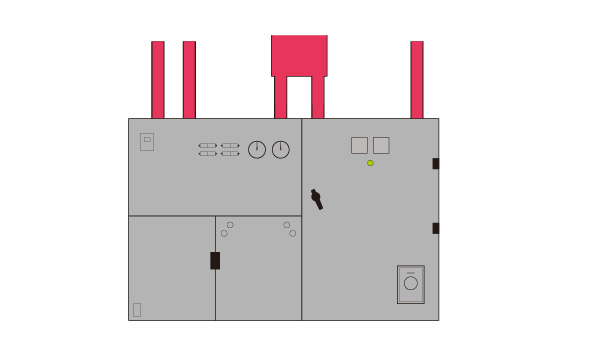

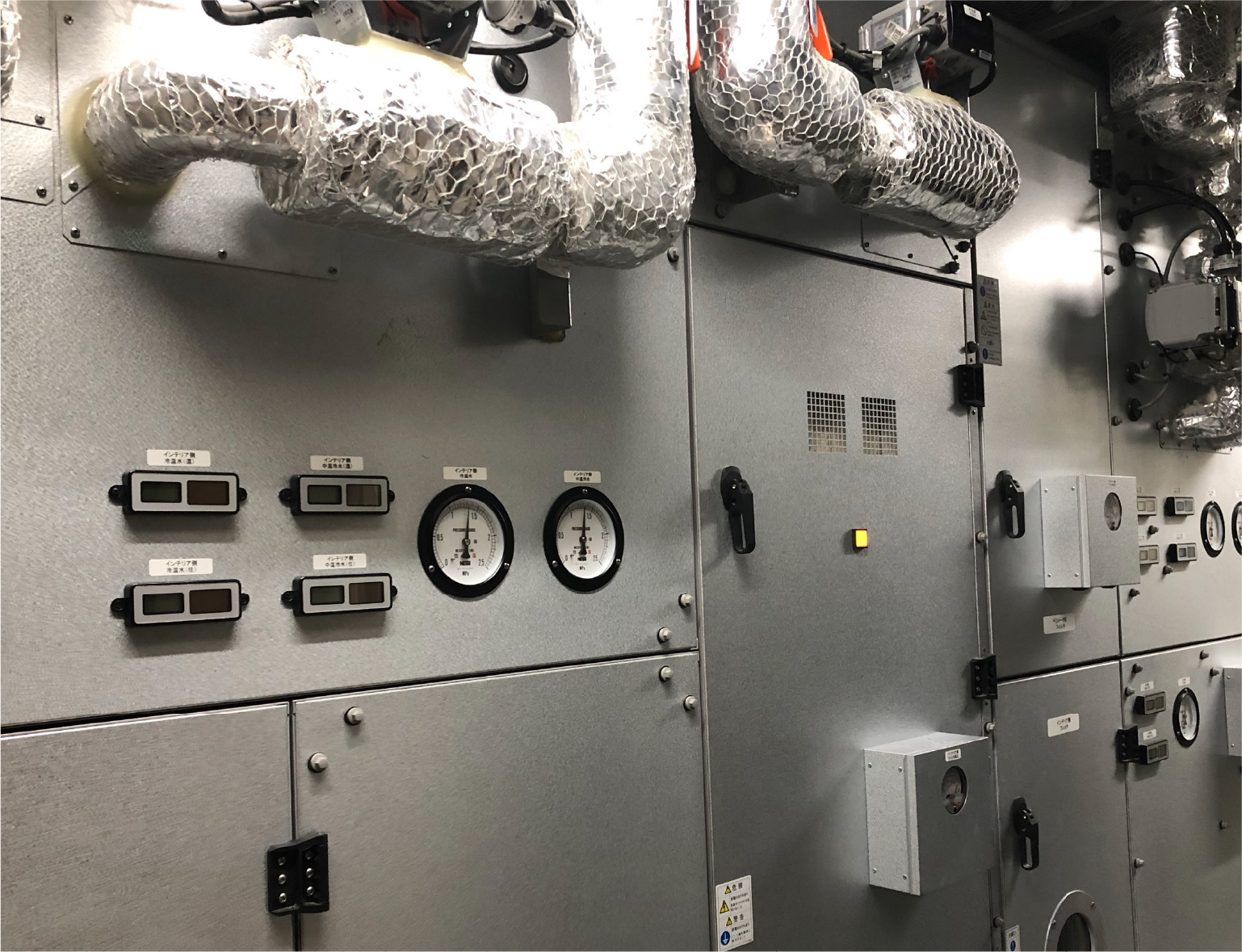

▲コンパクト型空調機
Point 4
メンテナンス性向上
納入後も長くご使用いただくため、錆に強いステンレスフレームを標準採用する、シロッコファンに比べメンテナンス部品点数が少ない、モータ直結のプラグファンを搭載するなど、メンテナンス性を向上させる工夫を凝らしました。

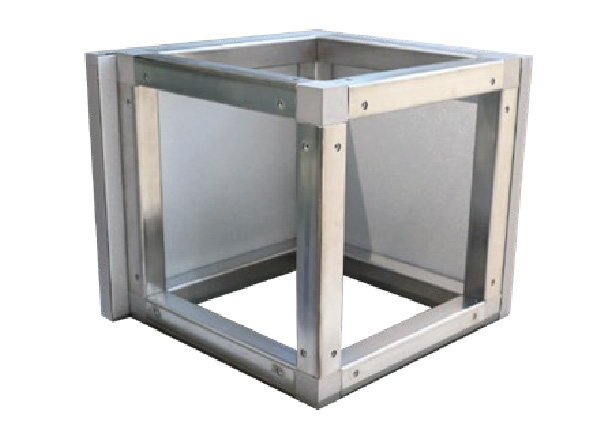

ステンレスフレームを標準装備

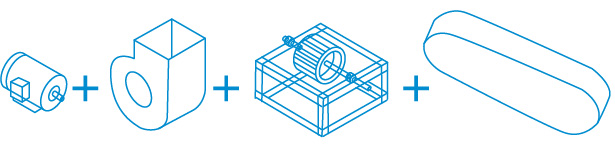

- シロッコファン
-
- プラグファン
-
部品点数が
とっても少ない！
- 納入製品・納入時期
- コンパクト型空調機他 2023年
CLIENT
森ビル株式会社 様
麻布台ヒルズ

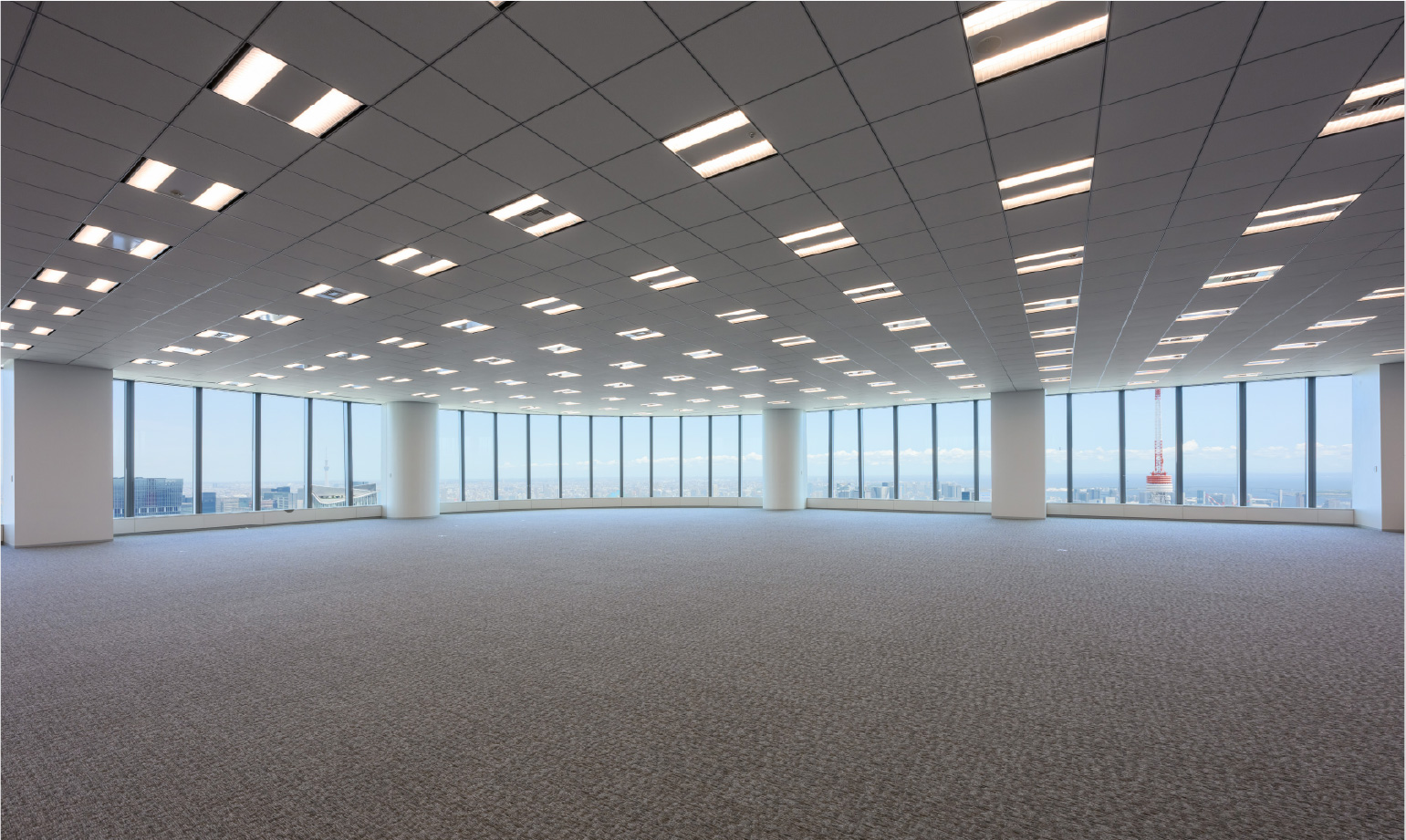

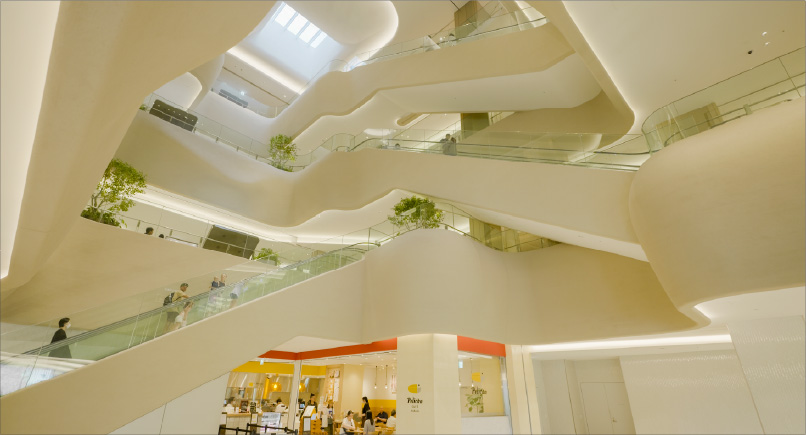

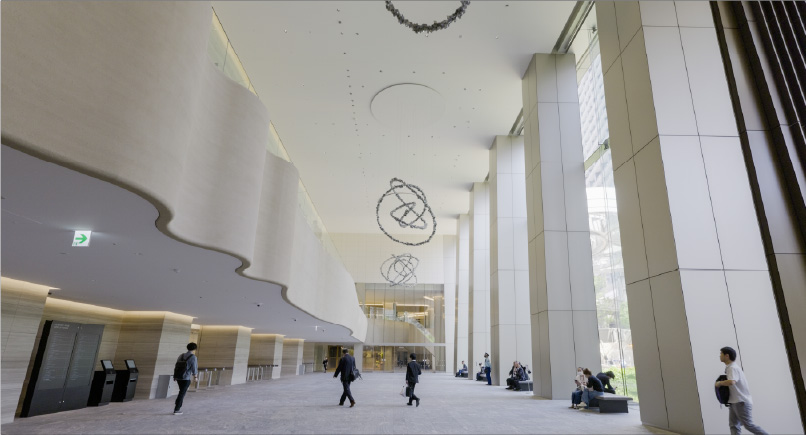

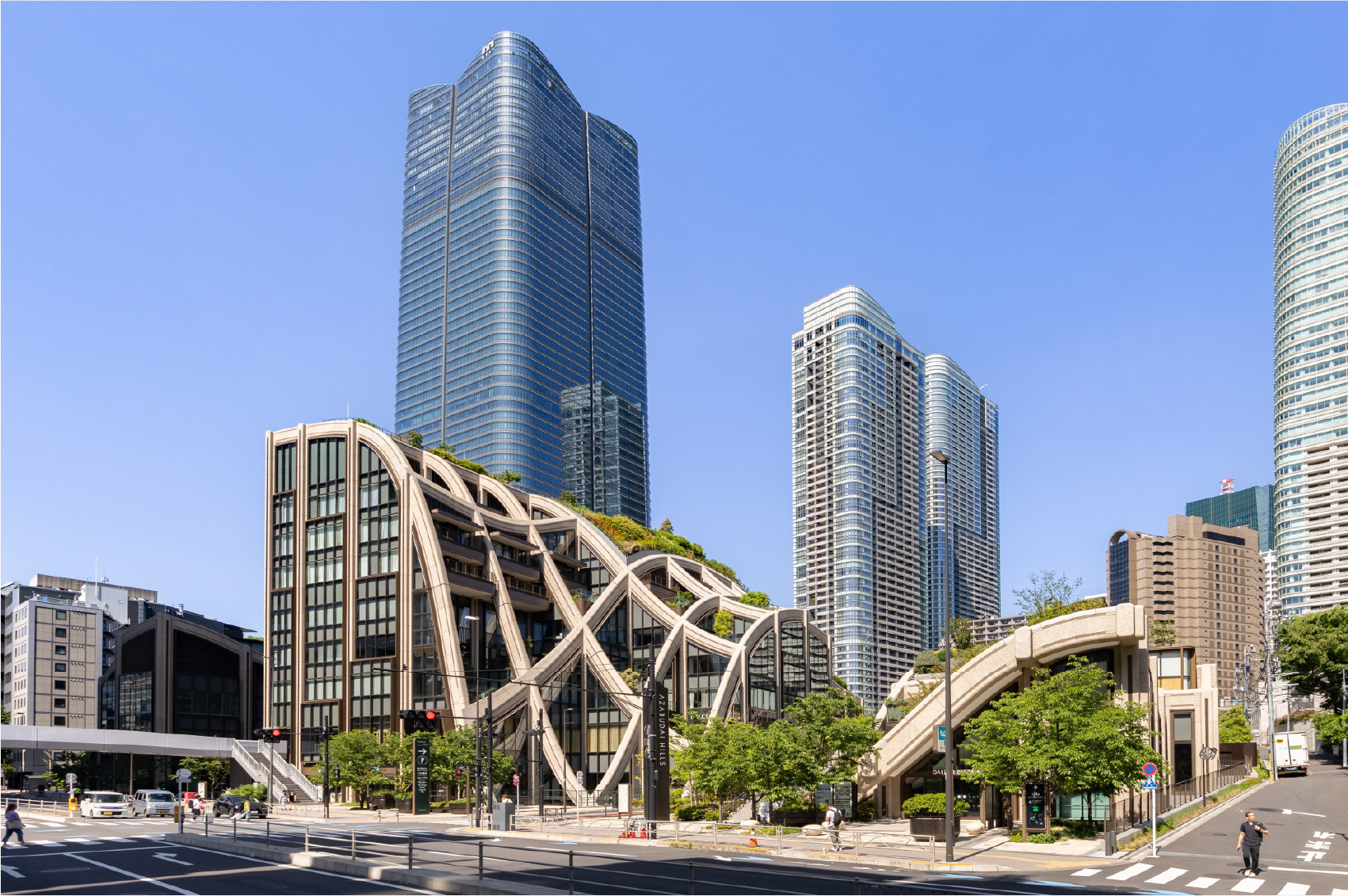

麻布台ヒルズのコンセプトは、“緑に包まれ、人と人をつなぐ「広場」のような街− Modern Urban Village −”。それを支える2つの柱が「Green & Wellness」で、自然豊かな環境の中で、人間らしく健康的に生きられるコミュニティの形成を目指されています。オフィス、住宅、ホテル、商業施設、文化施設など、多様な都市機能が融合されたコンパクトシティであり、さまざまな人々が集い、刺激し合いながら創造的に生きられる都市生活が創出されています。
