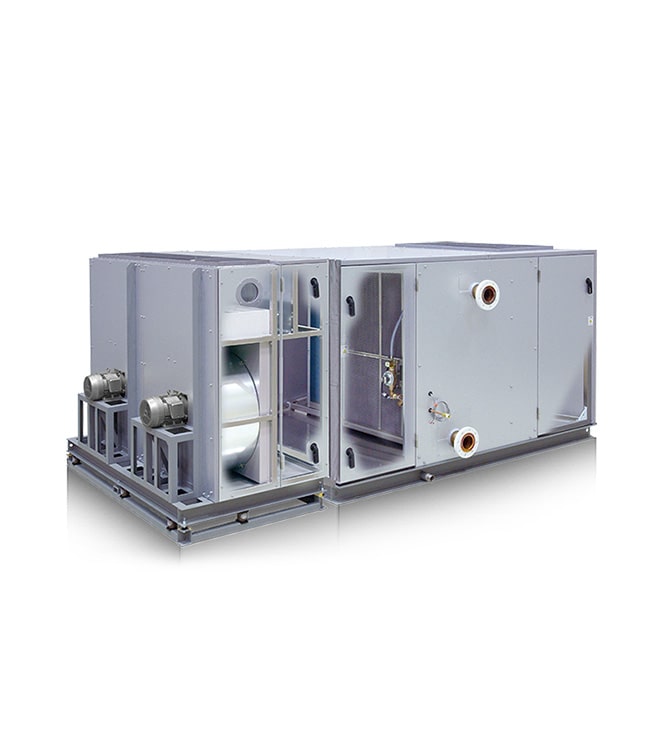

リリーフエアAHU
故障の不安を軽減し省エネ運転を実現
リリーフ エアAHUは、1台の空調機に2台のファンモータを搭載することにより、万一の故障への迅速な対応を可能にするとともに、通風時（運転中）の容易なメンテナンスや部分負荷時の省エネルギー化を実現します。
第25回 空気調和・衛生工学会 振興賞 技術振興賞 受賞
利用施設
- 病院
- 工場
- データ
センター - クリーン
ルーム

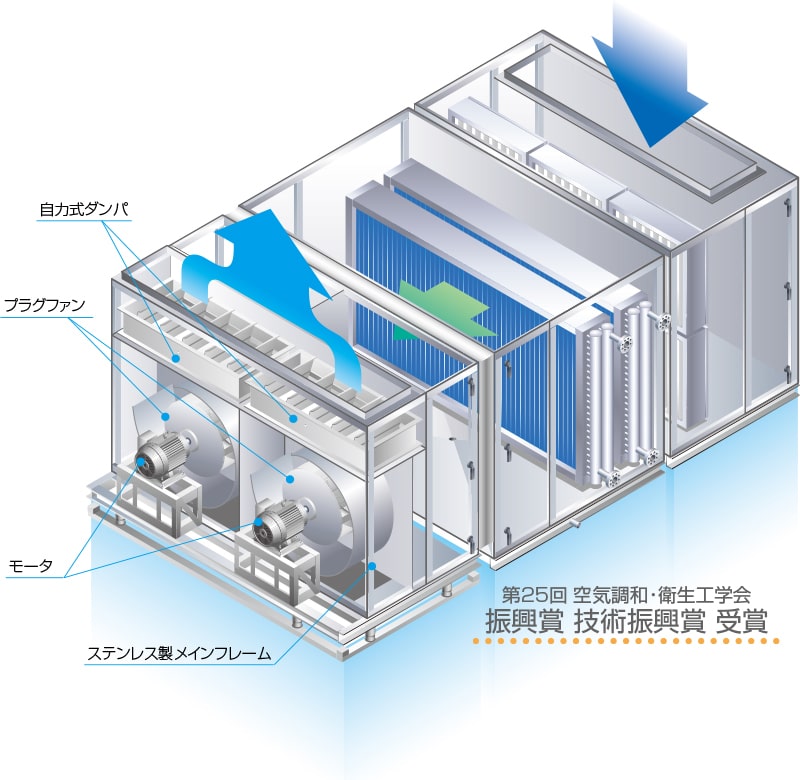

特長
故障の不安を軽減し省エネ運転を実現
どちらかのファンモータが停止しても自動継続運転が可能
給気ダンパには、ダンパ切替の手間と動力が不要な自力式ダンパを利用した「リリーフ エア AHU用給気ダンパシステム」を採用。それぞれのファンモータごとに独立して作動し、ファン運転時には「開」、ファン停止時には自動的に「閉」となる自動開閉機構を採用しました。
ファンモータ直動方式
RH-A、RH-B、RV-Bともに、ファンモータ直動方式を採用。ベルトレス化および軸受レス化により伝達ロスをなくし、軸動力を低減。ベルト・軸受交換に関わる時間、材料費、メンテナンスコストを低減します。
メインフレームに防錆性能の高いステンレスを採用
防錆力を持つステンレス製メインフレームにすることにより、湿度の高い空調機内での耐久性を向上しました。
省エネ性が高いRH-A型と、コンパクト設計のRH-B、RV-B
2タイプ構成でラインアップ
省エネルギー性が高く実績のあるPC型プラグファン搭載のRH-A（水平型）。1台のファンモータを搭載した空調機とほぼ同サイズのコンパクトなモータ 一体型プラグファン搭載RH-B（水平型）とRV-B（垂直型）。2タイプを用意しました。

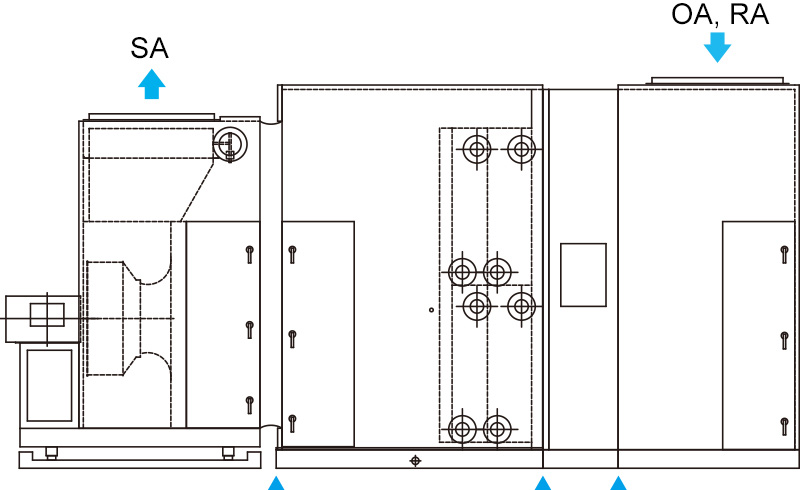

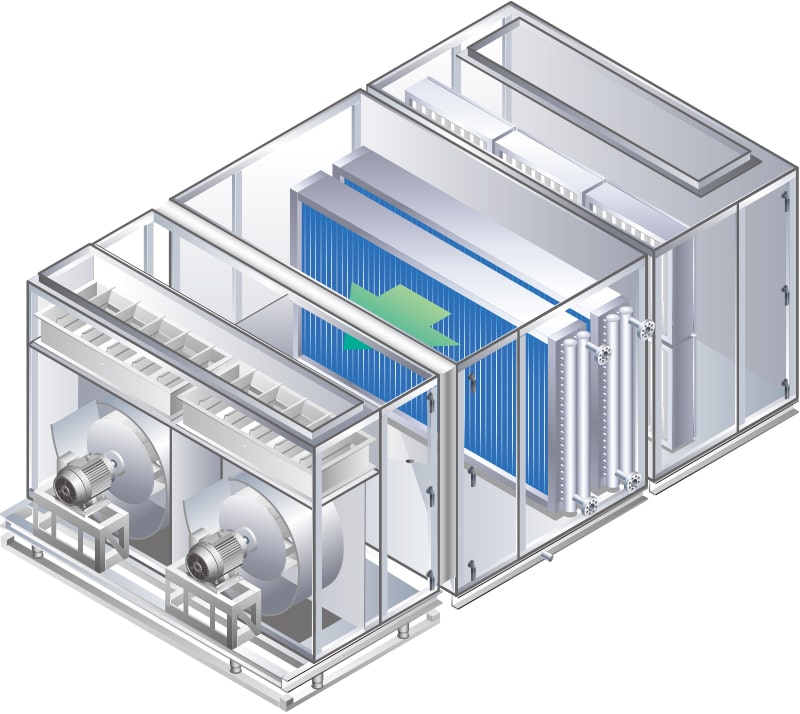

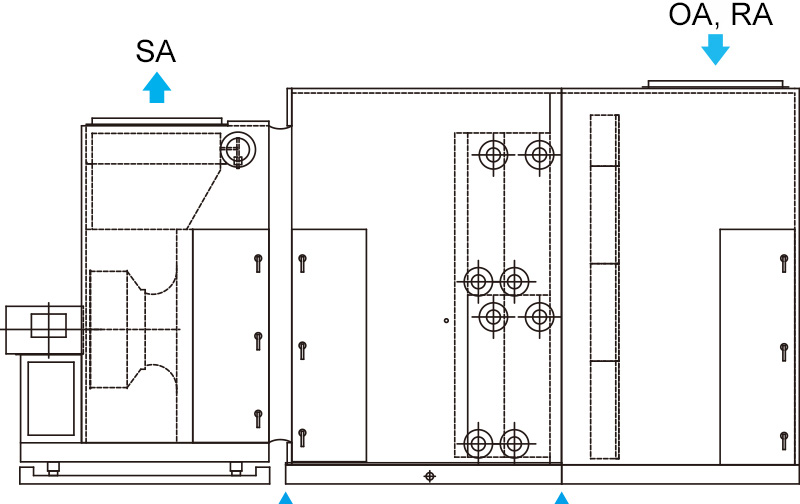

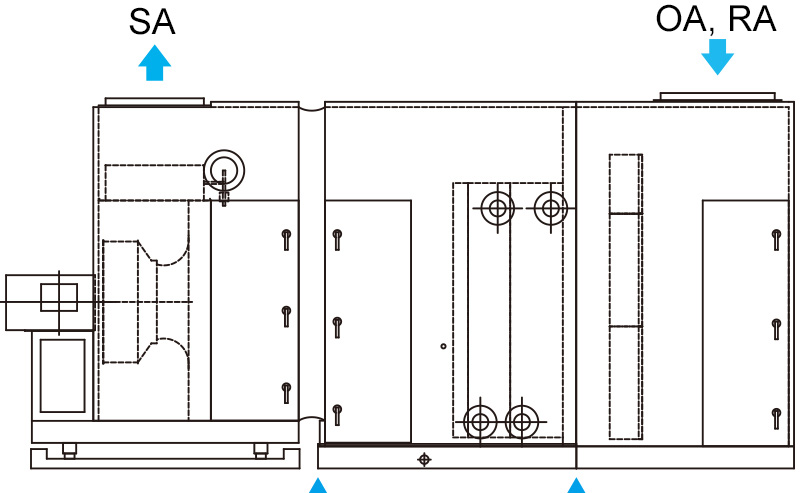

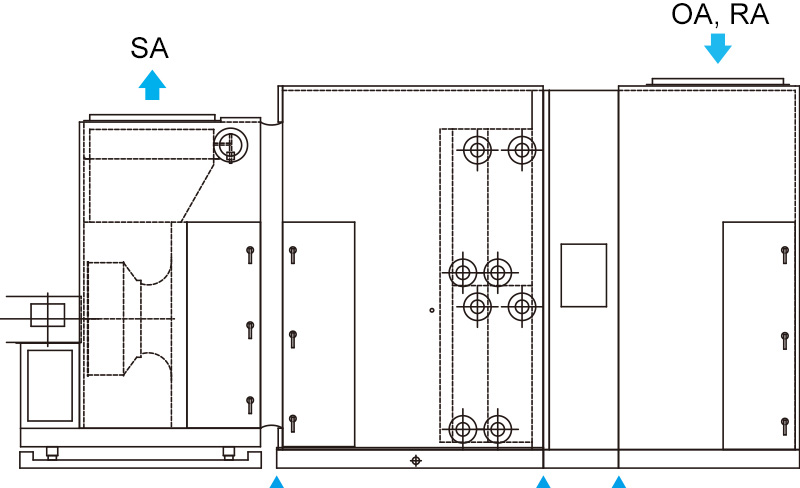

RH-A
- ・省エネルギー性が高い実績のあるPC型プラグファンを採用
- ・仕様風量・静圧でファンを都度設計するオーダーメイドランナ方式
- ・モータ機外設置により、冷却ロスを解消

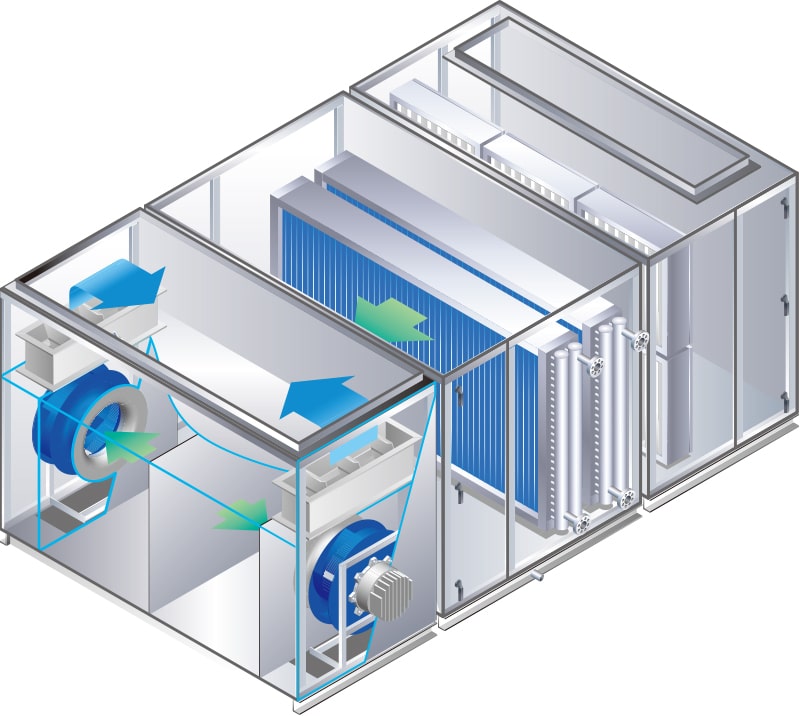

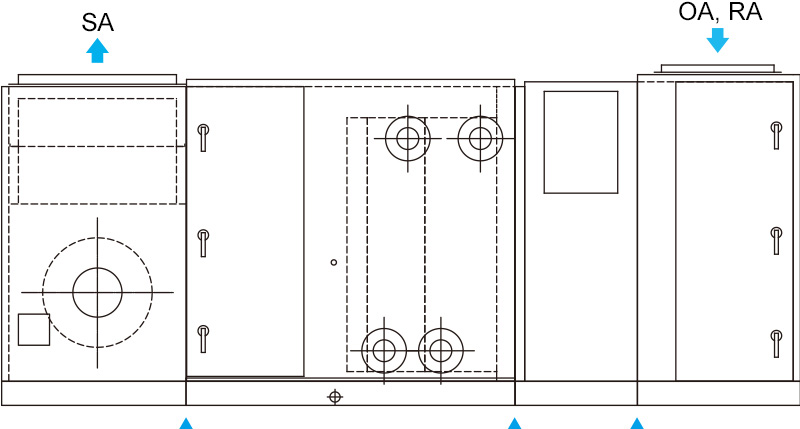

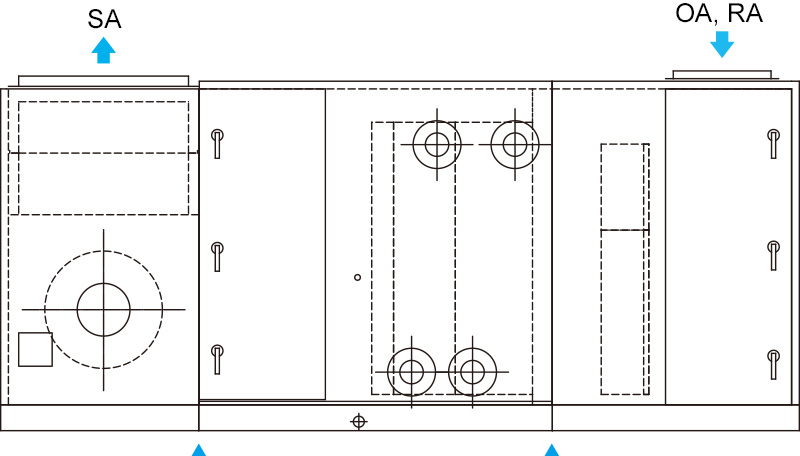

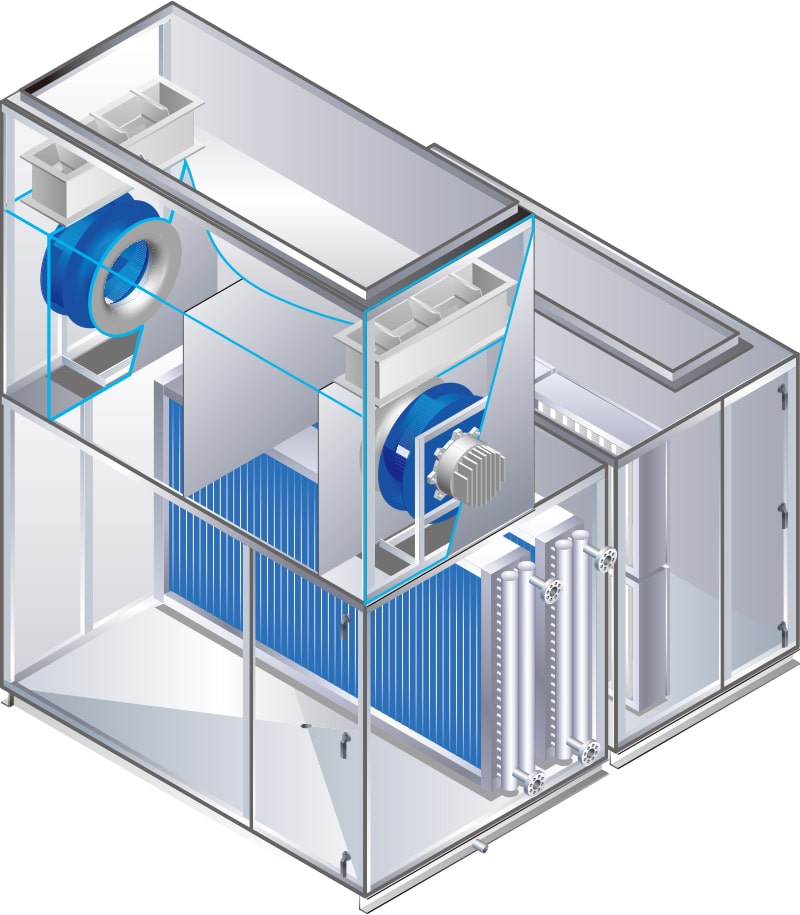

RH-B, RV-B
- モータ 一体型プラグファン搭載RH-B（水平型）
-

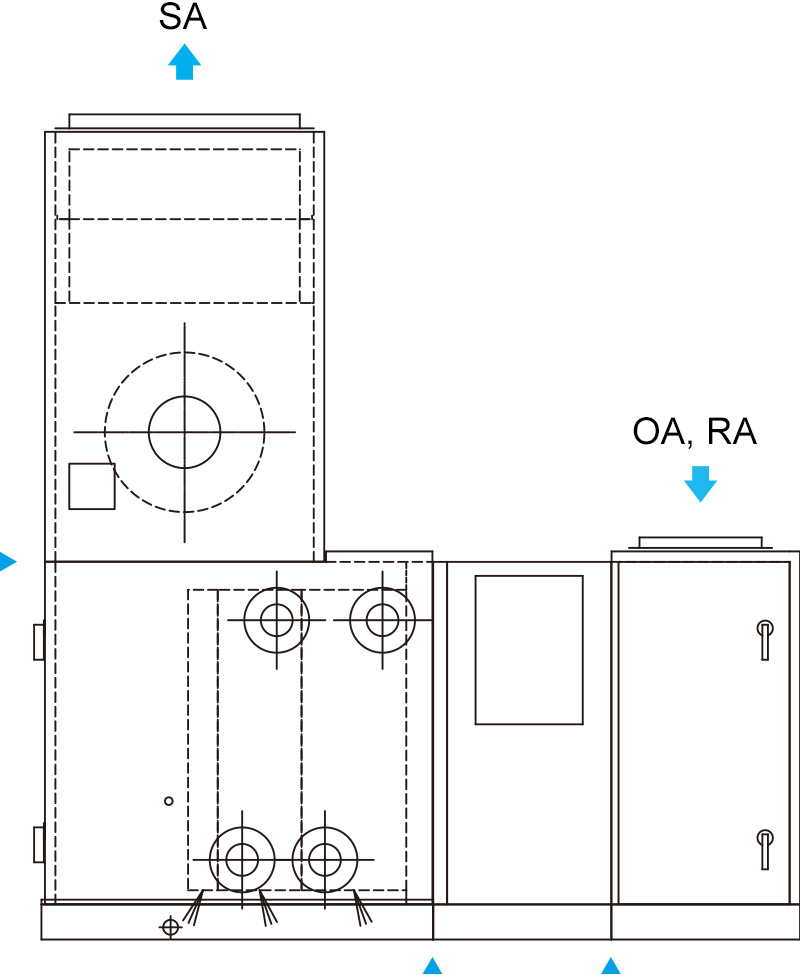

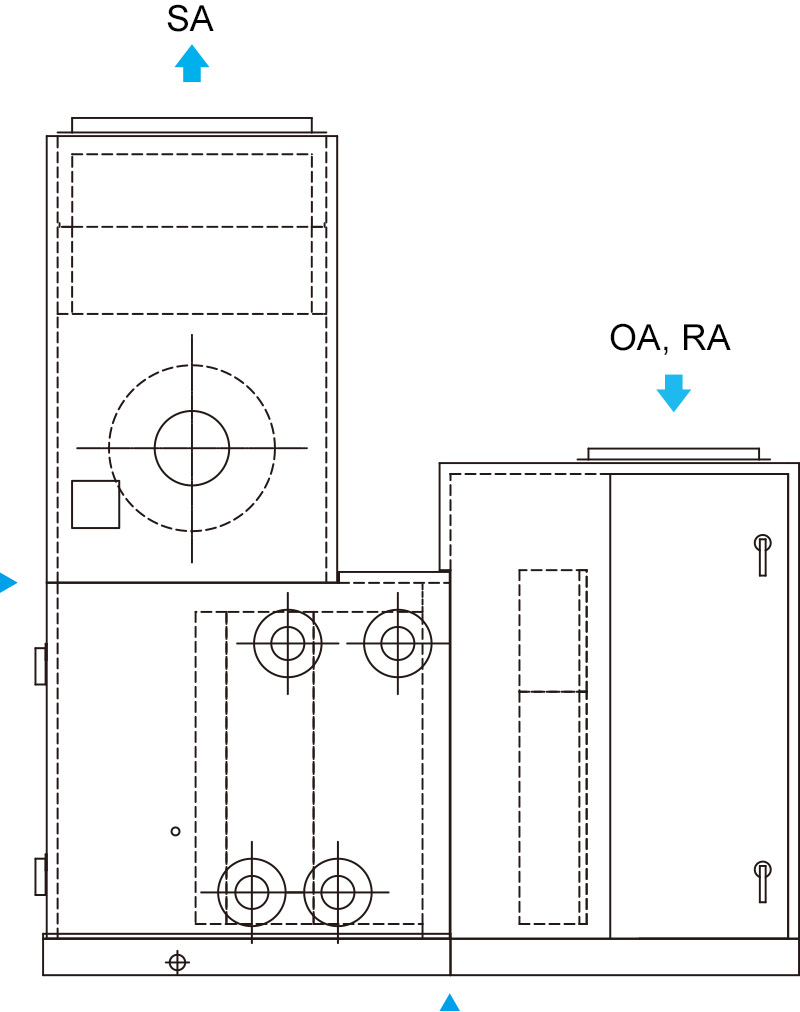

- モータ 一体型プラグファン搭載RV-B（垂直型）
-
- ・1台のファンモータを搭載した空調機とほぼ同サイズ（当社比）のコンパクト設計
- ・バックアップ機用スペースのない現場でも設置可能
1台の空調機に2台のファンモータを搭載。3バリューを実現
Value 1 安心（バックアップ）
どちらかのファンモータが停止すると、自動的にバックアップ運転

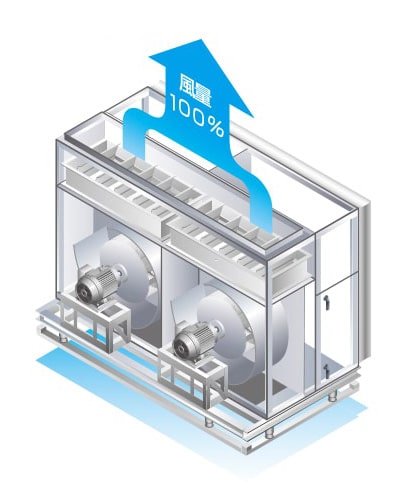

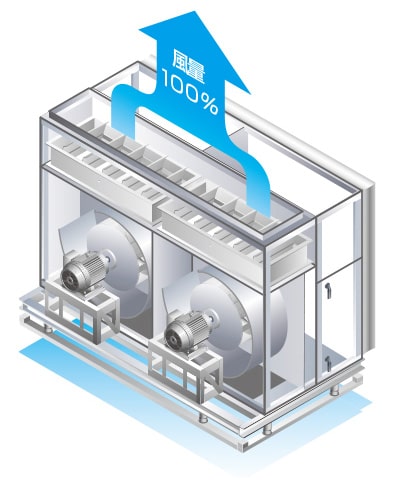

- 通常運転時
-

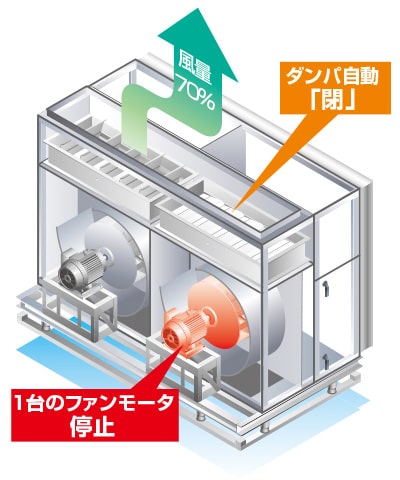

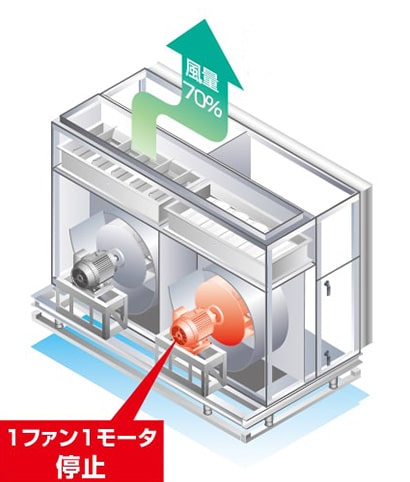

- バックアップ運転時
-

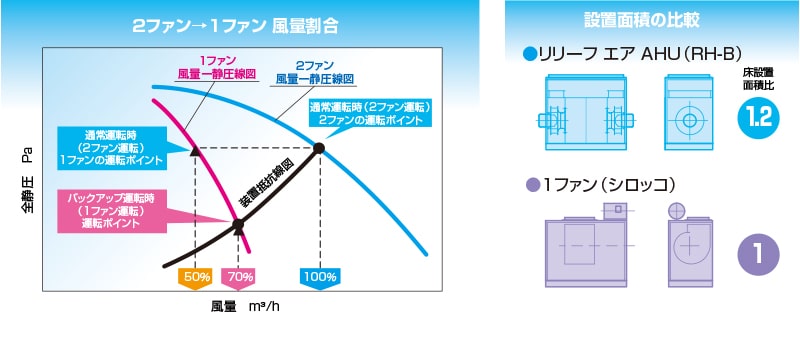

1台停止後、ただちにもう1台が約70％程度のバックアップ運転
リリーフ エアAHUは、万一、1台のファンモータが停止しても、もう1台のファンモータのみで通常運転時の約70％の風量を確保したバックアップ運転が可能です。しかも、1台停止後、ただちに停止した側の給気ダンパが閉じて、自動的にバックアップ運転に切り替わります。
2台のファンモータがそれぞれ独立構造になっているため、1台の運転停止がもう1台の継続運転に悪影響を与えません。
つねに最低限の風量確保を行い、サービス性の低下が大きな損害を招く業種に確かな安心を約束します。また、RH-BとRV-Bは、1ファン1モータ空調機とほぼ同サイズ（当社比）のコンパクト設計ですので、バックアップ機用スペースのない現場でも設置可能です。
Value 2 楽メンテ（通風時点検）

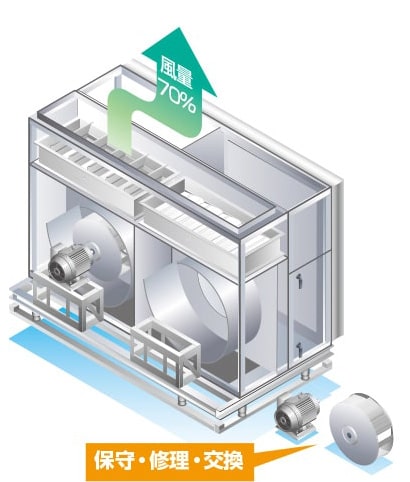

1台のファンモータを運転したまま、もう1台のメンテナンスが可能
運転中に、ファンモータのメンテナンス、修理、交換が可能
リリーフ エアAHUの2台のファンモータは、それぞれが独立構造になっているため、1台のファンモータで約70％程度の風量を確保した状態で、もうひとつのファンモータのメンテナンス、修理、交換が容易に行えます。これまで不可能だった空調機運転中のファンモータのメンテナンスを可能にしました。
なお、安全性確保のため、メンテナンス前に、一旦、2台のファンモータを停止し、メンテナンス対象のファン吸込口にフタをした後にもう1台の運転を再開してメンテナンスを行う必要があります。
- 12台のファンモータともに運転
-
- 21台のファンモータが停止（故障）
-
自力式ダンバが自動的に「閉」となり70%送風を確保
- 31台のファンモータを運転しつつ、
別の1台のファンモータを保守・修理・交換 -

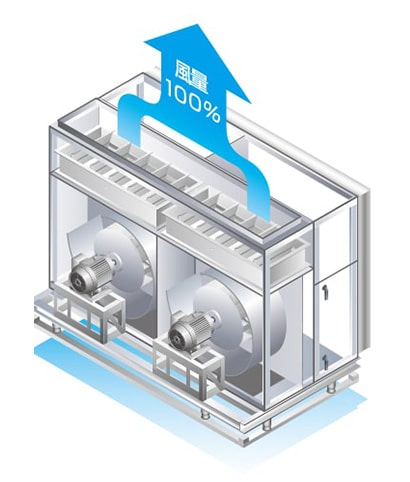

- 42台のファンモータが復旧
-
停止中のファンモーターを再稼働させれば自力式ダンパは自動的に「開」となり、送風をスタート
Value 3 省エネ（部分負荷運転）

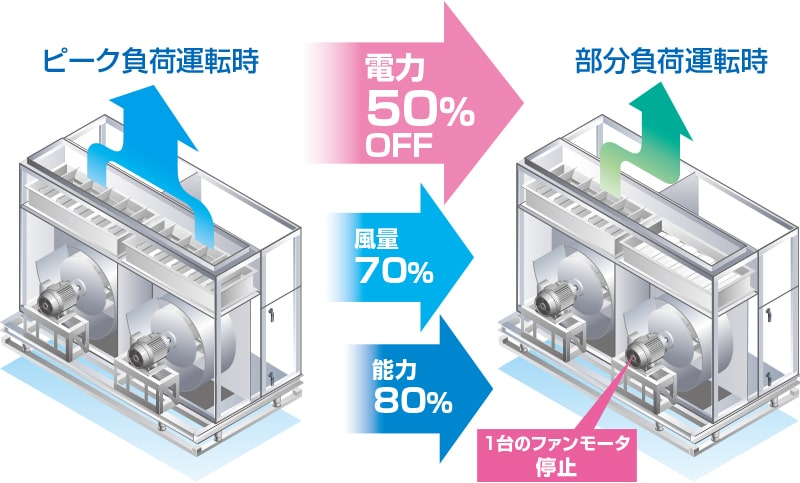

部分負荷時は1台のファンモータを停止することで省エネルギー化を実現
台数制御で、容易に省エネ運転・低炭素運転が可能
空調負荷は、建物の使用状況や在室人員、外気状態などに大きく左右され、年間（シーズン）だけでなく、日間（デイリー）の大部分が部分負荷運転でまかなうことができます。リリーフ エアAHUは、2台のファンモータのどちらか1台を停止するだけで、送風性能を約70％・冷却加熱能力を約80％確保した部分負荷時の省エネ運転が可能。インバータやVAVなどの設備を必要とせず、運転ロスも軽減できます。
