ヒートポンプ空調機
制御システム例
外気混合システム

外気と還気をミキシングさせた外気混合外気システムの制御内容を紹介。

システム

定風量 還気温度制御

概要
  1. 発停制御
    遠方からの発停信号により運転・停止を行います。
  2. 冷暖切替制御
    遠方からの信号により冷房/暖房運転を切り替えます。
    遠方からの送風信号により送風運転を行います。
    送風信号を最優先とし、冷房/暖房運転と送風運転を切り替えます。
  3. 還気温度制御
    還気温度と還気温度設定値により、直膨コイルを段数制御します。
    還気温度設定は遠方より設定します。
    冷房/暖房時は下記動作、送風時は室外機を停止します。

    外気混合1_暖房時

  4. 加湿器制御
    暖房中は給気露点温度と給気露点温度設定値により、気化式加湿器をON/OFF制御します。
    還気(室内)湿度設定は遠方より設定します。(又は内蔵ボリュームにて設定)

    外気混合1_冷房時

  5. インターロック制御
    空調機停止時は室外機、気化式加湿器を停止し、外気ダンパを全閉にします。
  6. 遠方との入出力
  7. 【入力】

    • 発停信号  (DC24Vパルス)
    • 冷暖切替信号(無電圧a接点/ON時冷房)
    • 送風信号  (無電圧a接点/ON時送風)
    • 還気温度設定信号(DC4〜20mA/0〜50℃)
    • 還気湿度設定信号(DC4〜20mA/0〜100%RH)

    【出力】

    • 送風機状態 (無電圧a接点)
    • 一括警報  (無電圧a接点/送風機、室外機一括)
    • フィルタ警報(無電圧a接点)

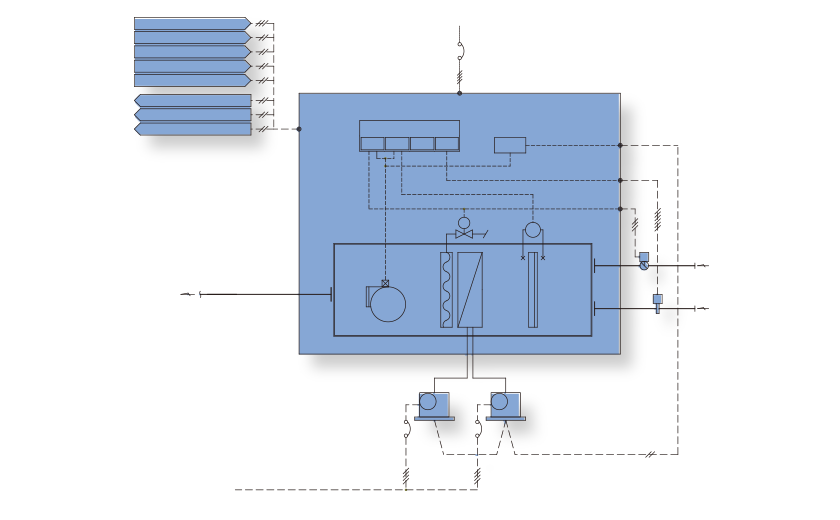

システム図

外気混合1_3

外気混合1_4

空気線図

外気混合1_5

定風量 還気ファン付 還気温度制御

概要
  1. 発停制御
    遠方からの発停信号により運転・停止を行います。
  2. 冷暖切替制御
    遠方からの信号により冷房/暖房運転を切り替えます。
    冷房時は外気温・湿度と還気設定温・湿度により送風運転を行います。
  3. 還気温度制御
    還気温度と還気温度設定値により、直膨コイルを段数制御します。
    還気温度設定は遠方より設定します。
    冷房/暖房時は下記動作、送風時は室外機を停止します。

    外気混合暖房時

  4. 加湿器制御
    暖房中は給気露点温度と給気露点温度設定値により、気化式加湿器をON/OFF制御します。
    還気湿度設定は遠方より設定します。

    外気混合冷房時

  5. ダンパ制御
    空調機運転時は、外気、排気ダンパを全開、還気ダンパを一定開にします。
    但し、送風運転時は、還気ダンパを全閉にします。
  6. インターロック制御
    空調機停止時は室外機、気化式加湿器を停止し、外気ダンパを全閉にします。
  7. 遠方との入出力

    【入力】

    • 発停信号  (DC24Vパルス)
    • 冷暖切替信号(無電圧a接点/ON時冷房)
    • 還気温度設定信号(DC4〜20mA/0〜50℃)
    • 還気湿度設定信号(DC4〜20mA/0〜100%RH)

    【出力】

    • 送風機状態 (無電圧a接点)
    • 一括警報  (無電圧a接点/送風機、室外機一括)
    • フィルタ警報(無電圧a接点)
システム図

外気混合2_3

外気混合2_4

空気線図

外気混合2_5

還気ファン付 全熱交換器付 還気温度制御

概要
  1. 発停制御
    遠方からの発停信号により運転・停止を行います。
  2. 冷暖切替制御
    遠方からの信号により冷房/暖房運転を切り替えます。
    冷房時は外気温・湿度と還気設定温・湿度により送風運転を行います。
  3. 還気温度制御
    還気温度と還気温度設定値により、直膨コイルを段数制御します。
    還気温度設定は遠方より設定します。
    冷房/暖房時は下記動作、送風時は室外機を停止します。

    外気混合システム3暖房時

  4. 加湿器制御
    暖房中は給気露点温度と給気露点温度設定値により、気化式加湿器をON/OFF制御します。
    還気(室内)湿度設定は遠方より設定します。

    外気混合3冷房時

  5. ダンパ制御
    空調機運転時は、外気、排気ダンパを全開、還気ダンパを一定開にします。
    但し、送風運転時は、還気ダンパを全閉にします。
  6. インターロック制御
    空調機停止時は室外機、気化式加湿器を停止し、外気ダンパを全閉にし、外気、排気バイパスダンパを全開にします。
  7. 遠方との入出力

    【入力】

    • 発停信号  (DC24Vパルス)
    • 冷暖切替信号(無電圧a接点/ON時冷房)
    • 還気温度設定信号(DC4〜20mA/0〜50℃)
    • 還気湿度設定信号(DC4〜20mA/0〜100%RH)

    【出力】

    • 送風機状態 (無電圧a接点)
    • 一括警報  (無電圧a接点/送風機、室外機一括)
    • フィルタ警報(無電圧a接点)
システム図

外気混合システム3_システム図

外気混合システム3_記号説明・備考

空気線図

外気混合3_空気線図

可変風量 給気温度制御

概要
  1. 発停制御
    遠方からの発停信号により運転・停止を行います。
  2. 送風機回転数制御
    遠方からの風量可変信号により送風機の回転数制御を行います。
  3. 冷暖切替制御
    遠方からの信号により冷房/暖房運転を切り替えます。
    遠方からの送風信号により送風運転を行います。
    送風信号を最優先とし、冷房/暖房運転と送風運転を切り替えます。
  4. 給気温度制御
    給気温度と給気温度設定値により、室外機を台数制御します。
    給気温度設定は遠方より設定します。
    冷房/暖房時は下記動作、送風時は室外機を停止します。

    外気混合4_暖房時

  5. 加湿器制御
    暖房中は給気露点温度と給気露点温度設定値により、気化式加湿器をON/OFF制御します。
    還気(室内)湿度設定は遠方より設定します。

    外気混合4_冷房時

  6. インターロック制御
    空調機停止時は室外機、気化式加湿器を停止し、外気ダンパを全閉にします。
  7. 遠方との入出力
  8. 【入力】

    • 発停信号  (DC24Vパルス)
    • 冷暖切替信号(無電圧a接点/ON時冷房)
    • 送風信号(無電圧a接点/ON時送風)
    • 給気温度設定信号(DC4〜20mA/0〜50℃)
    • 給気露点温度設定信号(DC4〜20mA/0〜50℃DP)
    • 送風機風量可変信号(DC4〜20mA/0〜100%)

    【出力】

    • 送風機状態 (無電圧a接点)
    • 一括警報  (無電圧a接点/送風機、室外機一括)
    • フィルタ警報(無電圧a接点)
システム図

外気混合4_システム図

外気混合4_記号説明・備考

空気線図

外気混合4_空気線図

可変風量 還気ファン付 給気温度制御

概要
  1. 発停制御
    遠方からの発停信号により運転・停止を行います。
  2. 送風機回転数制御
    遠方からの風量可変信号により送風機の回転数制御を行います。
  3. 冷暖切替制御
    遠方からの信号により冷房/暖房運転を切り替えます。
    遠方からの送風信号により送風運転を行います。
    送風信号を最優先とし、冷房/暖房運転と送風運転を切り替えます。
  4. 給気温度制御
    給気温度と給気温度設定値により、直膨コイルを段数制御します。
    給気温度設定は遠方より設定します。
    冷房/暖房時は下記動作、送風時は室外機を停止します。

    外気混合5_暖房時

  5. 加湿器制御
    暖房中は給気露点温度と給気露点温度設定値により、気化式加湿器をON/OFF制御します。
    給気露点温度設定は遠方より設定します。

    外気混合5_冷房時

  6. ダンパ制御
    空調機運転時は、外気、排気ダンパを全開、還気ダンパを一定開にします。
    但し、送風運転時は、還気ダンパを全閉にします。
  7. インターロック制御
    空調機停止時は室外機、気化式加湿器を停止し、外気、排気ダンパを全閉、還気ダンパを全開にします。
  8. 遠方との入出力

    【入力】

    • 発停信号  (DC24Vパルス)
    • 冷暖切替信号(無電圧a接点/ON時冷房)
    • 送風信号(無電圧a接点/ON時送風)
    • 給気温度設定信号(DC4〜20mA/0〜50℃)
    • 給気露点温度設定信号(DC4〜20mA/0〜50℃DP)
    • 送風機風量可変信号(DC4〜20mA/0〜100%)
    • 還風機風量可変信号(DC4〜20mA/0〜100%)

    【出力】

    • 送風機状態 (無電圧a接点)
    • 一括警報  (無電圧a接点/送風機、室外機一括)
    • フィルタ警報(無電圧a接点)

※給気の最低風量は仕様風量の40%以上確保願います。

システム図

外気混合5_システム図

外気混合5_記号説明・備考

空気線図

外気混合5_空気線図

可変風量 還気ファン付 全熱交換付 給気温度制御

概要
  1. 発停制御
    遠方からの発停信号により運転・停止を行います。
  2. 送風機回転数制御
    遠方からの風量可変(開度)信号により送風機の回転数制御を行います。
  3. 冷暖切替制御
    遠方からの信号により冷房/暖房運転を切り替えます。
    遠方からの送風信号により送風運転を行います。
    送風信号を最優先とし、冷房/暖房運転と送風運転を切り替えます。
  4. 給気温度制御
    給気温度と給気温度設定値により、直膨コイルを段数制御します。
    給気温度設定は遠方より設定します。
    冷房/暖房時は下記動作、送風時は室外機を停止します。

    外気混合6_暖房時

  5. 加湿器制御
    暖房中は給気露点温度と給気露点温度設定値により、気化式加湿器をON/OFF制御します。
    給気露点温度設定は遠方にて設定します。

    外気混合6_冷房時

  6. 排熱回収制御
    冷暖房運転時は全熱交換器を運転します。
    送風運転時は全熱交換器を間欠運転します。
    間欠運転時:運転10分、停止110分(初期値)
  7. ダンパ制御
    空調機運転時は、外気、排気ダンパを全開、還気ダンパを一定開にします。
    但し、送風運転時は、上記に加え、還気ダンパを全閉にし、外気、排気バイパスダンパを全開にします。
  8. インターロック制御
    空調機停止時は室外機、気化式加湿器を停止し、外気、排気ダンパを全閉、外気バイパス、排気バイパスダンパを全閉、還気ダンパを全開にします。
  9. 遠方との入出力

    【入力】

    • 発停信号  (DC24Vパルス)
    • 冷暖切替信号(無電圧a接点/ON時冷房)
    • 送風信号(無電圧a接点/ON時送風)
    • 給気温度設定信号(DC4〜20mA/0〜50℃)
    • 給気露点温度設定信号(DC4-20mA/0〜50℃DP)
    • 送風機風量可変信号(DC4〜20mA/0〜100%)
    • 還風機風量可変信号(DC4〜20mA/0〜100%)

    【出力】

    • 送風機状態 (無電圧a接点)
    • 一括警報  (無電圧a接点/送風機、排風機、全熱交換器、室外機一括)
    • フィルタ警報(無電圧a接点)

※給気の最低風量は仕様風量の40%以上確保願います。

システム図

外気混合6_システム図

外気混合6_記号説明・備考

空気線図

外気混合6_空気線図
