ヒートポンプ空調機
制御システム例
全外気システム

外気処理機等の全外気システムの制御内容を紹介。

システム

定風量 給気温度制御

■概要
  1. 発停制御
    遠方からの発停信号により運転・停止を行います。
  2. 冷暖切替制御
    遠方からの信号により冷房/暖房運転を切り替えます。
    遠方からの送風信号により送風運転を行います。
    送風信号を最優先とし、冷房/暖房運転と送風運転を切り替えます。
  3. 給気温度制御
    給気温度と給気温度設定値により、直膨コイルを段数制御します。
    給気温度設定は遠方より設定します。
    冷房/暖房時は下記動作、送風時は室外機を停止します。

    冷房時・暖房時

  4. 加湿器制御
    暖房中は給気露点温度と給気露点温度設定値により、気化式加湿器をON/OFF制御します。
    給気露点温度設定は遠方より設定します。

    加湿器制御

  5. インターロック制御
    空調機停止時は室外機、気化式加湿器を停止し、外気ダンパを全閉にします。
  6. 遠方との入出力
  7. 【入力】

    • 発停信号  (DC24Vパルス)
    • 冷暖切替信号(無電圧a接点/ON時冷房)
    • 送風信号  (無電圧a接点/ON時送風)
    • 給気温度設定信号  (DC4〜20mA/0〜50℃)
    • 給気露点温度設定信号(DC4〜20mA/0〜50℃DP)

    【出力】

    • 送風機状態 (無電圧a接点)
    • 一括警報  (無電圧a接点/送風機、室外機一括)
    • フィルタ警報(無電圧a接点)

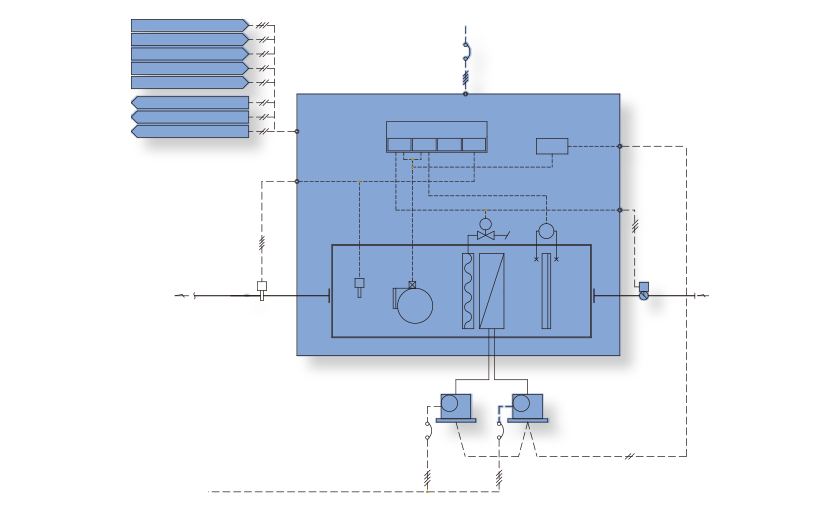

システム図

システム図

システム図説明表

空気線図

空気線図

定風量 排気ファン付 給気温度制御

概要
  1. 発停制御
    遠方からの発停信号により運転・停止を行います。
  2. 冷暖切替制御
    遠方からの信号により冷房/暖房運転を切り替えます。
    遠方からの送風信号により送風運転を行います。
    送風信号を最優先とし、冷房/暖房運転と送風運転を切り替えます。
  3. 給気温度制御
    給気温度と給気温度設定値により、直膨コイルを段数制御します。
    給気温度設定は遠方より設定します。
    冷房/暖房時は下記動作、送風時は室外機を停止します。

    冷房時・暖房時

  4. 加湿器制御
    暖房中は給気露点温度と給気露点温度設定値により、気化式加湿器をON/OFF制御します。
    給気露点温度設定は遠方より設定します。

    加湿器制御

  5. インターロック制御
    空調機停止時は室外機、気化式加湿器を停止し、外気、排気ダンパを全閉にします。
  6. 遠方との入出力
  7. 【入力】

    • 発停信号  (DC24Vパルス)
    • 冷暖切替信号(無電圧a接点/ON時冷房)
    • 送風信号  (無電圧a接点/ON時送風)
    • 給気温度設定信号  (DC4〜20mA/0〜50℃)
    • 給気露点温度設定信号(DC4〜20mA/0〜50℃DP)

    【出力】

    • 送風機状態 (無電圧a接点)
    • 一括警報  (無電圧a接点/送風機、室外機一括)
    • フィルタ警報(無電圧a接点)
システム図

システム図

システム図表

空気線図

空気線図

定風量 排気ファン付 全熱交換機付 給気温度制御

概要
  1. 発停制御
    遠方からの発停信号により運転・停止を行います。
  2. 冷暖切替制御
    遠方からの信号により冷房/暖房運転を切り替えます。
    遠方からの送風信号により送風運転を行います。
    送風信号を最優先とし、冷房/暖房運転と送風運転を切り替えます。
  3. 給気温度制御
    給気温度と給気温度設定値により、直膨コイルを段数制御します。
    給気温度設定は遠方より設定します。
    冷房/暖房時は下記動作、送風時は室外機を停止します。

    冷房時・暖房時

  4. 加湿器制御
    暖房中は給気露点温度と給気露点温度設定値により、気化式加湿器をON/OFF制御します。
    給気露点温度設定は遠方より設定します。

    加湿器制御

  5. 排熱回収制御
    冷暖房運転時は全熱交換器を運転します。
    送風運転時は全熱交換器を間欠運転します。
    間欠運転時:運転10分、停止110分(初期値)
  6. インターロック制御
    空調機停止時は室外機、気化式加湿器を停止し、外気、排気ダンパを全閉にします。
  7. 遠方との入出力
  8. 【入力】

    • 発停信号  (DC24Vパルス)
    • 冷暖切替信号(無電圧a接点/ON時冷房)
    • 送風信号  (無電圧a接点/ON時送風)
    • 給気温度設定信号  (DC4〜20mA/0〜50℃)
    • 給気露点温度設定信号(DC4〜20mA/0〜50℃DP)

    【出力】

    • 送風機状態 (無電圧a接点)
    • 一括警報  (無電圧a接点/送風機、室外機一括)
    • フィルタ警報(無電圧a接点)
システム図

システム図

システム図説明

空気線図

空気線図
