ファンコイルユニット（FCU）
ソリューション形病院用ファンコイルユニット ダクト形（4床用）
利用施設
- 病院
特長
よりきめ細かな個別空調を実現する
ダクト接続のため、柱の位置や間取りなど、室内環境の影響を受けることなく、設置可能です。室内温熱環境のバランスを保ちながら、きめ細かな個別制御が行えます。（風量無段階調整）

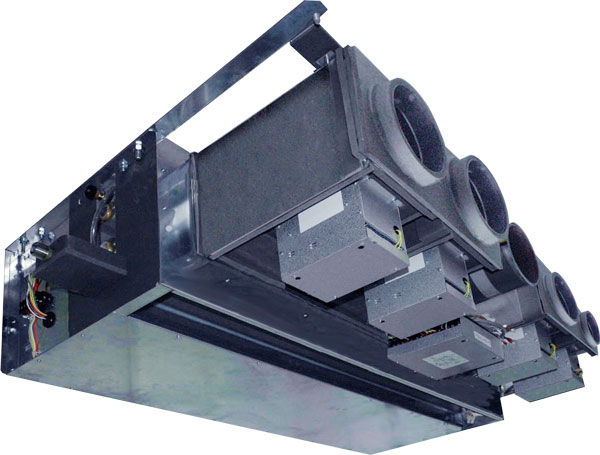

■SBUR-4型（4床用）
各床の風量調整
1台のファンコイルで複数の個別空間の風量を調整できます。また、負荷などに応じてベットごとの最大風量の配分を変更することも可能です。さらにベット間の通路（共有スペース）まで快適さを確保できます。
豊富なバリエーション
ファンコイル形式や制御方式に選択肢があり、自由な設計が可能です。
快適な環境の実現
CAV組込により、スイッチ操作後の風量変化がなく快適な環境を維持します。
容易な操作性
個別スイッチは容易な操作性を実現しています。
高いメンテナンス性
広く開口できるファンコイル構造により、高いメンテナンス性を実現しています。
ファンコイルの制御
汎用のスイッチ、パワーユニットが採用できます。
各床の風量調整
個別スイッチにより各CAVをコントロールします。

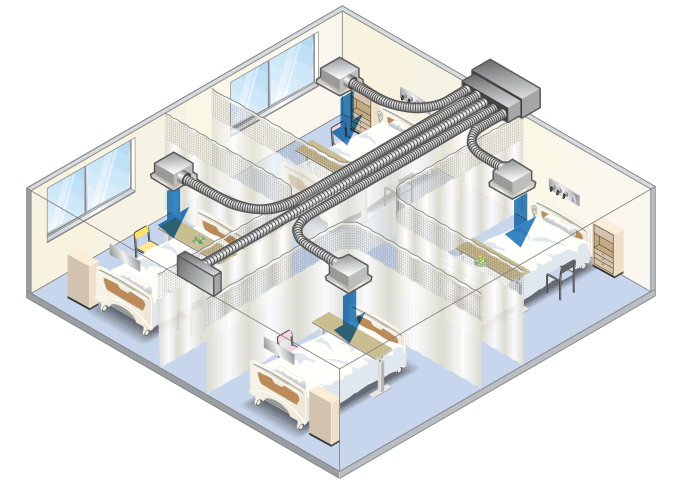

システム構成
■仕様表
| 型式 | SBUR-4［4床用］ | |
| 風量 m3/h | 1200（1床当り250m3/h共用部200m3/h） | |
| 冷房能力 kW | 顕熱量 | 5.36 |
| 全熱量 | 6.58 | |
| 暖房能力 kW | 11.67 | |
| 水量 L/min | 18.9 | |
| 水圧損失 kPa | 26.0 | |
| 消費電力 W | ファンモータ | 185 |
| STU2 | 5×4 | |
| 運転電流 A | ファンモータ | 2.10 |
| STU2 | 0.05×4 | |
| 騒音 dB(A) | 50.0 | |
| 概算質量 kg | 75.0 | |
| コイル保有水量 L | 2.5 | |
| 外装 | 溶融亜鉛めっき鋼板 | |
| 送風機 | シロッコファン | |
| 電動機 | コンデンサラン単相誘導電動機（4極、E種絶縁） | |
| 電源 | 単相 100V 50/60Hz | |
| コイル | 銅チューブ、アルミスリットフィン | |
| コイル試験圧力 | 1.0MPa | |
| ドレンパン | ステンレス鋼板 | |
| エアフィルタ | PPハニカム | |
＜注記＞
- 冷房能力は、入口空気DB27℃、WB19℃、入口水温7℃、温度上昇5℃での値です。
- 暖房能力は、入口空気DB20℃、入口水温60℃、冷房時と同一水量での値です。
- 冷房能力、暖房能力、消費電力、運転電流は、「H」運転時における値です。
- 騒音は、防音室にてユニットの各表面より1mの位置で測定した値です。
- 運転電流は使用条件により変動する場合があります。
- 風量は、機外静圧30Pa時の値です。

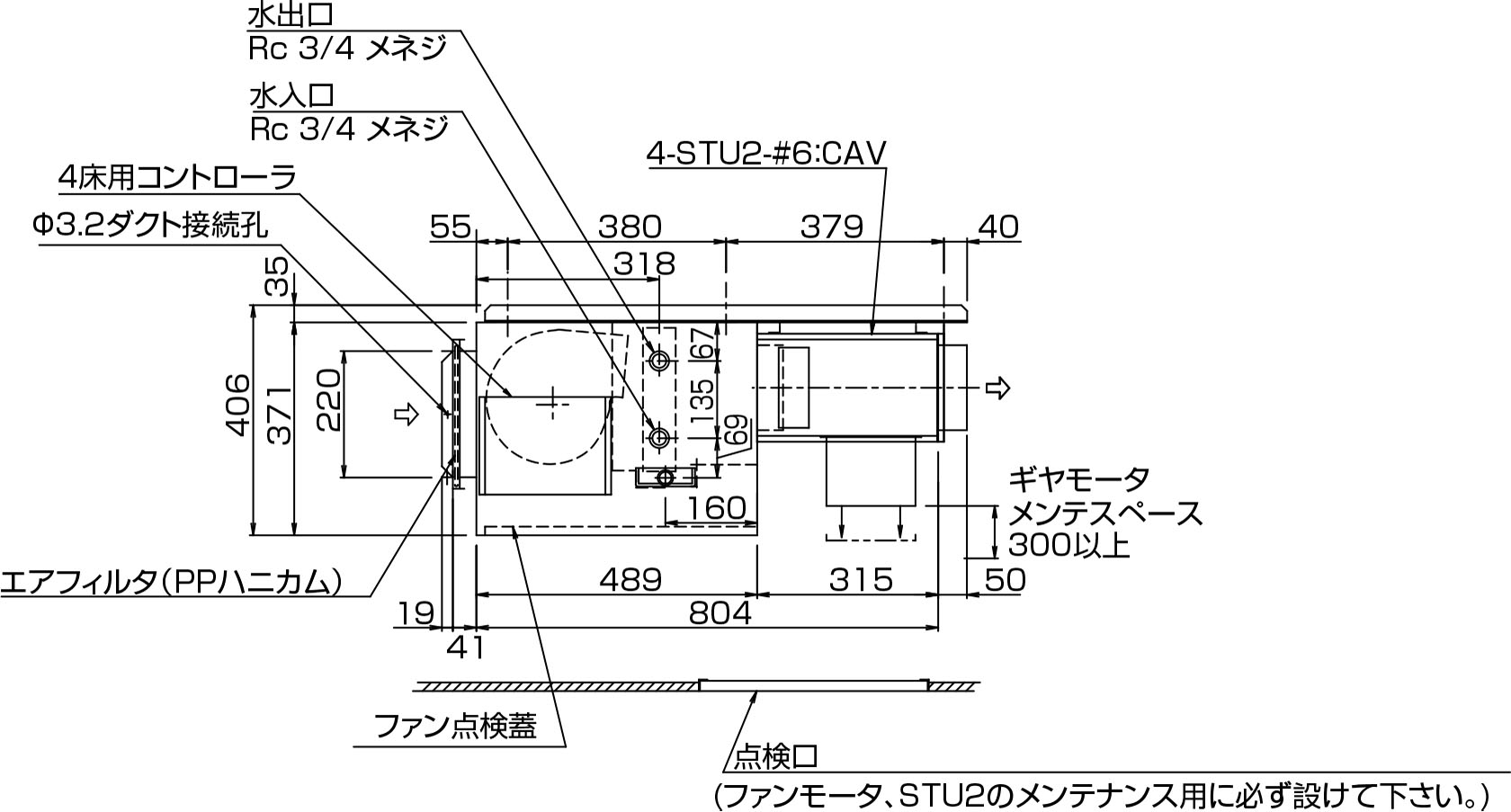

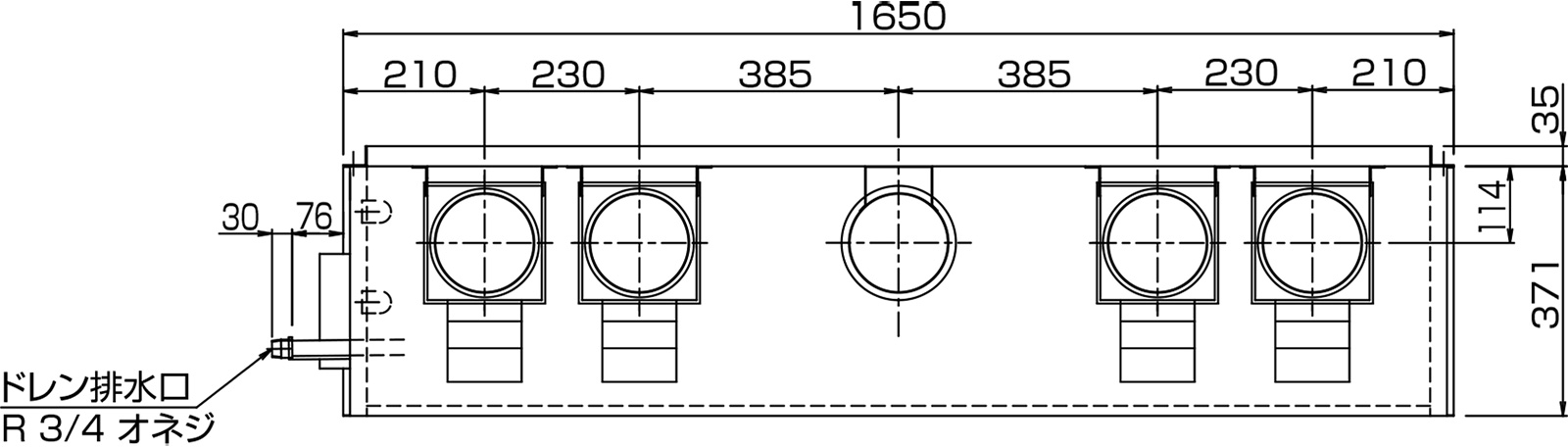

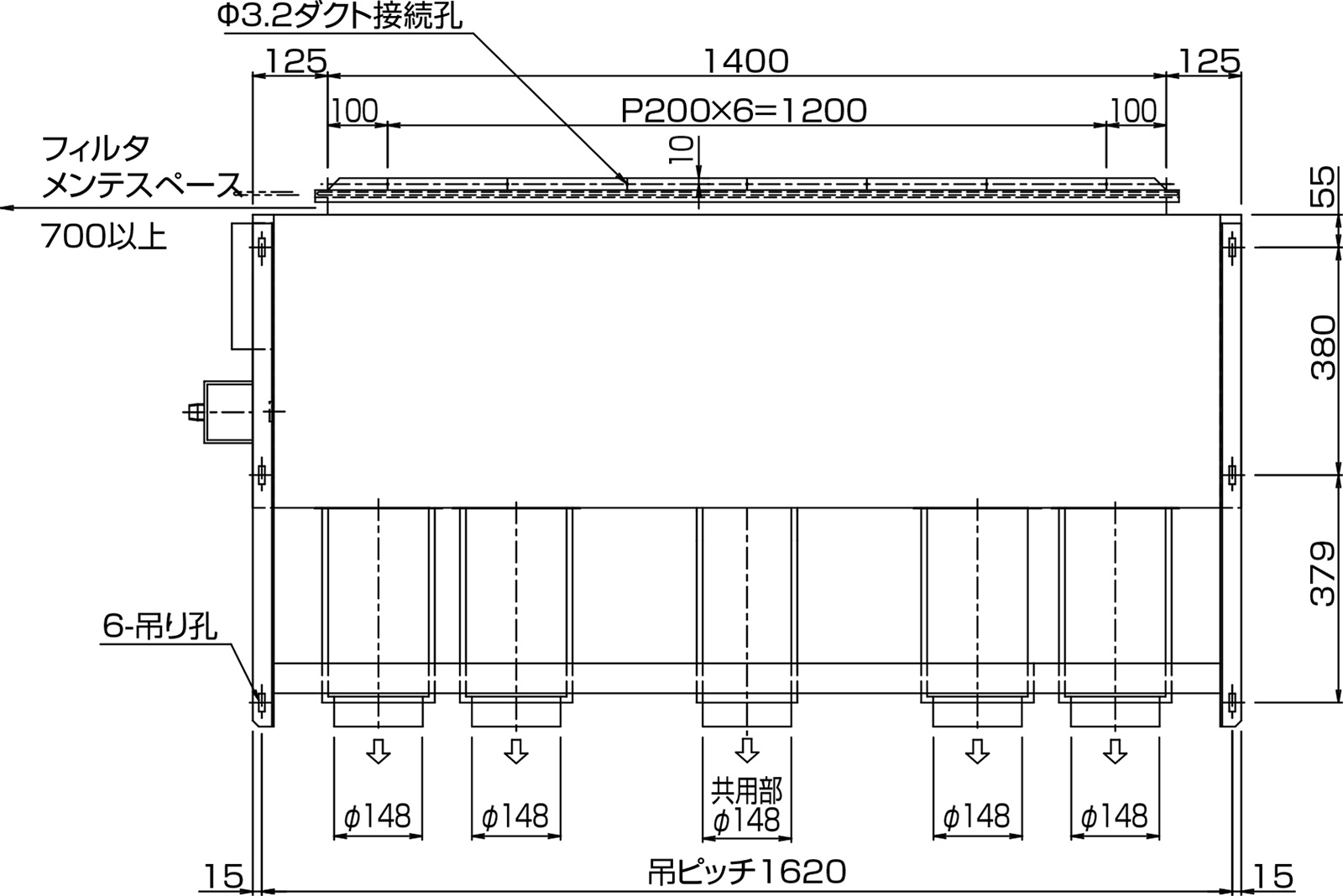

■外形寸法図
