ファンコイルユニット(FCU)

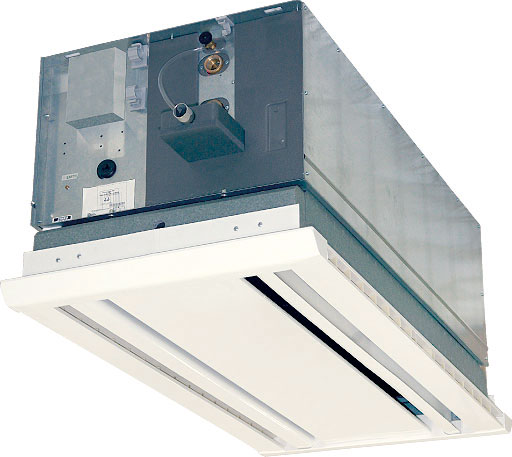

ソリューション形病院用ファンコイルユニット 天井カセット形(4床用)
利用施設
- 病院
特長

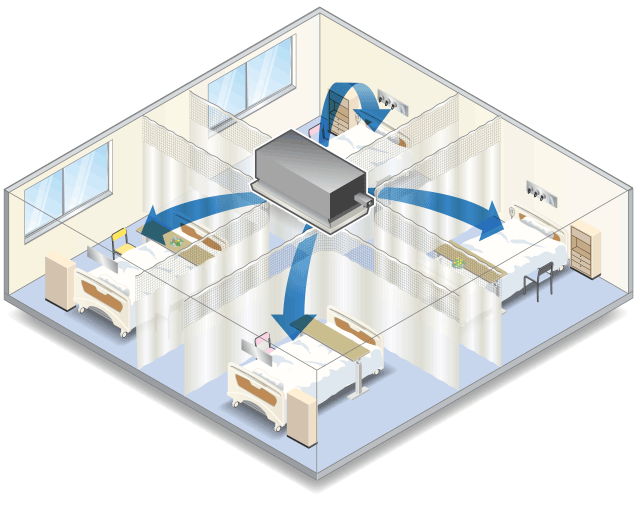

誘引型吹出口形状の採用により、各床の快適性を実現
独自の吹出口形状と、風量調節ベーンの動作により、部分負荷時にはベーンを絞り、吹出し速度を上げると同時に空気の誘引量を増やすことで、定格負荷時と変わらない送風量と気流到達距離を確保。また省エネモータの採用により、消費電力を大幅に削減可能です。風量調整は、ステップ制御(L・M・H)で行えます。
■CPH型

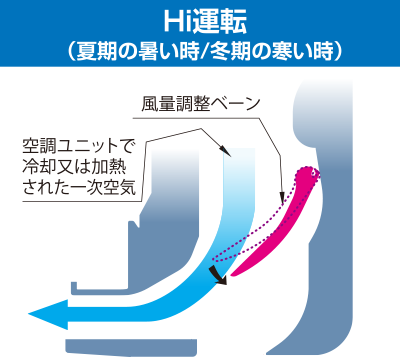

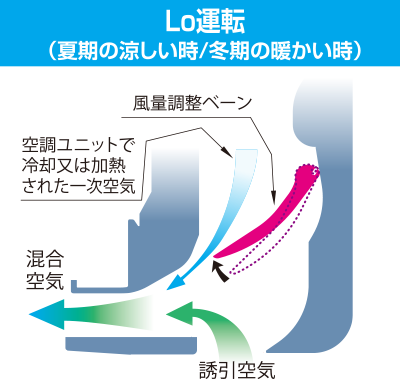

誘引型吹出口形状の採用(特許出願中)
部分負荷時でも、室内空気を誘引することにより定格負荷時と同等な送風量となり、到達距離を確保することが出来ます。

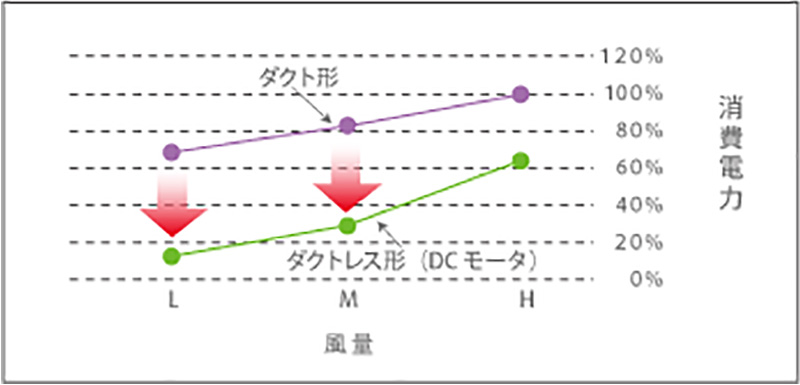

DCモータの採用で節電
部分負荷時では、さらに高効率。L、Mモードでの運転時間を長くすることで、消費電力の節電につながります。
ファンモータの回転数を自動制御
各床の送風量を演算し、ファンモータの回転数を自動制御します。

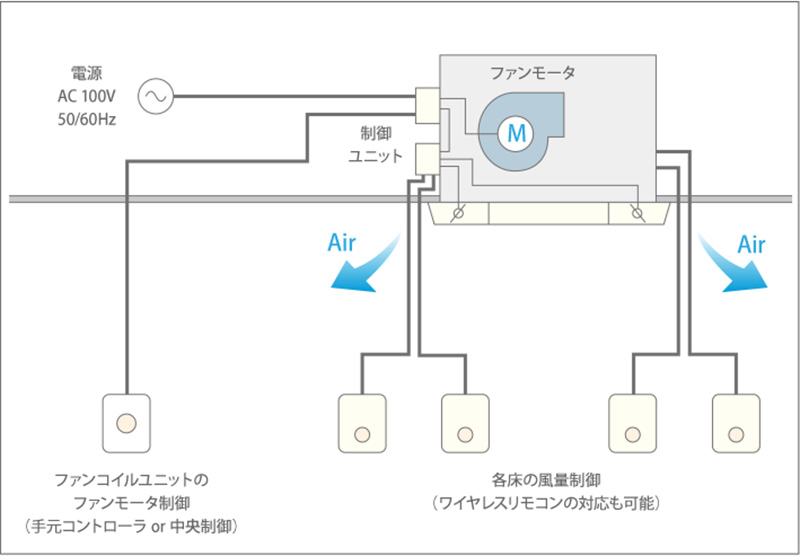

システム構成

■仕様表
型式 | CPH[4床用] | |
風量 m3/h | 1000(1床当り250m3/h) | |
冷房能力 kW | 顕熱量 | 4.68 |
全熱量 | 6.02 | |
暖房能力 kW | 10.18 | |
水量 L/min | 7.5 | |
水圧損失 kPa | 21.5 | |
消費電力 W | 100 | |
運転電流 A | 2.00 | |
騒音 dB(A) | 45.0 | |
概算質量 kg | 本体 | 38.0 |
パネル | 8.0 | |
コイル保有水量 L | 2.4 | |
外装 | 溶融亜鉛めっき鋼板 | |
送風機 | シロッコファン | |
電動機 | DCブラシレスモータ | |
電源 | 単相 100V 50/60Hz | |
コイル | 銅チューブ、アルミスリットフィン | |
コイル試験圧力 | 1.0MPa | |
ドレンパン | ステンレス鋼板 | |
エアフィルタ | PPハニカム | |
天井パネル | 合成樹脂 |
<注記>
- 冷房能力は、入口空気DB27℃、WB19℃、入口水温7℃、温度上昇5℃での値です。
- 暖房能力は、入口空気DB20℃、入口水温60℃、冷房時と同一水量での値です。
(注記1.2.とも測定条件はJIS A4008に準拠) - 騒音は、防音室にてユニットの各表面より1mの位置で測定した値です。
- 運転電流は使用条件により変動する場合があります。

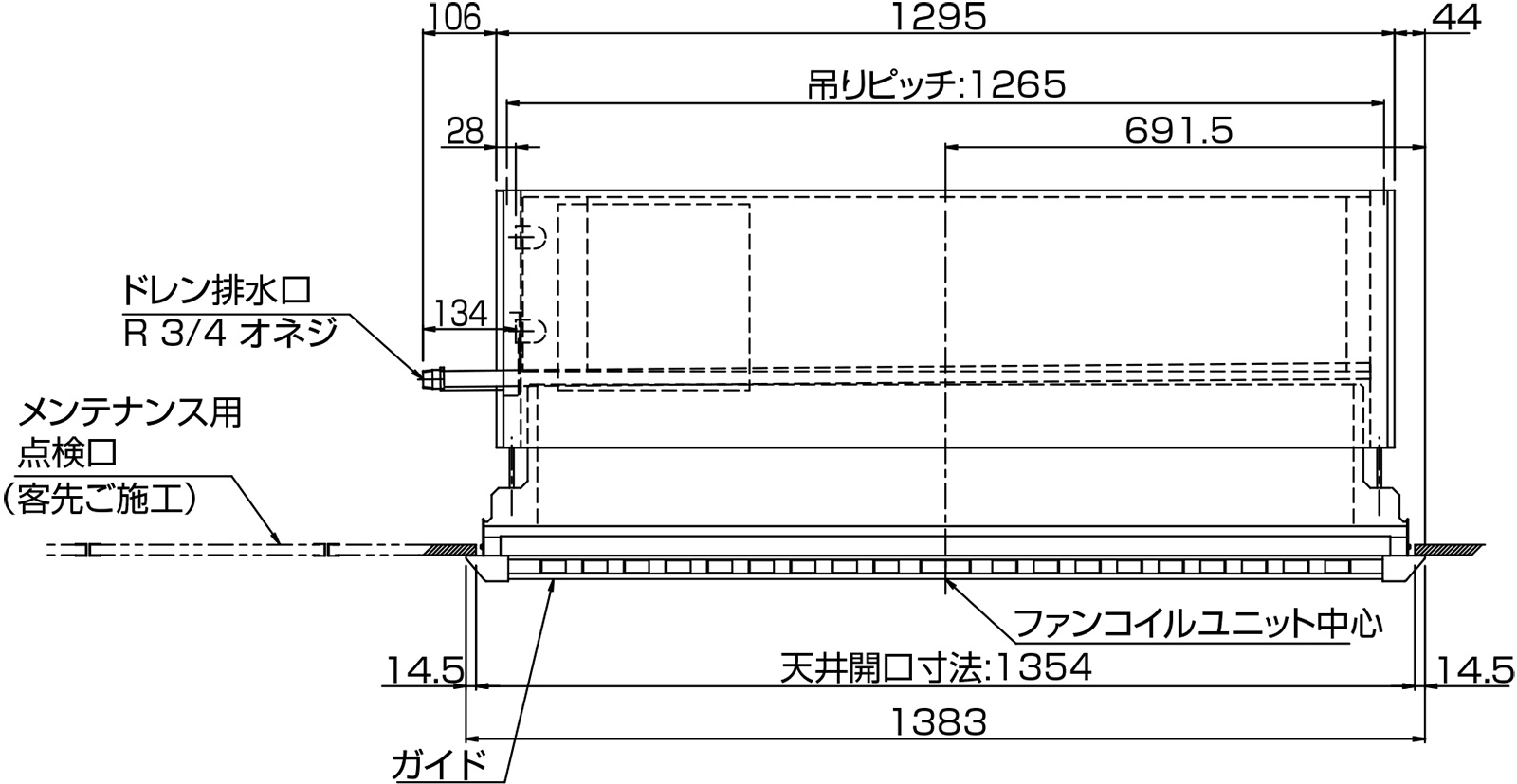

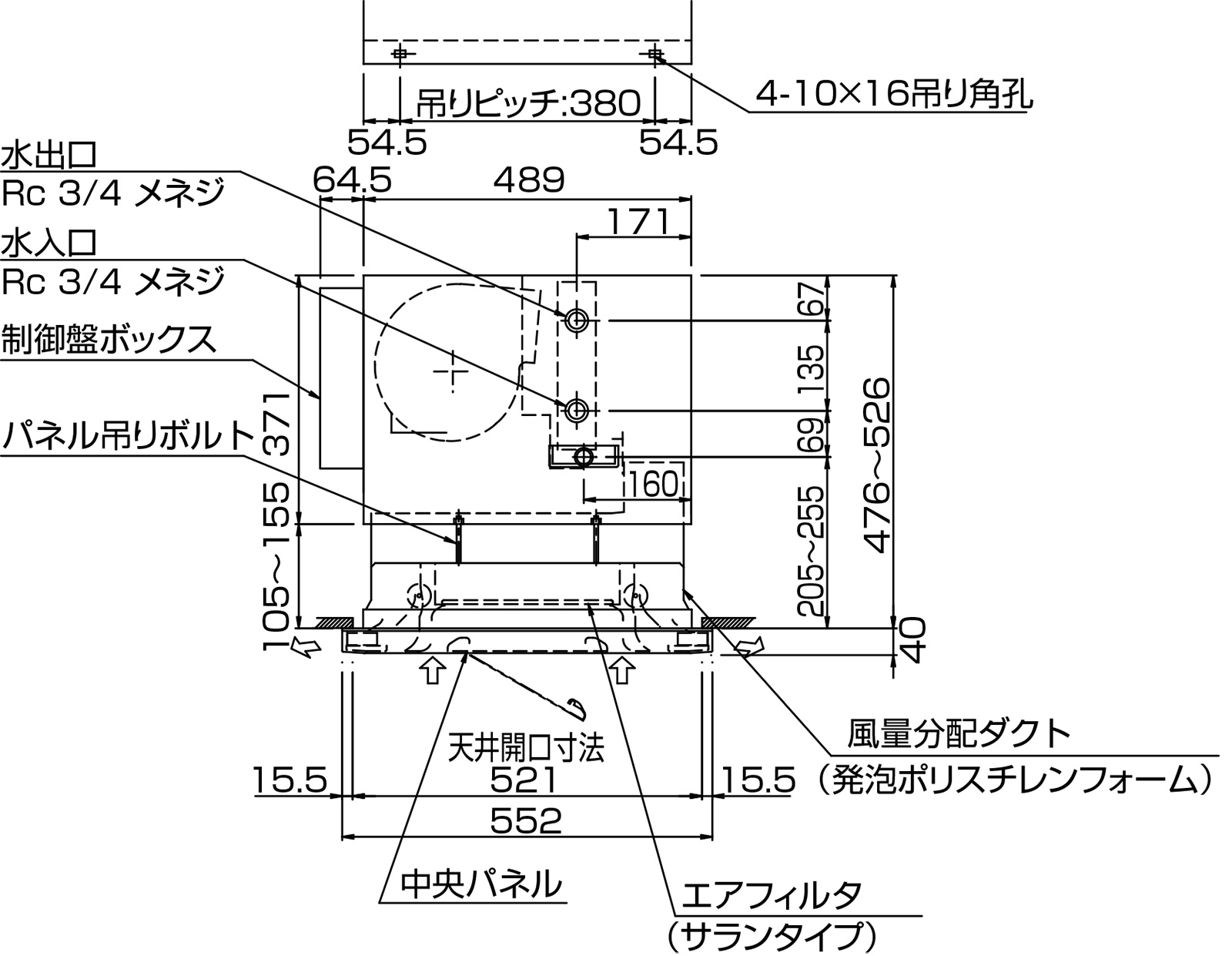

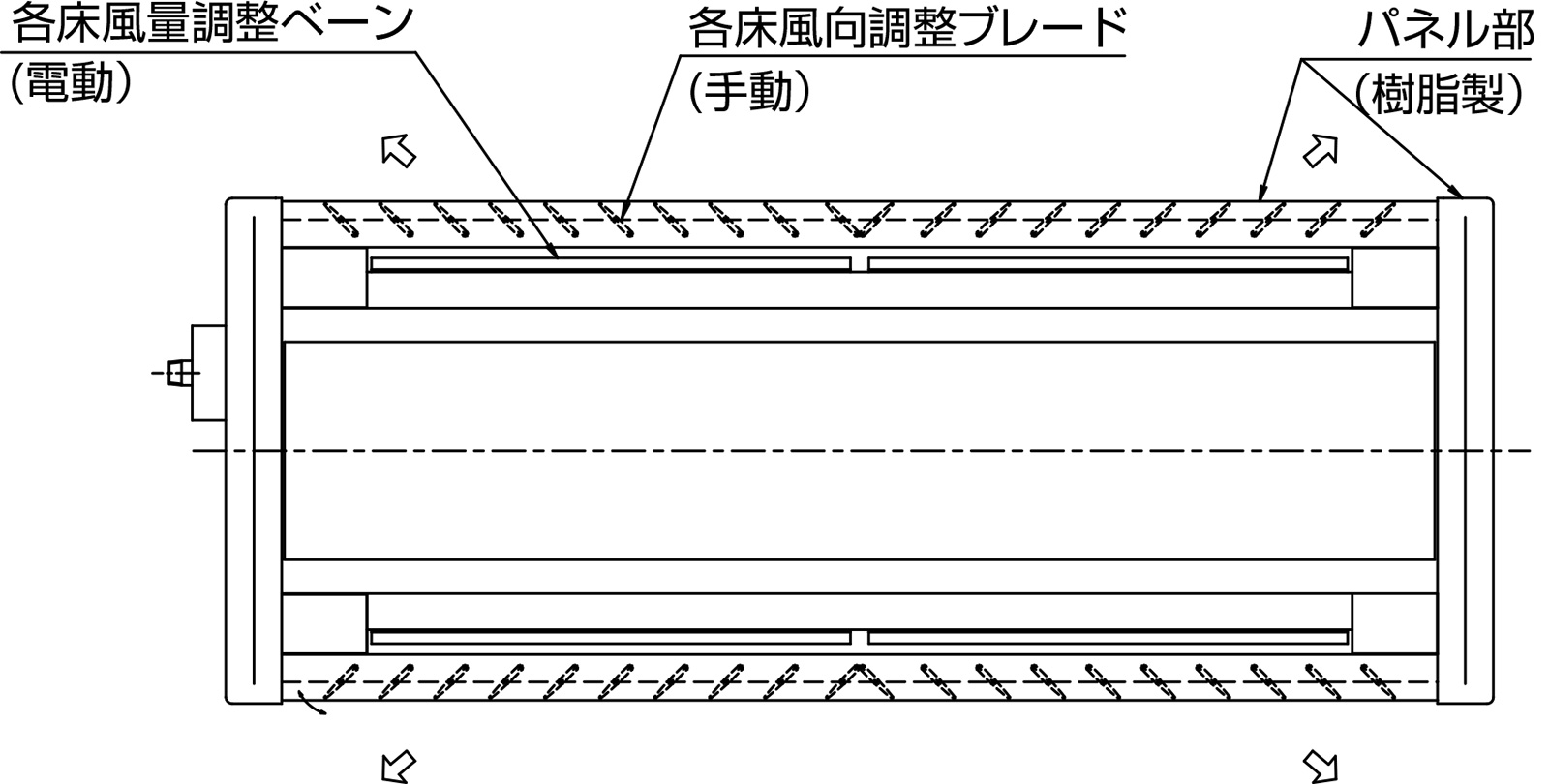

■外形寸法図
