エアターミナルユニット電子式 VAV・CAVユニット（STU2）
利用施設
- ホテル
特長
- 亜鉛鋼板で構成。フレキシブルダクト接続用丸型ホッパ付き。
- 亜鉛鋼板の一枚翼。
- ギヤヘッド一体にパルスモータとマイコンを搭載したコントロール部を一体化したコンパクト構造。風量制御ダンパの駆動軸とギヤのかみ合わせにより取付け容易。パルスモータの特長を生かした全閉位置の自動検出により、リミットスイッチは不要。下部の点検孔よりダンパ開度状態の目視確認が可能。
- 熱線式（ホットサーミスタ）エアフローセンサによる高い信頼性とともに、独自のアルゴリズムによる各ダンパ開度における偏流を考慮したマイコン制御により、風速検出を最適化。
- 点検蓋より風速センサの点検や脱着が容易。
- ワイヤレスリモコン対応
手元スイッチへの電源や計装線が不要なワイヤレスリモコン対応です。オフィスや店舗のレイアウト変更の場合も、手元スイッチの移設工事は不要。天井に設置した受信器に向けてボタンを操作するだけで、エアコン感覚で容易にコントロールできます。 - 省エネ機能
受信器に内蔵した照度センサにより、室内照度を検出し、不使用室の空調カットやエネルギーの制限を行う独自の省エネ制御を搭載。照明と連動した省エネ制御は、目的に応じて選択できます。 - 正確な定風量性
ダンパ開度による偏流の影響をマイコンでの独自アルゴリズムで解消することにより風速検出を最適化し、ダクト内の静圧変動時における定風量性が向上しました。 - 信頼性を向上
ダンパ駆動用にパルスモータを採用し、熱線式風速センサとマイコンを搭載したコントローラにより、確かな信頼性を実現します。 - シンプル構造
本体は、鋼板製角形ユニット形状で1枚翼ダンパのシンプルな構造です。 - 設置方向が自由
風速センサやダンパ翼が重力の影響を受けないため、取付方向の制限がありません。（ただし、ダンパ軸は水平） - 柔軟な制御性
外部信号入力、風速信号出力、親子間連動にも柔軟に対応。CAVにおいては手元スイッチによる手動風量設定も可能です。 - 容易なメンテナンス性
風量設定や制御パラメータの変更は専用ツールで容易に行えます。

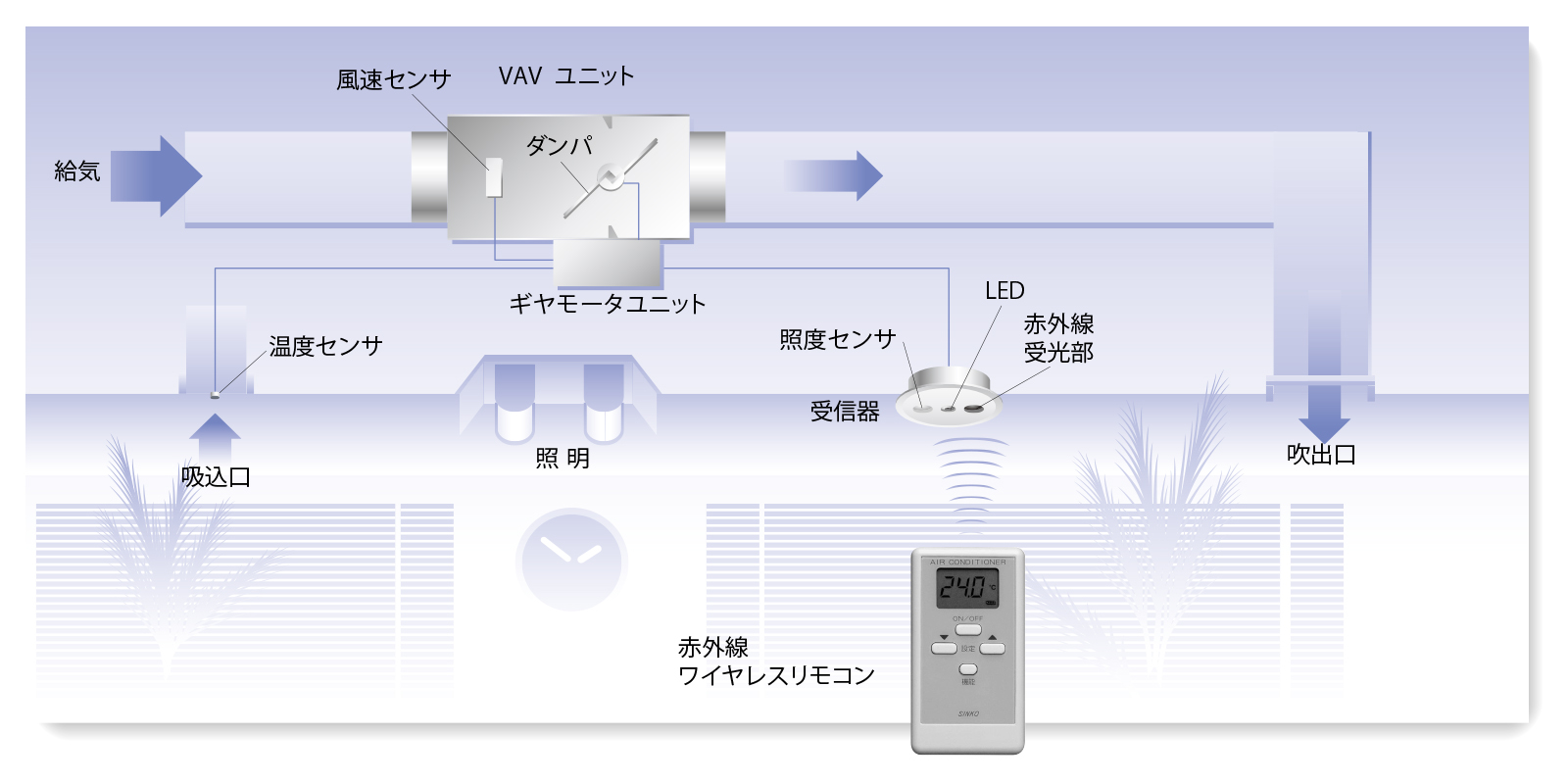

システム構成

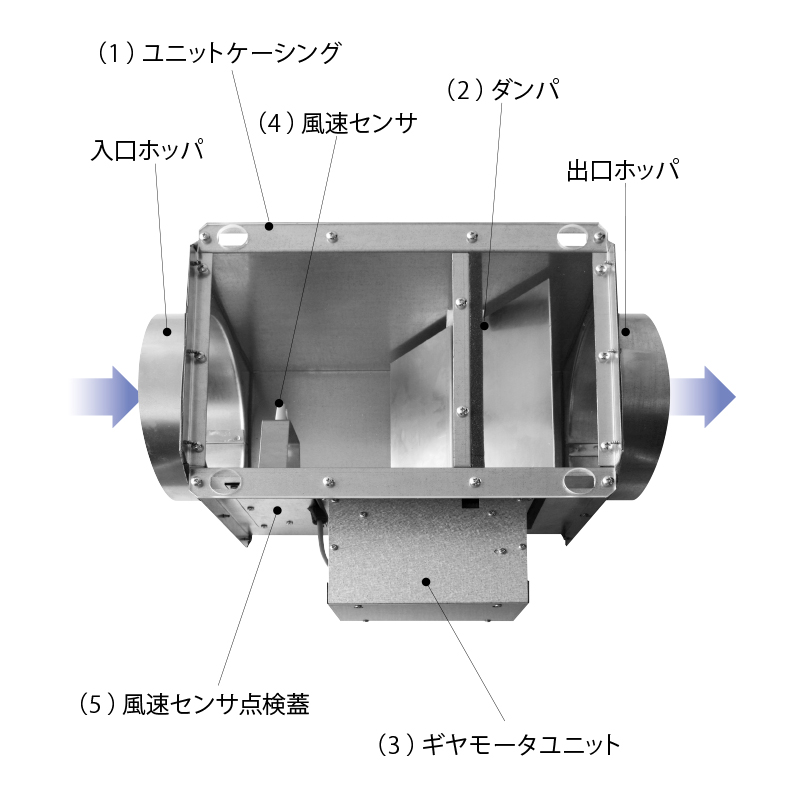

VAVユニットはギヤモータと制御基板を内蔵したギヤモータユニット、および風速センサ、温度センサで構成されます。また、ワイヤレスおよび省エネ機能は、天井に設置する受信器とユーザーが操作を行うワイヤレスリモコンで構成されます。
省エネ機能（オプション）
受信器に内蔵した照度センサにより省エネ制御を行います。照明のON/OFF に連動した省エネ制御は下記より選択可能です。
- ダンパを強制的に全閉
会議室などで「空室（消灯）」時に、空調を停止（全閉）できます。 - 強制的に最小風量に制御
共用部など時間外（消灯）時に最小限の送風量のみ確保できます。 - 設定温度を夏期＋2℃、冬期-2℃に温度制御
一般事務所の休み時間（消灯）などに、空調エネルギーの制限ができます。
ワイヤレスリモコン（オプション）
ワイヤレス受信器には赤外線受光部、照度センサ、状態表示LED が内蔵されています。 室内の天井に取り付け、ワイヤレスリモコンによりVAV/CAVの運転および停止の操作が行えます。また、VAVにおいては温度の調節が行えます。照度センサは室内の明るさを検出し、照明の点灯、消灯状態が容易に判断でき、消灯時の省エネ制御を行います。さらに、状態表示LEDによりユニットの運転状態が確認できます。
ワイヤレス受信機
ワイヤレスリモコン （イメージ）
基本仕様
| 電源電圧 | AC24V±10% 50/60Hz |
| 消費電力 | 5VA |
| 送風温度範囲 | 0〜50℃（結露なきこと） |
| 風速範囲 | 0〜20m/s |
| 最大前後差圧 | 750Pa |
| 本体材質 | 亜鉛鋼板 |
| 取付方向 | 水平、垂直、斜め（但し、ダンパ軸は水平のこと） |
| 風量範囲 | 85〜5440m3/h |
| 風速センサ | 熱線式風速センサ（温度補償型） |
| ダンパ駆動モータ | パルスモータ |
制御仕様
| 設定温度範囲 | 16〜30℃（手元スイッチ、ワイヤレスリモコン） |
|---|---|
| 0〜50℃（外部設定信号） | |
| 風量設定範囲 | 最小〜最大風量（手元スイッチ、ワイヤレスリモコン） |
| 温度センサ | サーミスタ 0〜50℃ 精度±0.5℃ |
| ダンパ動作時間 | 約 90 秒（全閉←→全開） |
| 制御方式 | マイコン（比例積分制御） |
| 冷暖房切替 | 外部信号による |
オプション
| 電源電圧 | AC100V用トランス |
| 温度センサ | ダクト型、室内型 |
| 手元スイッチ | 運転/停止、温度調節、風量調節、運転/停止＋温度調節、運転/停止＋風量調節 |
| 設定の連動 | ユニットの連動時は絶縁用電源トランスを内蔵 |
| 全開許容信号出力 | 無電圧接点出力×2点 |
| 風速信号出力 | DC 0〜5V 出力 |
| ワイヤレス受信器 | 赤外線受光部、照度センサ、状態表示LED |
| ワイヤレスリモコン | 運転/停止、温度調節（風量調節） |

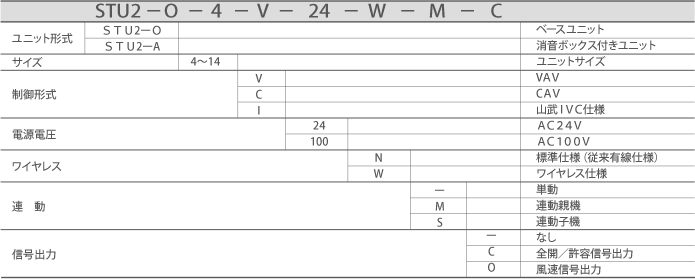

標準機種と型式

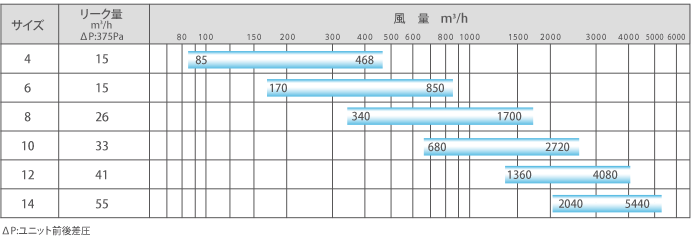

サイズと風量（定風量保証範囲線図）
VAV（Variable Air Volume:可変風量装置）の制御仕様
| 項 目 | 内 容 | ギヤモータユニット | 結線図 |
|---|---|---|---|
| 電源電圧 | AC24V | 標準対応 | 詳細はこちら |
| AC100V | オプション | 詳細はこちら | |
| 温度センサ （オプション） |
ダクト型 | 標準対応 | 詳細はこちら |
| 室内型 | 詳細はこちら | ||
| 手元スイッチ （オプション） |
運転／停止 | 標準対応 | 詳細はこちら |
| 温度調節 | 詳細はこちら | ||
| 運転／停止＋温度調節 | 詳細はこちら | ||
| 冷暖房切替 | 外部冷暖房切替 | 標準対応 | 詳細はこちら |
| 冷房固定 | 詳細はこちら | ||
| 暖房固定 | 詳細はこちら | ||
| 外部入力信号 （温度、風量） |
DC0～10V（0～50℃）仕様 | オプション | 詳細はこちら |
| DC4～20mA（0～50℃）仕様 | 詳細はこちら | ||
| DC0～10V（MIN～MAX）仕様 | 詳細はこちら | ||
| DC4～20mA（MIN～MAX）仕様 | 詳細はこちら | ||
| 0～135Ω（他社サーモ）仕様 | 詳細はこちら | ||
| 連動制御 | 運転信号 | オプション | 詳細はこちら |
| 冷暖房切替信号 | 詳細はこちら | ||
| 設定（温度、風量）信号 | 詳細はこちら | ||
| 外部出力信号 | 全開／許容信号出力 | オプション | 詳細はこちら |
| 風速信号出力 | 詳細はこちら | ||
| ワイヤレス仕様 | 省エネ機能付き | オプション | 詳細はこちら |

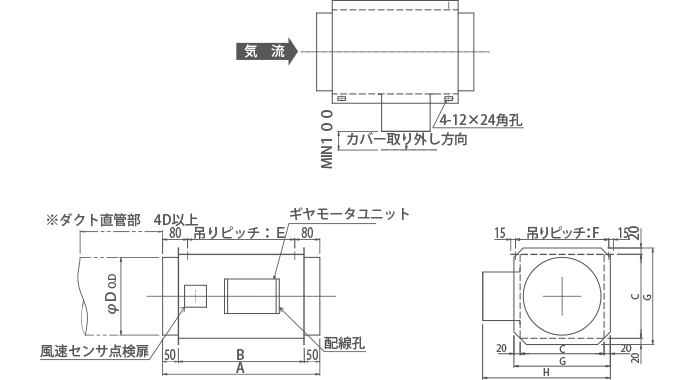

外形図形・寸法表
STU2-O型（ベースユニット）
| ユニット サイズ | A | B | C | D | E | F | G | H | 製品質量 kg | 定風量範囲 m3/h |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 415 | 315 | 168 | 98 | 255 | 198 | 208 | 310 | 5.5 | 85〜468 |
| 6 | 415 | 315 | 168 | 148 | 255 | 198 | 208 | 310 | 5.5 | 170〜850 |
| 8 | 440 | 340 | 218 | 198 | 280 | 248 | 258 | 360 | 7 | 340〜1700 |
| 10 | 502 | 402 | 268 | 248 | 342 | 298 | 308 | 410 | 8.5 | 680〜2720 |
| 12 | 567 | 467 | 318 | 298 | 407 | 348 | 358 | 460 | 11 | 1360〜4080 |
| 14 | 631 | 531 | 368 | 348 | 471 | 398 | 408 | 510 | 14 | 2040〜5440 |
STU2-A型（消音ボックス付き）
| ユニット サイズ | A | B | C | D | E | F | G | H | I | 製品質量 kg | 定風量範囲 m3/h |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 1155 | 315 | 168 | 98 | 255 | 198 | 208 | 310 | 236 | 12 | 85〜468 |
| 6 | 1155 | 315 | 168 | 148 | 255 | 198 | 208 | 310 | 236 | 12 | 170〜850 |
| 8 | 1180 | 340 | 218 | 198 | 280 | 248 | 258 | 360 | 286 | 15 | 340〜1700 |
| 10 | 1242 | 402 | 268 | 248 | 342 | 298 | 308 | 410 | 336 | 18 | 680〜2720 |
| 12 | 1307 | 467 | 318 | 298 | 407 | 348 | 358 | 460 | 386 | 22 | 1360〜4080 |
| 14 | 1371 | 531 | 368 | 348 | 471 | 398 | 408 | 510 | 436 | 27 | 2040〜5440 |
オプション機器
温度センサ

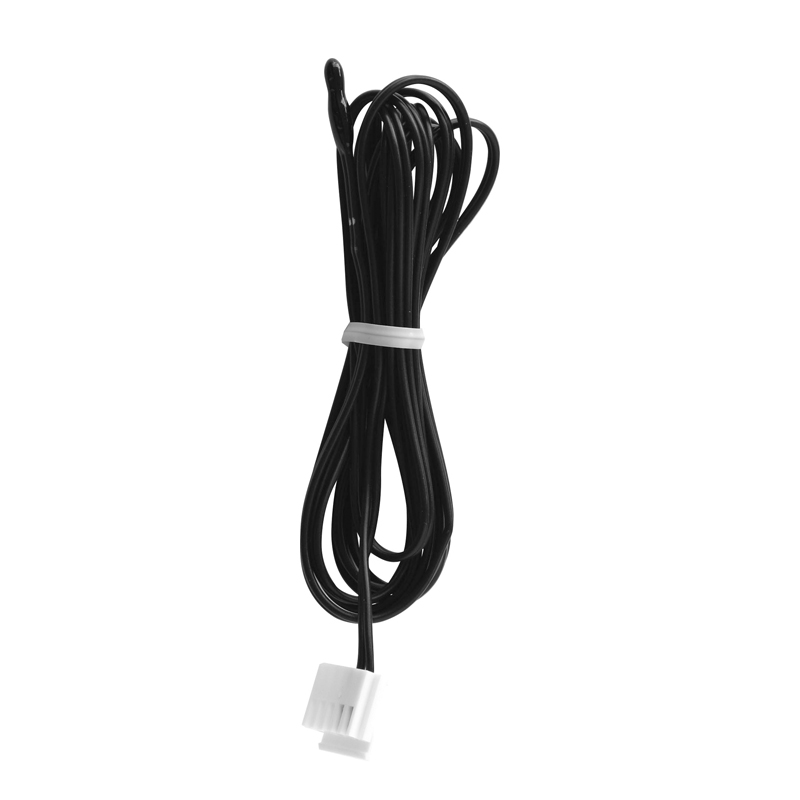

型式 TC-1
ダクト型温度センサ
天井吸込スリット部などに取り付けるVAV用のダクト型温度センサです。
なるべく室内に近く空気の流れがあるところに取り付けてください。
| ケーブル長さ | 2m |
| センサ | サーミスタ式 |
| 精度 | ±0.5℃ |

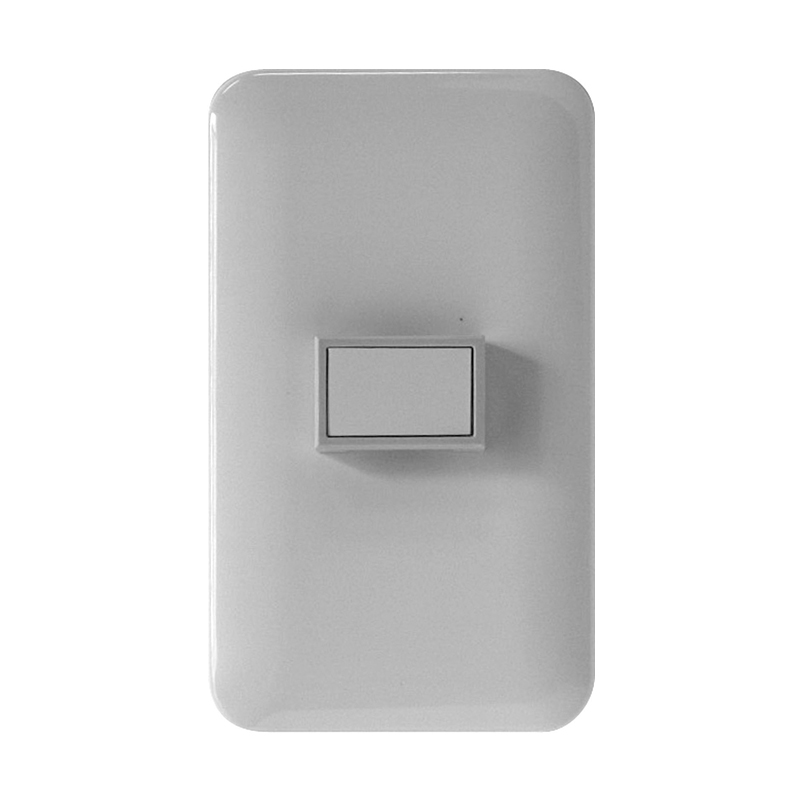

型式 TR-1
室内型温度センサ
室内の壁面に取り付けるVAV用の室内型温度センサです。JISC-8340に基づく1個用スイッチボックス(カバー付き)に取り付けてください。
| ケーブル長さ | 20cm |
| センサ | サーミスタ式 |
| 精度 | ±0.5℃ |
| プレート材質 | ABS樹脂 |
手元スイッチ

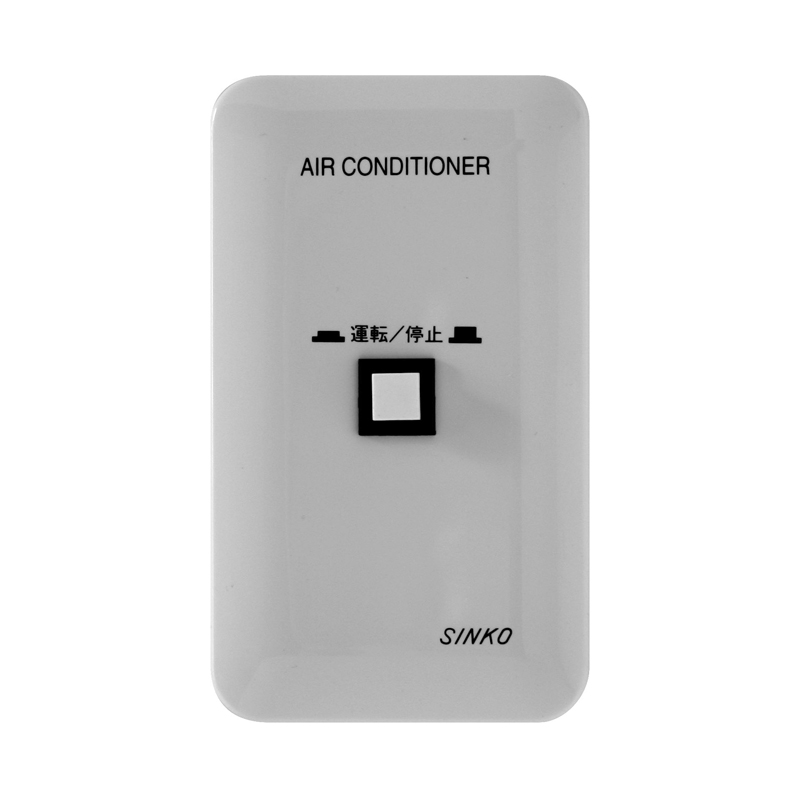

型式 RC-S
運転／停止
室内の壁面に取り付けVAV／CAV の運転および停止操作が手元で行えます。JISC-8340に基づく1個用スイッチボックス（カバー付き）に取り付けてください。
| ケーブル長さ | 20cm |
| プレート材質 | ABS樹脂 |

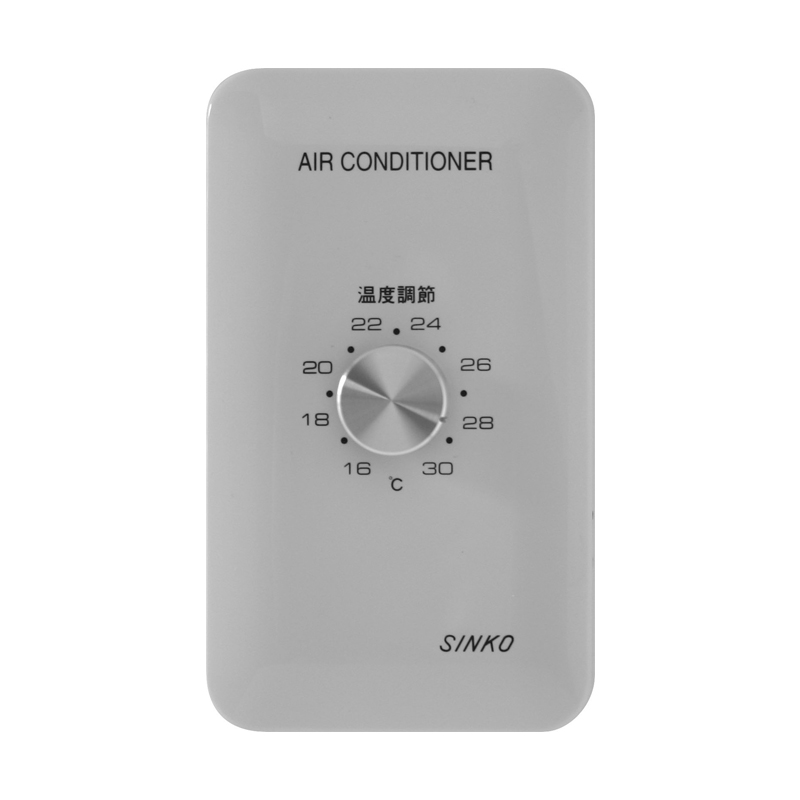

型式 RC-T
温度調節
室内の壁面に取り付けVAVの温度調節が手元で行えます。JISC-8340に基づく1個用スイッチボックス(カバー付き)に取り付けてください。
| 温度設定範囲 | 16〜30℃ |
| ケーブル長さ | 20cm |
| プレート材質 | ABS樹脂 |

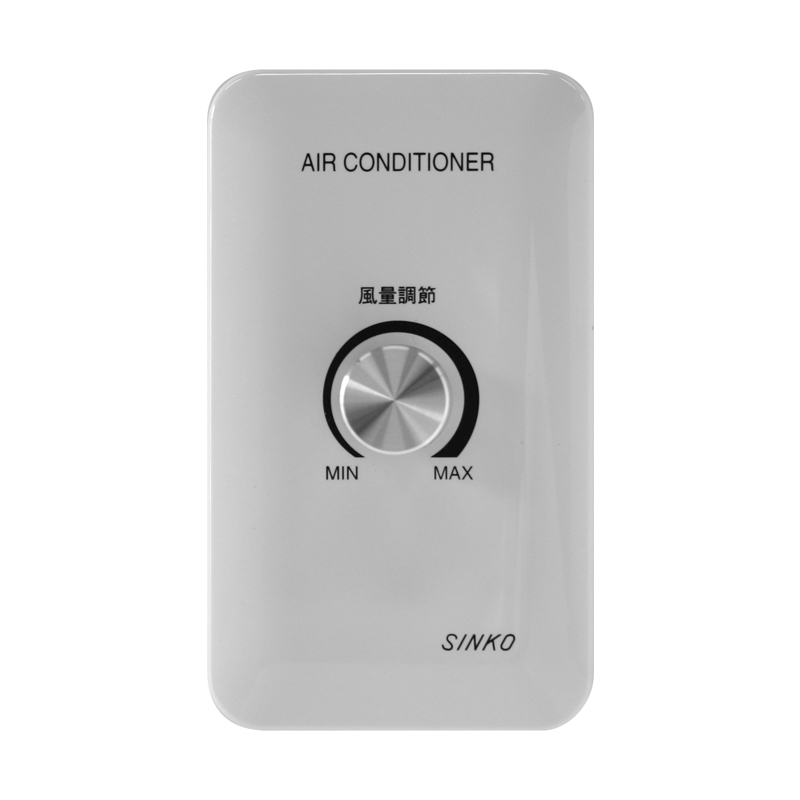

型式 RC-Q
風量調節
室内の壁面に取り付けCAVの風量調節が手元で行えます。JISC-8340に基づく1個用スイッチボックス（カバー付き）に取り付けてください。
| 風量設定範囲 | MIN〜MAX |
| ケーブル長さ | 20cm |
| プレート材質 | ABS樹脂 |
型式 RC-ST
運転／停止＋温度調節
室内の壁面に取り付けVAVの運転および停止操作、温度調節が手元で行えます。JISC-8340に基づく1個用スイッチボックス（カバー付き）に取り付けてください。
| 温度設定範囲 | 16〜30℃ |
| ケーブル長さ | 20cm |
| プレート材質 | ABS樹脂 |

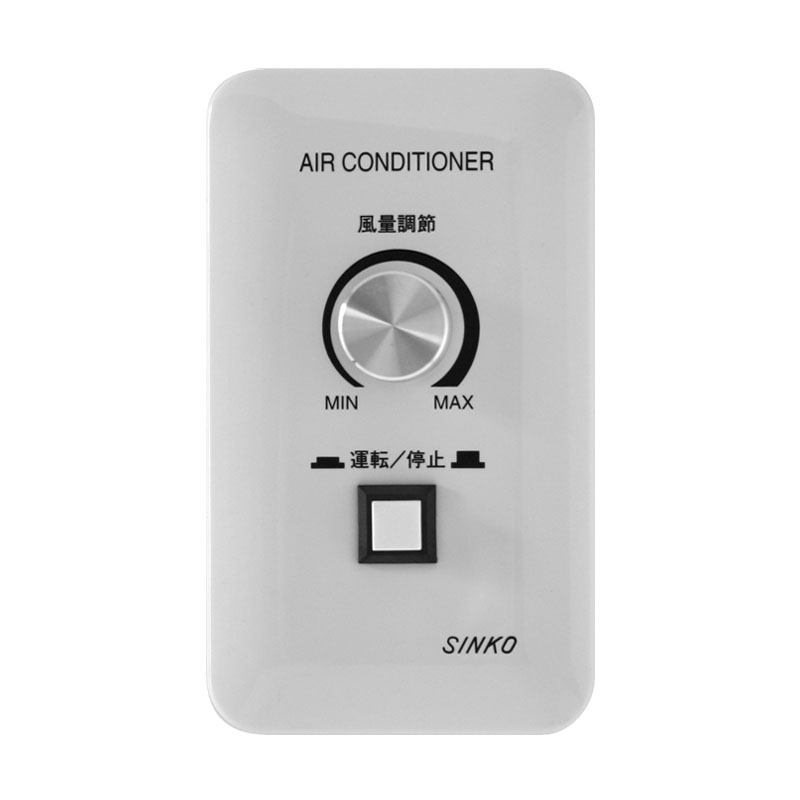

型式 RC-SQ
運転／停止＋風量調節
室内の壁面に取り付けCAVの運転および停止操作、風量調節が手元で行えます。JISC-8340に基づく1個用スイッチボックス（カバー付き）に取り付けてください。
| 風量設定範囲 | MIN〜MAX |
| ケーブル長さ | 20cm |
| プレート材質 | ABS樹脂 |
ワイヤレスリモコン

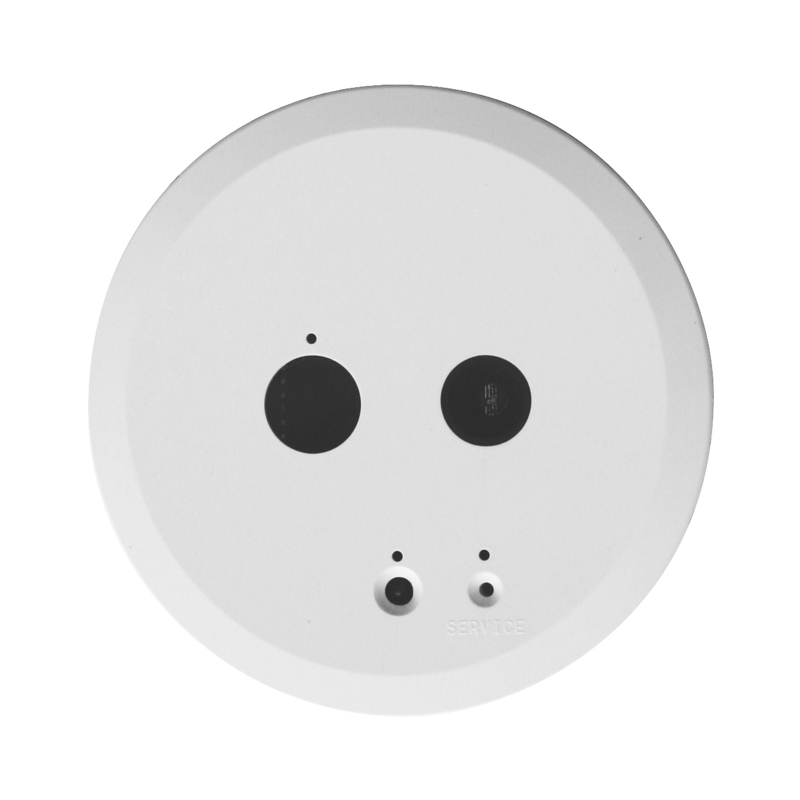

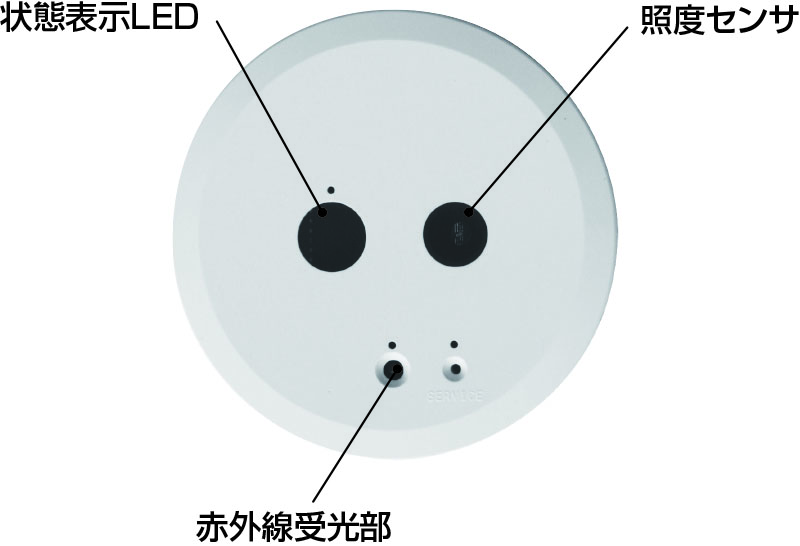

型式 WC-1
ワイヤレス受信器
室内の天井に取り付けてください受信器には赤外線受光部、照度センサ、状態表示LEDが内蔵されており、ワイヤレスリモコンでVAV／CAVの運転および停止操作が行えます。（VAVの場合は温度の設定・CAVの場合は風量設定が行えます）照度センサにより照明の明るさと連動した省エネ制御を行います。また、LEDにより運転状態が確認できます。
| センサ | 赤外線センサ照度センサ |
| LED | 3色発光LED |
| ケーブル長さ | 5m |
| プレート材質 | ABS樹脂 |

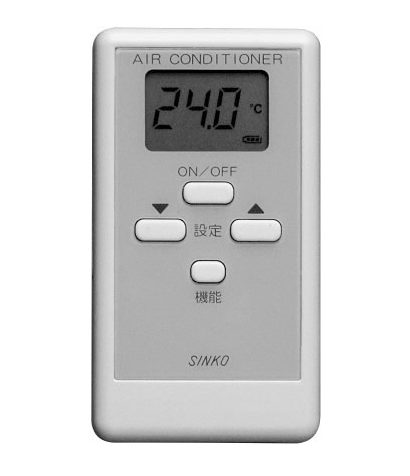

型式 WC-R*
イメージ
ワイヤレス（赤外線）リモコンVAV用：WC-R2 CAV用：WC-R1
受信器と組み合わせワイヤレスにてVAV／CAVの運転および停止操作が行えます。（VAVの場合は温度設定、CAVの場合は風量の設定も行えます)
| ワイヤレス方式 | 赤外線 |
| 温度設定範囲（VAV） | 16.0〜30.0℃ |
| 風量設定範囲（CAV） | MIN〜MAX風量 |
| ケース材質 | ABS樹脂 |
